首页  >  产品百科  >  806-108

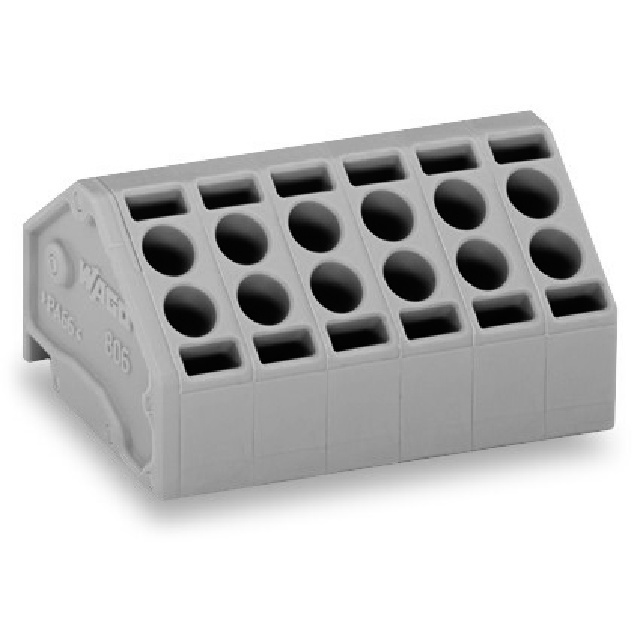

806-108

产品分类: 接线板-线至板
厂牌: WAGO
产品描述: Wago PCB端子台, 8路, 5mm节距, 印刷电路板安装
供应商型号: Q-806-108
供应商: WAGO
标准整包数: 100
WAGO 接线板-线至板 806-108

806-108概述

    电子元器件技术手册:2-Leiter-Leiterplattenklemme
    本文档将详细介绍一款型号为806-108的电子元器件,即WAGO公司的2-Leiter-Leiterplattenklemme。这款产品适用于多种电子系统连接,是配电和信号传输的理想选择。

    1. 产品简介


    类型: 2-Leiter-Leiterplattenklemme
    主要功能:
    - 双层电路板端子块,适用于电缆线的直接插入连接。
    - 推入式笼式弹簧端子(Push-in CAGE CLAMP®),便于安装和操作。
    - 支持裸导线和带端子套管的细丝导线的连接。
    应用领域:
    - 工业自动化控制
    - 建筑自动化
    - 电力分配
    - 信号传输

    2. 技术参数


    电气数据:
    - 额定电压:250V (III/3), 320V (III/2), 630V (II/2)
    - 额定冲击电压:4 kV (III/3, III/2, II/2)
    - 额定电流:10A
    - UL认证额定电压:300V (Use Group B, D)
    - UL认证额定电流:10A (Use Group B, D)
    接线数据:
    - 连接技术:推入式笼式弹簧端子(Push-in CAGE CLAMP®)
    - 粗导线规格:0.2 ... 1.5 mm² (24 ... 16 AWG)
    - 细导线规格:0.2 ... 1.5 mm² (24 ... 16 AWG)
    - 带端子套管的细导线:0.25 ... 1 mm²
    - 导线剥离长度:9 ... 10 mm (0.35 ... 0.39 in)
    - 导线到PCB的角度:45°
    - 极数:8
    - 总连接点数量:16
    - 总电位数:8
    - 连接类型数:1
    - 层数:1
    几何数据:
    - 间距:5 mm (0.197 in)
    - 宽度:41.5 mm (1.634 in)
    - 高度:16.25 mm (0.64 in)
    - 深度:19.8 mm (0.78 in)
    - 焊针直径:1 mm
    连接方式:
    - 插拔连接器接触方式:弹簧片/插针
    - 插头连接器类型:PCB焊接类型

    3. 产品特点和优势


    这款2-Leiter-Leiterplattenklemme具有以下几个显著的特点和优势:
    - 紧凑设计:双层结构的设计使得体积小巧,节省空间。
    - 易于操作:采用推入式笼式弹簧端子(Push-in CAGE CLAMP®),无需螺丝刀即可进行电线的直接插入连接,非常方便。
    - 可靠性高:通过多级额定电压和冲击电压测试,确保了产品在极端环境下的稳定运行。
    - 适用范围广:可直接连接裸导线和带有塑料套管的细导线,满足多种应用场景需求。

    4. 应用案例和使用建议


    应用场景:
    - 工业自动化控制系统:用于连接各种传感器和执行器,实现信号的高效传输。
    - 电力分配系统:用于连接配电盘和断路器,实现安全可靠的电力传输。
    - 建筑自动化系统:用于连接各种照明、温控设备等,实现楼宇内智能管理。
    使用建议:
    - 在安装过程中,请确保导线正确插入且完全到位,避免出现接触不良的情况。
    - 若需连接细导线,建议使用带塑料套管的端子套筒,以增加连接稳定性。
    - 建议在复杂接线环境中使用标识工具,以清晰区分不同的连接点,防止误接。

    5. 兼容性和支持


    - 兼容性:该产品与WAGO系列其他电子元器件高度兼容,易于集成到现有的系统中。
    - 支持服务:如果您对产品有任何疑问或需要技术支持,可通过电话或电子邮件联系WAGO公司的客户服务部门。

    6. 常见问题与解决方案


    问题1: 导线插入后无法保持稳定。
    - 解决方法: 确认导线插入是否到位,检查是否有异物阻碍;必要时重新插入导线。
    问题2: 导线从端子中滑出。
    - 解决方法: 检查导线插入深度是否足够,可以尝试使用标识工具帮助固定导线。

    7. 总结和推荐


    总体而言,这款2-Leiter-Leiterplattenklemme以其紧凑的设计、便捷的操作和广泛的适用性在市场上表现出色。它能够有效提升系统的可靠性和效率,特别适合于工业自动化和建筑自动化领域。因此,我强烈推荐此款产品作为您项目中的理想选择。

806-108参数

参数
长*宽*高 41.5mm(宽度)*19.8mm(高度)
安装方式 弹簧安装,推入式,螺纹安装,通孔安装
包装方式 盒装

806-108厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

806-108数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-线至板 WAGO 806-108 806-108数据手册

806-108封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 29.9466
库存: 100000
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 2994.66
