789-325

产品分类: 其他继电器
厂牌: WAGO
产品描述:
供应商型号: 2794259
供应商: 海外现货
标准整包数: 1
WAGO 其他继电器 789-325

789-325概述

    电子元器件产品技术手册:继电器模块

    1. 产品简介

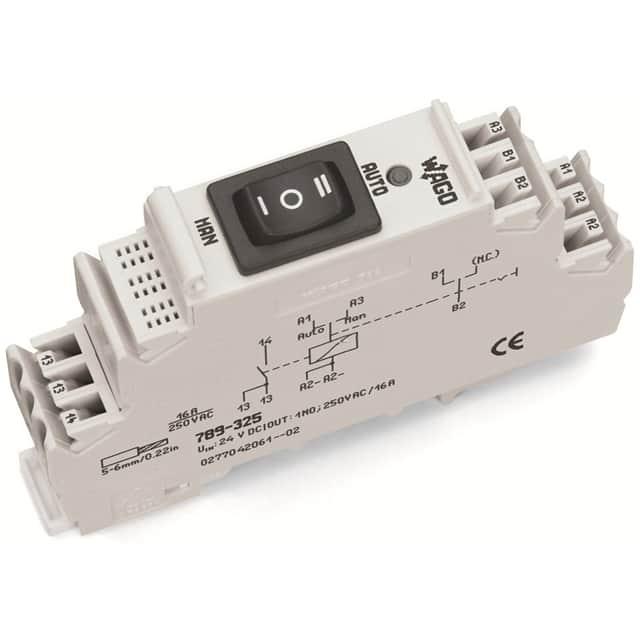

    产品类型:本产品为安装在DIN导轨上的继电器模块,具有一个常开触点(1 a)及手动-自动切换开关,同时配备监控接触。
    主要功能:该继电器模块能够处理不同类型的灯负载,包括感应负载。通过监控接触,确保在负载变化时继电器正常运行。
    应用领域:广泛应用于工业自动化、楼宇控制、智能家居等领域。

    2. 技术参数


    - 输入电压范围:24 V DC,-15%...+20%
    - 额定电压:250 V / 4 kV / 3(符合IEC 60664-1)
    - 电流输入:额定电压下为19 mA(线圈20°C)
    - 最大切换电压:250 V AC
    - 最大闭合电流:120 A(230 V AC,持续50 ms)
    - 最大连续电流:16 A
    - 最大切换功率(电阻性负载):4000 VA AC
    - 推荐最小负载:> 100 mA / 12 V AC/DC
    - 工作功率:400 mW
    - 拉入/释放/反弹时间:典型值为15 ms / 5 ms
    - 耐压能力(触点-线圈):4 kV eff
    - 冲击容量(触点打开时):1 kV eff
    - 机械寿命:10 x 10^6次开关操作
    - 负载曲线:见“负载限制曲线”表
    - 监控信号:隔离监控接触(B1/B2关闭,在自动模式下;最大1 A,250 V AC)

    3. 产品特点和优势


    - 独特的手动-自动切换功能:方便用户根据需要进行手动或自动控制。
    - 多种负载适应性:适用于不同的灯负载,确保可靠运行。
    - 高机械寿命:即使在最大负载下也能保证100,000次以上的开关操作。
    - 优良的防护等级:符合DIN VDE 0160 EN 50178标准,提供II级保护。


    4. 应用案例和使用建议


    应用场景:
    - 工业自动化系统中控制生产线上的灯具。
    - 智能建筑中控制室内照明系统。
    - 楼宇管理系统中用于调节公共区域的灯光。
    使用建议:
    - 在使用继电器模块处理感应负载时,需注意必须添加适当的保护电路来保护继电器的线圈和触点。
    - 确保在接线时遵守标准要求,以避免短路等问题。

    5. 兼容性和支持


    - 兼容性:该继电器模块设计用于标准的DIN 35导轨安装,可轻松集成到现有的控制系统中。
    - 支持:厂商提供详细的用户手册和技术支持服务,帮助用户更好地理解和使用产品。

    6. 常见问题与解决方案


    - Q: 继电器无法切换负载怎么办?
    - A: 首先检查输入电压是否在规定的范围内(-15%...+20%)。其次确认负载是否超出了最大允许值。
    - Q: 如何选择合适的灯负载?
    - A: 查阅“负载限制曲线”表,根据负载的性质和功率选择适合的型号。

    7. 总结和推荐


    产品综合评估:
    这款继电器模块具备多项优势,如手动-自动切换功能、高负载适应性和良好的机械寿命。其应用范围广泛,特别是在工业和楼宇自动化领域。
    推荐结论:
    鉴于其出色的功能特性和可靠性,强烈推荐使用此款继电器模块。它不仅满足了大多数应用需求,还提供了额外的安全性和灵活性。

789-325参数

参数
开关功能 -
继电器类型 -
长*宽*高 90mm(长度)*55mm(高度)
安装方式 DIN导轨安装,螺纹安装
应用等级 工业级
零件状态 在售
包装方式 盒装

789-325厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

789-325数据手册

厂牌 PDF简要描述 下载
WAGO 其他继电器 WAGO 789-325 789-325数据手册

789-325封装设计

查看详情并下载
Symbol
Footprint
3D Model
