858-154

产品分类: 其他继电器
厂牌: WAGO
产品描述: 通用继电器 支架安装,通孔安装
供应商型号: Q-858-154
供应商: WAGO
标准整包数: 3
WAGO 其他继电器 858-154

858-154概述

    WAGO 858-154 元器件产品技术手册

    1. 产品简介

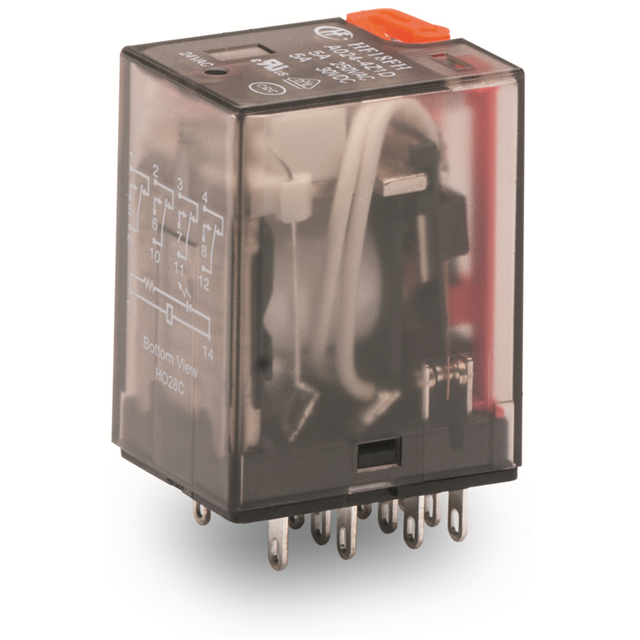

    WAGO 858-154是一款工业级固态继电器,主要用于开关电路控制。该继电器采用交流输入,额定电压为24V,具备四个转换开关(即Umschaltkontakte),每个开关的最大电流承载能力为5A。此继电器具有机械操作手柄,便于手动控制,同时尺寸紧凑,方便安装。广泛应用于工业自动化、建筑自动化及智能家居等领域。

    2. 技术参数


    | 参数名称 | 描述 |

    | 输入额定电压 | AC 24V |
    | 输入额定电流 | 50mA |
    | 开关数量 | 4个 |
    | 接触材料 | AgCe |
    | 最大瞬时电流 | AC 15A (4秒) |
    | 最大切换电压 | AC 250V |
    | 最大切换功率 | AC 1250VA |
    | 推荐最小负载 | 12V / 100mA |
    | 响应时间 | 25ms |
    | 恢复时间 | 25ms |
    | 防振时间 | 4ms |
    | 电气寿命 | 100万次 (N.O.,电阻性负载,23°C) |
    | 机械寿命 | 200万次 (N.O.,电阻性负载,23°C) |
    | 电压耐受性 | AC 1.5kV (1分钟) |

    3. 产品特点和优势


    - 多功能转换开关:具有四个转换开关,可灵活配置不同的电路控制需求。
    - 高可靠性:电气寿命可达100万次,机械寿命可达200万次,确保长期稳定运行。
    - 宽温度范围:可以在-40°C至80°C的环境中正常工作,适用于各种恶劣环境。
    - LED状态指示:通过红色LED显示继电器的状态,便于实时监控。
    - 紧凑设计:宽度仅为21.5mm,适合狭小空间安装。

    4. 应用案例和使用建议


    该继电器非常适合用于需要频繁切换电路的应用场合,例如工业控制系统、楼宇自动化系统以及智能照明系统。使用建议如下:
    - 在安装时注意继电器的工作电压和电流要求,避免超负荷运行。
    - 确保周围环境温度不超出额定范围,以维持继电器的正常运行。
    - 定期检查继电器的工作状态,特别是LED指示灯的变化,及时发现潜在问题。

    5. 兼容性和支持


    - 兼容性:与858-100继电器底座兼容,可以实现快速安装和便捷维护。
    - 支持和维护:如有任何技术问题或需要更换配件,可通过电话+49 (571) 887-44222 或电子邮件info.de@wago.com联系WAGO公司的技术支持团队。

    6. 常见问题与解决方案


    1. 问题:继电器未能正确响应。
    - 解决办法:检查输入电压是否符合要求,确认接线无误且负载符合推荐最小负载要求。

    2. 问题:继电器频繁跳闸。
    - 解决办法:检查负载是否超过额定值,调整负载配置或更换更高容量的继电器。

    7. 总结和推荐


    WAGO 858-154继电器凭借其高度可靠的性能、紧凑的设计以及广泛的应用范围,成为众多工业和商业应用的理想选择。推荐在对稳定性和可靠性有严格要求的应用场景中使用,例如自动化控制系统和智能家居设备。

858-154参数

参数
开关功能 -
继电器类型 通用继电器
安装方式 支架安装,通孔安装
零件状态 在售
包装方式 盒装

858-154厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

858-154数据手册

厂牌 PDF简要描述 下载
WAGO 其他继电器 WAGO 858-154 858-154数据手册

858-154封装设计

查看详情并下载
Symbol
Footprint
3D Model
