2734-104

厂牌: WAGO
产品描述: Wago 3.5mm间距4p插拔式接线端子 插头
供应商型号: Q-2734-104
供应商: WAGO
标准整包数: 100

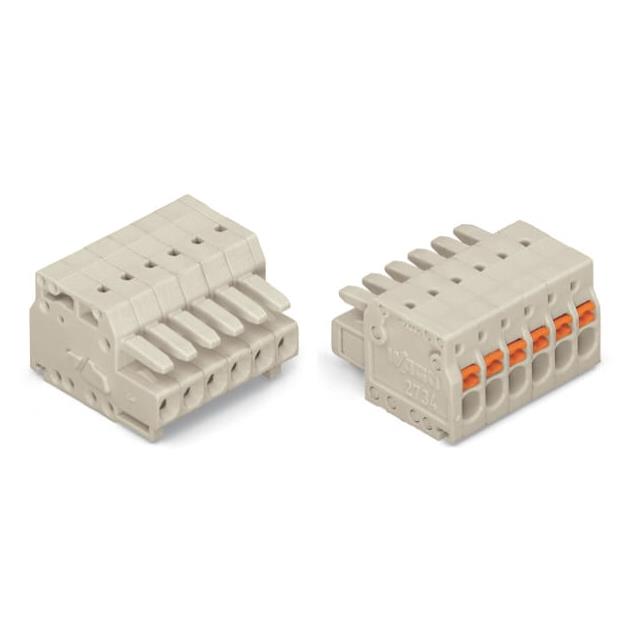

WAGO 接线座- 接头/插头和插口 2734-104

2734-104概述

    # 产品技术手册:WAGO 1-conductor Female Plug 2734-104

    产品简介


    WAGO 1-conductor Female Plug (型号2734-104) 是一款专为电力连接设计的高性能电子元器件。这款插头主要用于工业自动化、能源分配、以及各类电气控制系统中。其主要功能是实现导线与设备之间的安全可靠的电气连接。该产品具有易于安装和维护的特点,能够确保在各种恶劣环境下稳定运行。

    技术参数


    | 参数 | 值 |

    | 额定电压 | 160V(III/3);2.5 kV (冲击电压) |
    | 额定电流 | 10A |
    | 导线截面积 | 0.2 – 1.5 mm² |
    | 导线类型 | 固态导线;细绞线;带套管的细绞线(0.25 – 1.5 mm²)|
    | 插针间距 | 3.5 mm |
    | 接触材料 | 铜合金,锡镀层 |
    | 绝缘材料 | 尼龙66 (PA 66),UL94 V0等级 |
    | 操作温度范围 | -60°C 至 +100°C |
    | 封装尺寸 | 宽度:16.1 mm;高度:13.5 mm |
    | 重量 | 3.598 g |

    产品特点和优势


    1. 安全可靠:具备100%的防误配保护机制,可以有效防止错误连接带来的风险。
    2. 易用性:采用推钮式设计,无需特殊工具即可完成导线的插入与连接。
    3. 多功能性:适用于多种类型的导线,包括固态导线、细绞线及其带套管形式。
    4. 高效性:接触材料选用铜合金,配合锡镀层,确保长期使用下的电导率保持高水平。
    5. 环保耐用:绝缘材料采用阻燃尼龙,达到UL94 V0等级,保证防火性能。

    应用案例和使用建议


    应用案例
    - 工业自动化设备:用于机器内部的电力供应和信号传输,如机器人手臂、传感器网络等。
    - 可再生能源系统:在风力发电场和太阳能电站中,用于电网与储能系统的连接。
    使用建议
    - 在连接前确保导线与插孔清洁无尘,以提高导电性能和延长使用寿命。
    - 定期检查连接部位是否有松动迹象,及时进行紧固或更换。

    兼容性和支持


    该产品与配套的压接套管和操作工具完美兼容,详见产品清单中的配件选项。例如,配套的压接套管(如216-101至216-322系列),可以根据不同导线尺寸选择合适的型号。
    WAGO公司为用户提供全面的技术支持和服务,包括但不限于产品咨询、技术支持热线以及在线资源中心,确保客户在使用过程中能够获得及时的帮助和指导。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接后出现松动 | 确保导线完全插入并紧固。使用专用工具再次紧固。 |
    | 长时间使用后接触不良 | 清洁接触面,检查是否有损坏,如有必要更换新件。 |
    | 导线无法顺利插入插孔 | 检查导线直径是否符合要求,确认导线未被过度弯曲。 |

    总结和推荐


    综上所述,WAGO 1-conductor Female Plug 2734-104凭借其卓越的安全性、易用性及多功能性,在工业自动化和电力分配领域展现出强大的竞争力。无论是从性能还是可靠性方面来看,它都是值得推荐的产品。对于寻求高可靠性电力连接解决方案的用户来说,它无疑是理想的选择。

2734-104参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装

2734-104厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

2734-104数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 2734-104 2734-104数据手册

2734-104封装设计

查看详情并下载
Symbol
Footprint
3D Model
