2086-1106/700-000/997-607

产品分类: 接线板-线至板
厂牌: WAGO
产品描述:
供应商型号: 2086-1106/700-000/997-607
供应商: 国内现货
标准整包数: 270
WAGO 接线板-线至板 2086-1106/700-000/997-607

2086-1106/700-000/997-607概述


    产品简介

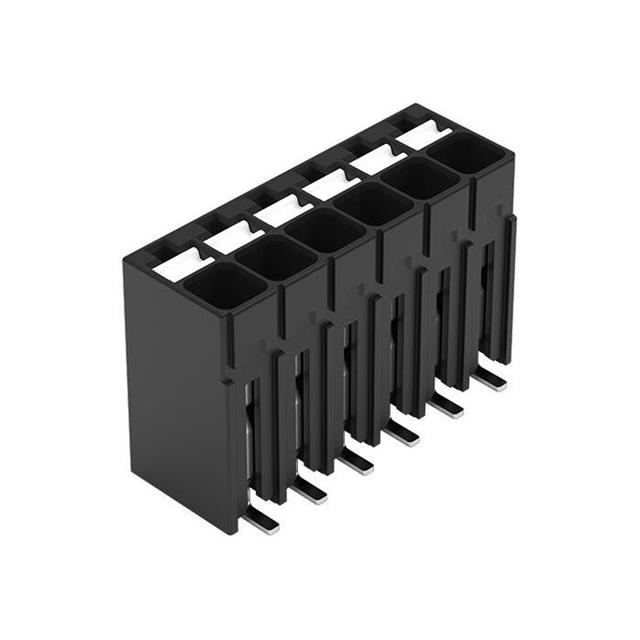

    WAGO 2086-1106/700-000/997-607 SMD PCB Terminal Block
    本产品是一款适用于紧凑型设备连接、面板穿线和狭小空间应用的SMD PCB终端块。采用推入式CAGE CLAMP®连接技术,允许直接将实心导线和细股导线(配备端子)推入连接。提供表面贴装(SMD)和通孔插装(THR)两种变体,适用于全自动化SMT焊接过程。

    技术参数


    - 电气参数
    - 额定电压(III/3):160V
    - 额定浪涌电压(III/3):2.5 kV
    - 额定电压(III/2):160V
    - 额定浪涌电压(III/2):2.5 kV
    - 额定电压(II/2):320V
    - 额定浪涌电压(II/2):2.5 kV
    - 额定电流:17.5A
    - UL认证电压(使用组B/C/D):300V
    - UL认证电流(使用组B/C/D):10A
    - CSA认证电压(使用组B/D):300V
    - CSA认证电流(使用组B/D):10A
    - 物理参数
    - 推入式按钮
    - 导线连接方向:平行或垂直于PCB
    - 针间距:3.5 mm
    - 宽度:21.7 mm
    - 高度:13.85 mm
    - 深度:7.8 mm
    - 重量:4.5 g
    - 环境要求
    - 极限温度范围:-60°C 至 +105°C

    产品特点和优势


    - 多功能连接技术:推入式CAGE CLAMP®连接技术使得实心导线和细股导线(带或不带绝缘端子)均可轻松连接。
    - 适应性强:提供SMD和THR两种安装方式,适用于各种不同的生产环境。
    - 紧凑设计:特别适合紧凑型设备和狭窄空间中的应用,占用空间小。
    - 易于维护:可以轻松通过推动按钮来插入或移除导线,提高了维护效率。

    应用案例和使用建议


    应用案例:
    这款终端块非常适合用于工业控制设备、自动化系统中的信号和电源连接。例如,在紧凑型配电板中,它可以实现可靠而高效的接线。
    使用建议:
    - 确保导线的剥皮长度控制在8至9毫米之间,以确保最佳的连接效果。
    - 在安装过程中,需要确保导线完全插入并接触良好,避免虚接现象的发生。

    兼容性和支持


    - 兼容性:此终端块支持多种规格的导线(包括实心导线和细股导线),并且可选配多种型号的端子,以满足不同应用场景的需求。
    - 支持:厂商提供了详细的安装指南和技术支持,确保用户能够顺利地进行安装和维护。

    常见问题与解决方案


    - 问题1:如何确认导线已经正确连接?
    - 解决方法:可以通过目视检查或使用测试工具(如测试针)来确认导线是否已经牢固连接。

    - 问题2:导线在安装后容易松动怎么办?
    - 解决方法:确保导线插入深度足够,并定期检查连接点是否紧固。如果有必要,可以重新调整连接位置或更换端子。

    总结和推荐


    综述:
    WAGO 2086-1106/700-000/997-607 SMD PCB终端块凭借其紧凑的设计、灵活的连接技术和广泛的应用范围,是工业控制领域的一款理想选择。它不仅提供了出色的电气性能,还具有易于安装和维护的特点。
    推荐:
    基于其出色的技术参数、丰富的应用案例以及良好的用户反馈,强烈推荐这款产品给从事电子制造、工业自动化等领域的专业人士和企业。

2086-1106/700-000/997-607参数

参数
通用封装 SMD,P=3.5mm
安装方式 夹子安装,按扣安装,螺纹安装,贴片安装
零件状态 在售
包装方式 卷带包装

2086-1106/700-000/997-607厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

2086-1106/700-000/997-607数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-线至板 WAGO 2086-1106/700-000/997-607 2086-1106/700-000/997-607数据手册

2086-1106/700-000/997-607封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
270+ ¥ 19.3076
540+ ¥ 18.0627
1080+ ¥ 17.5121
库存: 2038
起订量: 270 增量: 270
交货地:
最小起订量为:270
合计: ¥ 5213.05
