721-168/001-000

厂牌: WAGO
产品描述:
供应商型号: Q-721-168/001-000
供应商: 云汉优选
标准整包数: 100
WAGO 接线座- 接头/插头和插口 721-168/001-000

721-168/001-000概述


    产品简介

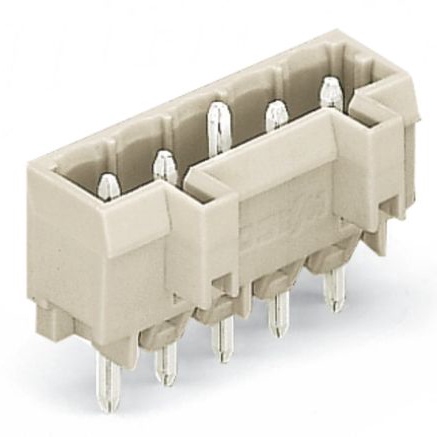

    WAGO公司推出的THT男头插座(型号:721-168/001-000)是一种广泛应用于各种电子设备的高可靠连接解决方案。该产品具备1.2 x 1.2毫米的焊针设计,支持直式安装方式,具有8个引脚间距为5毫米的接口,非常适合需要高性能连接的应用场景。产品采用了100%的防误插保护设计,并配有防插错手指,以确保正确的装配和稳定的工作表现。

    技术参数


    - 额定电压:IEC/EN 60664-1下的等级电压为250V(III/3),320V(III/2),630V(II/2);UL标准下为300V(Use Group B/D),CSA标准下为300V(Use Group B/D)。
    - 额定电流:最大16A。
    - 接触材料:电解铜(Ecu),表面镀锡。
    - 焊针尺寸:1.2 x 1.2毫米,长度5毫米。
    - 绝缘材料:聚酰胺66(PA 66),符合UL94 V0防火等级。
    - 温度范围:商业级-60°C到+100°C。
    - 重量:3.19克。
    - 尺寸:宽度43.2毫米,高度17毫米,从表面算起高度为12毫米,深度为11.4毫米。

    产品特点和优势


    - 防误插保护:100%防误插设计,有效避免安装错误导致的问题。
    - 高效连接:1.2 x 1.2毫米的焊针设计,可承受高达16A的电流,增强了连接的稳定性。
    - 模块化编码系统:带有防插错手指的设计,可以方便地进行额外编码以实现更多的应用需求。
    - 兼容性广:可以通过官网配置器定制不同规格的产品,包括引脚数量、镀层类型等。

    应用案例和使用建议


    该产品的应用场景非常广泛,包括但不限于工业自动化、智能建筑、家电控制等领域。例如,在工业自动化领域,它可以用于机器之间的信号传输和控制。使用建议包括仔细检查产品规格是否与您的项目匹配,特别是在高电流应用场合下,需要考虑其散热设计以防止过热。

    兼容性和支持


    WAGO公司为该产品提供了丰富的配套配件,如标记条带和编码键,以满足多样化的应用需求。此外,官方还提供了一系列的设计软件库文件下载,包括TARGET Library、EAGLE Library和DesignSpark Library等,便于工程师们进行产品设计与集成。

    常见问题与解决方案


    - 问题一:如何确定正确的焊接温度?
    - 解答:参考产品手册中的焊接指南,通常建议使用245°C至260°C的焊接温度进行焊接操作。
    - 问题二:产品出现接触不良的情况怎么办?
    - 解答:首先检查焊接点是否牢固,如果发现有虚焊现象,则需要重新焊接。其次,检查是否有异物进入导致接触不良,必要时请清洁焊接区域。

    总结和推荐


    总体而言,WAGO公司的THT男头插座(型号:721-168/001-000)是一款高度可靠的电子元器件产品,适用于多种工业和商业应用场景。其优越的防误插保护功能、高效的电流承载能力和广泛的兼容性使其在市场上具有很强的竞争优势。我们强烈推荐这一产品给正在寻找高质量连接解决方案的工程师和制造商。

721-168/001-000参数

参数
长*宽*高 43.2mm(长度)*11.4mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

721-168/001-000厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

721-168/001-000数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 721-168/001-000 721-168/001-000数据手册

721-168/001-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 9.4703
库存: 300
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 947.03
