734-335

产品分类:
厂牌: WAGO
产品描述:
供应商型号: Q-734-335
供应商: WAGO
标准整包数: 100

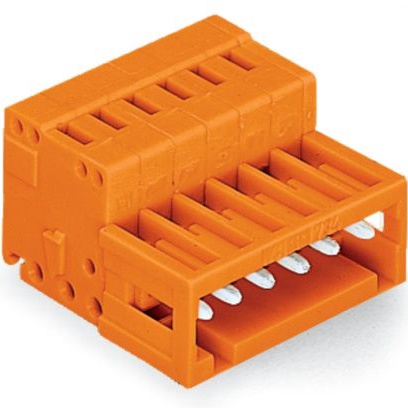

WAGO  734-335

734-335概述

    电子元器件技术手册解析:WAGO 734-335 1-Leiter-Stiftleiste

    产品简介

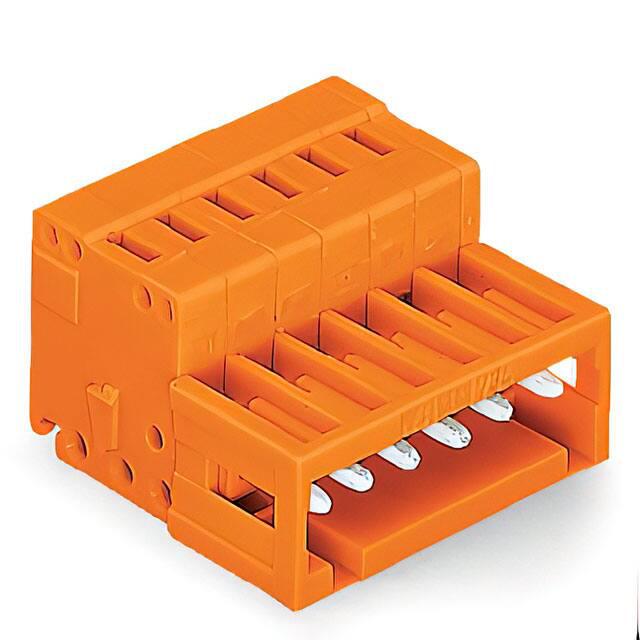

    WAGO 734-335 是一种适用于多种电线连接的通用接线端子。它采用 CAGE CLAMP® 接线技术,支持各种电线类型,确保简便且可靠的接线。此接线端子主要应用于设备预布线、设备内部连接及各种工业控制场景。其显著特点包括:
    - 支持双操作方向的 CAGE CLAMP® 技术;
    - 兼容 “Wire-to-Wire” 和 “Board-to-Wire” 连接;
    - 集成的防误插保护机制;
    - 多种颜色可选,可根据需求进行编码;
    - 可根据具体应用要求进行定制化配置。

    技术参数


    以下是 WAGO 734-335 的关键技术参数:
    - 电流承载能力:最大 10A;
    - 电压等级:
    - 电气参数 I 类(IEC/EN 60664-1):160V、2.5kV;
    - 电气参数 II 类(UL 1059):320V、2.5kV;
    - 适用导线规格:0.08 到 1.5 mm² 或 28 到 14 AWG;
    - 导线长度:6 到 7 mm;
    - 接口尺寸:每根针间距 3.81 mm;
    - 外形尺寸:宽度 21.14 mm,高度 13.4 mm,深度 22.3 mm;
    - 安装方式:可选的工作侧安装或客户侧安装。

    产品特点和优势


    WAGO 734-335 的独特之处在于:
    - 简化接线流程:通过双操作方向设计,提供便捷的接线体验。
    - 安全防护设计:集成防误插保护,避免错误连接带来的潜在风险。
    - 多样化配置:支持不同导线类型、规格及颜色编码,适用于广泛的应用场景。
    - 高可靠性:选用优质材料制造,确保长期稳定工作,符合多项国际标准。
    - 多功能性:适用于广泛的电线连接场合,满足不同用户的需要。

    应用案例和使用建议


    在实际应用中,WAGO 734-335 常用于自动化控制系统、工业机械连接和电力传输系统等领域。对于需要处理多根细线束的场合尤为适用。建议用户在安装时注意以下几点:
    - 选择合适尺寸的电线:确保电线直径在 0.08 到 1.5 mm² 之间。
    - 正确安装:严格按照手册中的步骤进行安装,确保防误插保护机制有效。
    - 定期检查:定期检查接线端子的固定状态和导线接触情况,确保系统的安全可靠运行。

    兼容性和支持


    WAGO 734-335 与其他 WAGO 系列产品兼容,便于用户构建统一标准的系统。WAGO 提供详尽的技术支持和售后服务,帮助用户解决在使用过程中可能遇到的问题。

    常见问题与解决方案


    以下是几种常见的问题及其解决方案:
    1. 接线不稳定
    - 解决方法:重新安装并确保导线正确压接到位。
    2. 防误插保护失效
    - 解决方法:确认防误插装置正确安装到位。
    3. 导线烧损
    - 解决方法:检查接线端子是否正常工作,如必要请更换新的接线端子。

    总结和推荐


    总体来看,WAGO 734-335 是一款高效、可靠且具有广泛应用前景的接线端子。它具备良好的操作便捷性、卓越的安全性能以及强大的兼容性,适合各类工业控制领域的使用。强烈推荐给寻求高质量接线解决方案的专业用户。

734-335参数

参数
零件状态 在售
包装方式 盒装

734-335厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

734-335数据手册

厂牌 PDF简要描述 下载
WAGO WAGO 734-335 734-335数据手册

734-335封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 17.9374
库存: 100000
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 1793.74
直接购买
加入购物车
