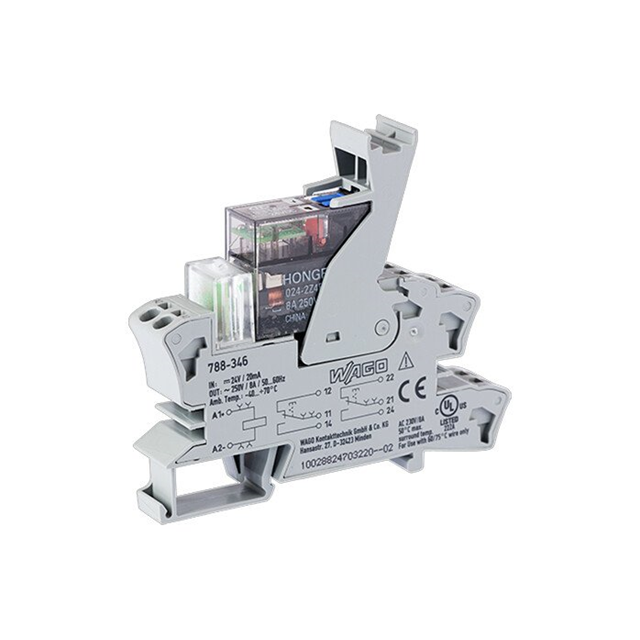

788-347

产品分类: 其他继电器
厂牌: WAGO
产品描述: 通用继电器 DIN导轨安装,弹簧安装
供应商型号: Q-788-347
供应商: 期货订购
标准整包数: 15
WAGO 其他继电器 788-347

788-347概述

    电子元器件产品技术手册

    产品简介


    本文档提供了WAGO公司的电子元器件——继电器模块(型号:788-347)的技术手册内容。该继电器模块主要用于需要开关控制的场合,如自动化控制系统、工业机械和其他电气设备中。它采用48VDC的输入电压,具有2个转换触点,能够处理最高8A的连续电流。此外,该模块还配有手动操作装置,以方便现场调试和测试。其红色状态指示灯可以帮助快速识别工作状态,而宽度为15mm的设计使其易于安装和维护。

    技术参数


    | 参数 | 规格 |

    | 输入电压 | 48 VDC |
    | 输入电压范围 | ±10% |
    | 输入电流(UN时) | 8.3 mA |
    | 接触材料 | AgNi |
    | 转换触点数 | 2 |
    | 最大连续电流 | 8 A |
    | 制造商 | WAGO |
    | 重量 | 48.099 g |
    | 工作温度(正常操作) | -25 ... 70 °C |
    | 存储温度(存储) | -40 ... 70 °C |

    产品特点和优势


    - 高可靠性的设计:该继电器模块采用了AgNi材料的接触点,使得触点材料耐久性更高,能承受更大的电流。
    - 手动操作功能:配备了手动操作装置,可方便现场调试和紧急情况下的手动控制。
    - 多功能指示灯:提供红色状态指示灯,确保操作人员可以快速识别设备的工作状态。
    - 紧凑尺寸:宽度仅为15mm,适合多种安装空间有限的应用场景。
    - 强绝缘能力:具备增强绝缘能力,能够在高压环境下保持安全运行。

    应用案例和使用建议


    - 自动化控制系统:该继电器模块可以用于自动化控制系统,帮助实现远程控制或自动切换。
    - 工业机械设备:在需要频繁开关控制的机械设备中,如电梯、工厂生产线等,该继电器模块可以显著提高工作效率。
    - 电力系统:可以用于电力系统的开关控制,确保设备安全运行。
    使用建议:
    - 在安装前,请确保负载符合继电器的额定电流要求,防止过载导致损坏。
    - 使用适当的保护电路,特别是当控制感性负载时,需考虑添加必要的阻尼电路。

    兼容性和支持


    - 兼容产品:型号为788-121的配件可用于更换操作状态指示灯,型号为210-720的操作工具则有助于进行手动操作。
    - 厂商支持:WAGO公司提供技术支持和售后服务,如果遇到任何技术问题,可以通过电话或邮件联系他们的客户服务团队。

    常见问题与解决方案


    1. 问题:继电器动作缓慢。
    - 解决方案:检查输入电压是否稳定,确认连接线是否有松动现象,以及是否存在电磁干扰。
    2. 问题:红色指示灯不亮。
    - 解决方案:检查电源是否正常供电,或者尝试更换指示灯组件。

    总结和推荐


    WAGO 788-347型号的继电器模块是一款高性能、多功能的产品,在多种应用场景中都能表现出色。其紧凑的设计、耐用的材料以及良好的兼容性,使其成为许多电气工程项目的理想选择。建议在需要可靠的开关控制应用中使用该产品,并严格按照技术手册的要求进行安装和维护。
    总之,WAGO 788-347继电器模块凭借其出色的性能和可靠性,非常适合自动化控制和工业机械设备等应用领域。强烈推荐此款产品给需要高效、稳定的开关控制解决方案的客户。

788-347参数

参数
继电器类型 通用继电器
开关功能 -
安装方式 DIN导轨安装,弹簧安装
零件状态 在售
包装方式 盒装

788-347厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

788-347数据手册

厂牌 PDF简要描述 下载
WAGO 其他继电器 WAGO 788-347 788-347数据手册

788-347封装设计

查看详情并下载
Symbol
Footprint
3D Model
