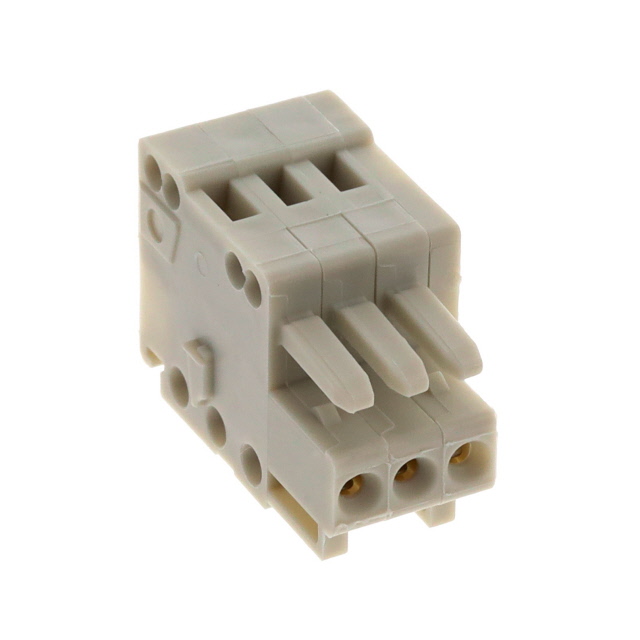

733-103

厂牌: WAGO
产品描述: Wago 2.5mm间距3p插拔式接线端子 插头
供应商型号: 14M-733-103
供应商: 云汉优选
标准整包数: 1
WAGO 接线座- 接头/插头和插口 733-103

733-103概述

    电子元器件技术手册:女性插头(带编码手指)

    1. 产品简介


    本文介绍的是一款具有编码手指的女性插头,型号范围从733-102到733-112。这种女性插头主要用于电力传输和信号连接,在多个工业和商业应用领域均有广泛应用,如工业自动化、医疗设备、通信设备等。

    2. 技术参数


    以下是根据技术手册提取的产品详细技术参数:
    - 针间距:2.5毫米/0.098英寸
    - 横截面1:0.08至0.5平方毫米
    - 横截面2:28至20AWG
    - 剥线长度:5至6毫米
    - 测量电压:160伏
    - 冲击电压:2.5千伏
    - 污染等级:2级
    - 电流强度:6安培
    - 引脚数:3个
    - 高度:11.8毫米
    - 宽度:10毫米
    - 深度:17.1毫米
    - 连接点数:3个
    - 潜在数:3个
    - 颜色:浅灰色
    - 重量:1.39克
    此外,该产品还具备防错配保护功能,确保正确的连接。

    3. 产品特点和优势


    - 防错配设计:有效防止错误连接导致的故障。
    - 宽广的应用范围:适用于多种工业和商业场合。
    - 可靠的电气特性:满足高电压和高电流需求。
    - 紧凑的设计:节省空间且易于安装。

    4. 应用案例和使用建议


    该女性插头广泛应用于工业控制系统、机器人系统及各种电子设备的连接接口。例如,在一个工业自动化系统中,此插头可以用于连接传感器和控制器之间的电源和信号传输。使用时应注意保证剥线长度正确,以确保良好的接触效果。此外,安装过程中要注意检查所有连接点的稳定性,以避免因接触不良导致的故障。

    5. 兼容性和支持


    该产品与相应的配套公头兼容,支持广泛的电气设备。供应商提供全面的技术支持和服务,包括安装指南和维护手册。

    6. 常见问题与解决方案


    - 问题1:连接不稳定,接触不良。
    - 解决方案:重新检查剥线长度和接触面积,确保所有连接点牢固。
    - 问题2:无法正确识别编码手指。
    - 解决方案:确认编码手指的位置和数量是否符合标准,确保正确安装。

    7. 总结和推荐


    这款女性插头凭借其优异的电气性能、防错配设计及紧凑的尺寸,在众多应用场景中表现突出。结合其广泛的兼容性和强大的技术支持,非常值得推荐给需要可靠连接解决方案的用户。如果您正在寻找一种耐用、可靠的连接器,这款女性插头将是您的理想选择。

733-103参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

733-103厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

733-103数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 733-103 733-103数据手册

733-103封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 11.0634
10+ ¥ 9.9144
30+ ¥ 8.7054
100+ ¥ 8.4635
300+ ¥ 8.1395
1000+ ¥ 7.9024
库存: 23
起订量: 1 增量: 200
交货地:
最小起订量为:1
合计: ¥ 11.06
直接购买
加入购物车
