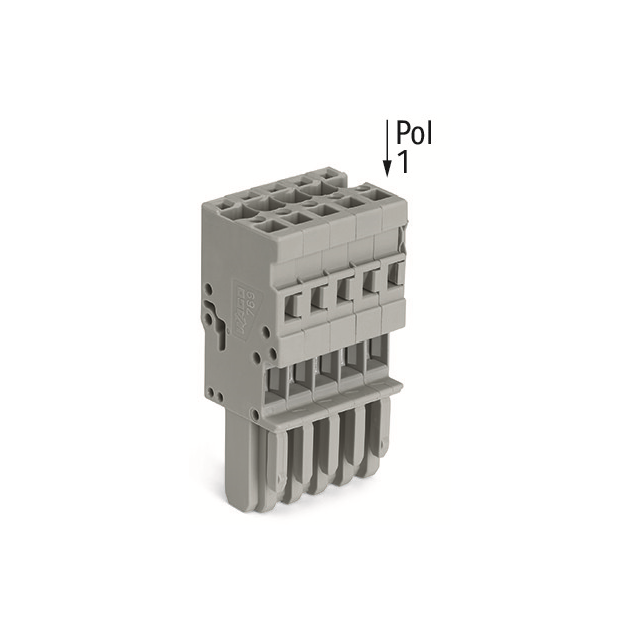

769-110

厂牌: WAGO
产品描述: 万可 包容式插头, 母插头, 769系列, 用于WAGO X-COM® 系统载体端子块
供应商型号: 769-110
供应商: 云汉优选
标准整包数: 1
WAGO 接线座- 接头/插头和插口 769-110

769-110概述

    WAGO X-COM®-SYSTEM 技术手册

    产品简介


    WAGO X-COM®-SYSTEM 是一种适用于多种工业应用的模块化插拔连接系统。它能够提供预组装的优势,适用于电力系统和信号传输的应用场合。主要应用于铁路、自动化控制和工业现场设备等领域。

    技术参数


    - 额定电压: 500 V/32 A
    - 导线尺寸: 0.08 mm² - 4 mm²
    - 绝缘材料: 聚酰胺PA 6.6 V0
    - 终端宽度: 5 mm / 0.197 in.
    - 温度范围: -40°C 至 +105°C
    - 抗冲击: 25 Gs
    - 防护等级: IP20
    - 电气特性: 符合DIN EN 50155(铁路标准)

    产品特点和优势


    1. 防误配: 编码组防止不同接口间的错误连接,确保连接正确。
    2. 端子块兼容性: 可以通过相邻和交错跳线实现公共连接。
    3. 高可靠性: 高压测试插件、机械保护装置如锁定杠杆和应力释放板,保障安全。
    4. 快速更换: 子组件可快速更换且无错误,适合维护和维修。
    5. 防火标准: 符合多种国际防火标准,适用于铁路应用。
    6. 节省成本: 可节省高达60%的成本,因为与同等规格的重型连接器相比,其成本较低。

    应用案例和使用建议


    - 应用案例: 用于铁路车辆内部电气布线、工业自动化控制系统等。
    - 使用建议:
    - 在安装前进行预装配测试,确保连接正确。
    - 利用编码功能来防止误配,提高系统的安全性。
    - 使用带有锁紧杠杆的终端块和插座,确保长期可靠的连接。


    兼容性和支持


    - 兼容性: 该系统与WAGO TOPJOB® S系列的终端块兼容,可以灵活组合和定制。
    - 支持: 提供技术支持和定期认证,确保产品质量和性能。

    常见问题与解决方案


    1. 如何正确编码插座?
    - 解决方法: 通过移除编码手指来正确编码插座,但要避免移除第一个和最后一个编码手指,以免影响电气连接。

    2. 如何拆卸插座?
    - 解决方法: 使用操作工具沿侧向滑动终端块,然后从轨道上卸下终端块。

    3. 如何测试插座?
    - 解决方法: 使用2 mm 或2.3 mm直径的测试插头进行测试,确保连接正常。

    总结和推荐


    WAGO X-COM®-SYSTEM 是一款高效、可靠的插拔连接系统,具备广泛的适用性和兼容性。其独特设计提高了系统的安全性和可靠性,同时具备成本效益。我们强烈推荐该系统用于需要高可靠性的铁路和工业自动化应用中。
    该产品的优点包括防误配、良好的电气性能和机械保护,使其在市场上具有很强的竞争力。如果您正在寻找一个能够提高系统可靠性和减少维护成本的解决方案,WAGO X-COM®-SYSTEM 是一个理想的选择。

769-110参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装

769-110厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

769-110数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 769-110 769-110数据手册

769-110封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 61.6338
25+ ¥ 51.0324
50+ ¥ 49.7
库存: 40
起订量: 1 增量: 25
交货地:
最小起订量为:1
合计: ¥ 61.63
直接购买
加入购物车
