280-502/281-614

厂牌: WAGO
产品描述:
供应商型号: Q-BN-280-502/281-614
供应商: 期货订购
标准整包数: 1
WAGO 接线座- Din 轨道/通道 280-502/281-614

280-502/281-614概述

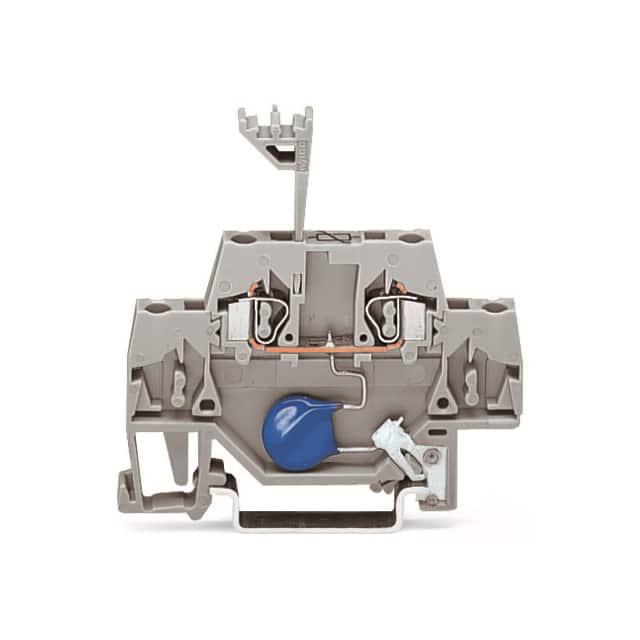

    WAGO 280-502/281-614:具有过电压保护功能的接线端子

    一、产品简介


    产品名称: 具有过电压保护功能的接线端子
    型号: 280-502/281-614
    制造商: WAGO
    网址: www.wago.com/280-502/281-614
    这种型号的接线端子集成了过电压保护(OVSP),通过直接安装到载流导轨上,以实现紧凑设计和成本节约。这种端子可用于多种应用场合,提供对电气系统的有效保护,防止过电压造成的损害。

    二、技术参数


    一般

    技术参数


    - 工作电压: 交流115 V
    - 最大持续工作电压: 交流140 V
    - 额定电流: 20 A
    - 电容值: 0.18 nF
    - 接线技术: CAGE CLAMP®
    - 适用导线范围: 粗导线 (0.08 - 2.5 mm²) / 细导线 (0.08 - 2.5 mm²)
    - 导线剥皮长度: 8 - 9 mm
    - 尺寸 (宽 × 高 × 深): 5 mm × 58.5 mm × 64 mm
    安全与防护
    - 额定泄放电流: 300 A
    - 泄放电压保护水平: 360 V AC
    - 最大泄放电流: 1.2 kA
    其他信息
    - 重量: 8.6 g
    - 材质: 灰色
    - 原产地: 德国

    三、产品特点和优势


    1. 过电压保护:集成气体放电器、压敏电阻或抑制二极管,有效防止瞬态过电压损坏连接的设备。
    2. 节省空间:紧凑设计,满足狭小空间的应用需求。
    3. 提高安全性:减少设备停机时间,提升系统运行的可靠性。
    4. 成本效益:避免了单独购买过电压保护装置的成本。

    四、应用案例和使用建议


    这类接线端子适用于多种工业自动化和建筑电气项目中。例如,在配电柜内部,它们可以用于电缆的末端连接,确保稳定的电力传输并提供必要的过电压保护。安装时,建议使用专用工具进行操作,如型号为210-720的驱动工具,以保证连接质量和电气接触的可靠性。对于多根导线的情况,可以选择合适的接桥部件,如型号为280-482至280-492的系列。

    五、兼容性和支持


    此类接线端子适用于标准的载流导轨(型号35),且与WAGO其他系列产品保持良好的兼容性。制造商WAGO提供了广泛的技术支持服务,包括在线文档、视频教程以及客户服务热线(+49 (571) 887-44222)。如果您需要更多详细资料或技术支持,请访问www.wago.com/280-502/281-614。

    六、常见问题与解决方案


    1. 问题: 在连接过程中出现断路
    解决方法: 确认导线正确插入并紧固;检查CAGE CLAMP®是否正常闭合。
    2. 问题: 过电压保护功能未触发
    解决方法: 检查是否按照正确的步骤安装了压敏电阻或其他过电压保护组件。
    3. 问题: 接线端子无法固定在载流导轨上
    解决方法: 检查载流导轨是否有足够的间隙,或者更换不同型号的端子。

    七、总结和推荐


    综上所述,WAGO 280-502/281-614 接线端子凭借其紧凑的设计、优异的过电压保护能力以及良好的性价比,是工业自动化和建筑电气领域的理想选择。它能够显著提高系统运行的安全性和可靠性,适用于各种严苛的应用环境。因此,强烈推荐给需要高效、安全电力连接解决方案的专业人士。

280-502/281-614参数

参数
零件状态 在售
包装方式 盒装

280-502/281-614厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

280-502/281-614数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- Din 轨道/通道 WAGO 280-502/281-614 280-502/281-614数据手册
