741-106

产品分类: 接线板-线至板
厂牌: WAGO
产品描述:
供应商型号: Q-741-106
供应商: 期货订购
标准整包数: 35
WAGO 接线板-线至板 741-106

741-106概述

    WAGO 741-106 技术手册

    产品简介

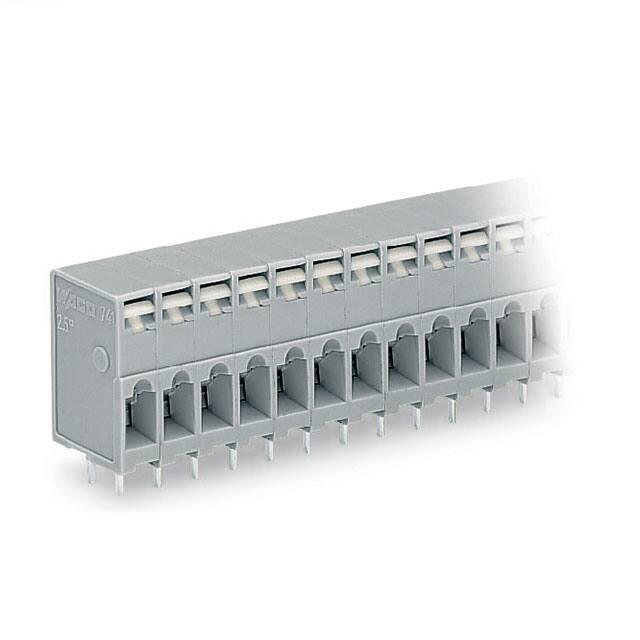

    WAGO 741-106 是一种用于印刷电路板的端子块。它采用 CAGE CLAMP® 锁紧技术,通过按压式操作进行连接。这款端子块适用于多种电子应用,尤其是需要高可靠性的场合。由于其独特的设计,用户可以轻松安装和维护电路板,同时确保电气连接的安全和稳定。

    技术参数


    - 电气参数
    - 额定电压(Ⅲ/3):250V
    - 额定冲击电压(Ⅲ/3):4 kV
    - 额定电压(Ⅱ/2):630V
    - 额定冲击电压(Ⅱ/2):4 kV
    - 额定电流:16A
    - 认证标准
    - 符合 IEC/EN 60664-1、UL 1059 和 CSA 认证标准。
    - 机械参数
    - 接线孔径:0.08…2.5 mm² 或 28…12 AWG
    - 端接方向:0°
    - 极数:6
    - 长度:31.5 mm / 1.24 英寸
    - 宽度:22.5 mm / 0.886 英寸
    - 高度:18.5 mm / 0.728 英寸
    - 深度:12.8 mm / 0.504 英寸
    - 引脚长度:4 mm
    - 工作温度范围:-60°C 到 +105°C
    - 材料
    - 绝缘材料:聚酰胺 66(PA 66)
    - 触点材料:电解铜
    - 触点表面:镀锡
    - 焊接引脚材料:铬镍钢

    产品特点和优势


    - 操作简便:通过按压式操作,便于快速安装和拆卸。
    - 安全可靠:符合多项国际安全标准,确保电气连接的安全性。
    - 适应性强:适用多种导线直径,满足不同的应用需求。
    - 稳定性高:具有高耐温范围,适合在极端环境下使用。

    应用案例和使用建议


    - 应用案例:WAGO 741-106 常用于工业自动化系统中的信号和电源分配,以及任何需要高可靠性连接的应用场景。
    - 使用建议:
    - 在安装前检查导线是否符合规格要求。
    - 使用合适的工具进行端接,以保证接触良好。
    - 定期检查连接部位,确保没有松动或损坏。

    兼容性和支持


    - 配套产品:提供多种标贴和接线套管配件,方便用户标识和保护连接点。
    - 制造商支持:提供详尽的技术文档和支持服务,用户可通过电话或邮件获得帮助。

    常见问题与解决方案


    - 问题1:导线连接不稳定。
    - 解决方案:检查导线是否正确插入并锁紧,确认连接部位无损伤。
    - 问题2:接头过热。
    - 解决方案:检查接线规格是否符合要求,确保电流不超过额定值。

    总结和推荐


    WAGO 741-106 是一款高效、可靠的印刷电路板端子块。其简便的操作和高可靠性使其成为工业自动化领域的优选产品。无论是新建项目还是现有系统的升级,WAGO 741-106 都是值得推荐的选择。

741-106参数

参数
安装方式 夹子安装,按扣安装,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装

741-106厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

741-106数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-线至板 WAGO 741-106 741-106数据手册

741-106封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
35+ ¥ 19.162
70+ ¥ 18.425
库存: 200000
起订量: 35 增量: 35
交货地:
最小起订量为:35
合计: ¥ 670.67
直接购买
加入购物车
