737-803

产品分类: 接线板-线至板
厂牌: WAGO
产品描述:
供应商型号: Q-737-803
供应商: 云汉优选
标准整包数: 40

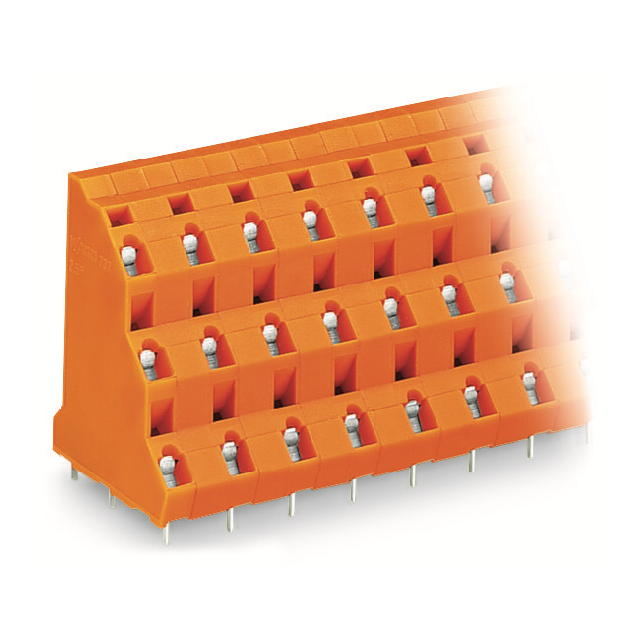

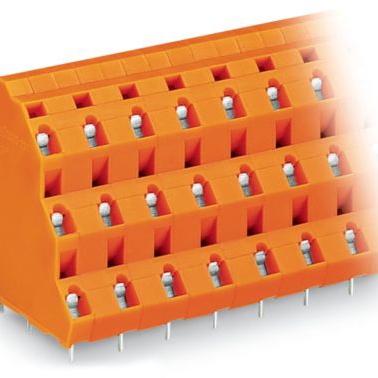

WAGO 接线板-线至板 737-803

737-803概述

    高质量文章:Dreistock-Leiterplattenklemme 技术手册

    产品简介


    Dreistock-Leiterplattenklemme 是一种专为紧凑型安装设计的接线端子,型号为737-803,采用 WAGO 公司的 CAGE CLAMP® 接线技术。它主要用于电子元器件的连接,能够安全高效地固定导线。该产品的独特之处在于其紧凑的设计,能够在最小的空间内提供更多的连接点。主要功能是通过 CAGE CLAMP® 接线技术实现快速可靠的导线连接。应用领域广泛,适合用于工业自动化、建筑自动化、机械制造及能源管理等领域。

    技术参数


    - 工作电压: 300V(UL Use Group B),630V(IEC/EN 60664-1)
    - 冲击电压: 8kV(UL), 24kV(IEC/EN 60664-1)
    - 额定电流: 10A(UL Use Group B),21A(IEC/EN 60664-1)
    - 适用导线范围: 0.08 ... 2.5 mm²(28 ... 12 AWG)
    - 连接技术: CAGE CLAMP® 接线技术
    - 接线方向: 45°
    - 接触材料: 电镀铜(Electrolytic Copper, Ecu)
    - 接触表面处理: 锌镀层
    - 隔离材料: 聚酰胺66(Polyamide 66, PA 66)
    - 温度范围: -60°C ... +105°C
    - 重量: 15.656 g

    产品特点和优势


    Dreistock-Leiterplattenklemme 的最大特点是采用了 CAGE CLAMP® 接线技术,这种技术不仅提供了可靠的电气连接,还允许无工具操作,大大提高了安装效率。此外,它的紧凑设计使得在同一面积上可以安装更多的接线端子,从而节省空间。产品的高载流能力使其适用于多种应用场景,如工业控制、自动化设备等。它的耐用性也是一大亮点,能够在广泛的温度范围内稳定工作,并具有良好的耐腐蚀性。

    应用案例和使用建议


    一个典型的应用案例是在自动化控制系统中,用于连接传感器、执行器及其他电子元件。在实际使用中,建议在连接细导线时使用带有塑料套圈的端帽以增强可靠性。对于复杂系统,应考虑预先规划好每个连接点的标识和位置,以确保系统的可维护性。

    兼容性和支持


    该产品与各种标准导线兼容,同时也支持不同品牌的 PCB 设计软件,如 TARGET、EAGLE 和 DesignSpark 等。WAGO 提供详尽的技术支持,包括在线文档、电话支持以及邮件咨询,帮助用户解决在使用过程中遇到的各种问题。

    常见问题与解决方案


    - Q: 导线是否能正确固定?
    A: 确保导线插入到指定的插槽中,并且 CAGE CLAMP® 已经完全闭合。如果仍有疑问,建议检查是否有工具或配件损坏。

    - Q: 如何正确使用工具进行接线?
    A: 使用 WAGO 提供的专用工具进行接线,确保工具与接线端子匹配,并按照正确的操作步骤进行。

    总结和推荐


    总体而言,Dreistock-Leiterplattenklemme 是一款集高效、可靠和经济于一体的接线端子。它不仅能够满足严苛的工作环境要求,还能提供良好的性能和用户体验。如果您正在寻找一个既强大又易于维护的解决方案,那么这款产品绝对是一个值得考虑的选择。我们强烈推荐使用该产品来满足您的电子连接需求。

737-803参数

参数
安装方式 夹子安装,弹簧安装,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装

737-803厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

737-803数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-线至板 WAGO 737-803 737-803数据手册

737-803封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
40+ ¥ 26.6398
库存: 120
起订量: 40 增量: 40
交货地:
最小起订量为:40
合计: ¥ 1065.59
