734-233

厂牌: WAGO
产品描述: Conn Shrouded Header HDR 3 POS 3.81mm Solder ST Thru-Hole Box
供应商型号: JY-734-233
供应商: 云汉优选
标准整包数: 1
WAGO 接线座- 接头/插头和插口 734-233

734-233概述

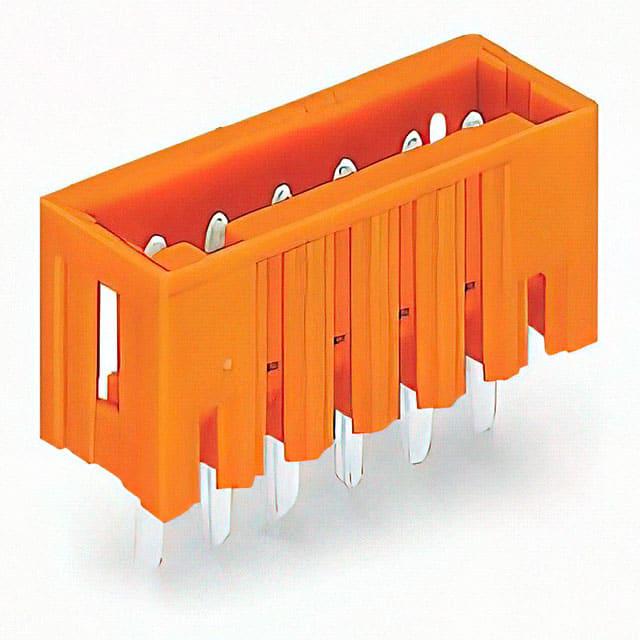

    电子元器件产品技术手册:WAGO 734-233 Male Header
    本文将详细介绍WAGO公司生产的734-233型号直插式焊针型公头(用于PCB板)的技术手册内容,旨在为读者提供一个全面的产品概述和技术指南。

    产品简介


    734-233型号是一款专为印刷电路板(PCB)设计的直插式焊针型公头,具备以下特点:
    - 针脚尺寸为1 x 1毫米,3极;
    - 针脚间距为3.81毫米(0.15英寸);
    - 提供100%防错配保护,确保安装时不会出现错误连接;
    - 每个接头配备闭合端,防止意外短路;
    - 可以垂直安装在PCB板上。
    该公头主要用于需要高可靠性和精确安装的应用场合,适用于各种电子设备和工业自动化系统。

    技术参数


    | 参数名称 | 规格 |

    | 极数 | 3极 |
    | 针脚间距 | 3.81毫米 / 0.15英寸 |
    | 额定电压(III/3) | 160伏 |
    | 额定浪涌电压(III/3) | 2.5千伏 |
    | 额定电流 | 10安培 |
    | 焊接针长度 | 4.5毫米 |
    | 接触材料 | 电解铜(Ecu) |
    | 接触电镀 | 锡电镀 |
    | 绝缘材料 | 尼龙66(PA 66) |
    | 最高温度范围 | -60°C 至 100°C |
    | 火焰等级(UL 94标准) | V0 |
    | 重量 | 0.79克 |
    | 宽度 | 13.52毫米 / 0.532英寸 |
    | 高度 | 14.8毫米 / 0.583英寸 |
    | 高度从表面算起 | 10.3毫米 / 0.406英寸 |
    | 长度 | 8.5毫米 / 0.335英寸 |

    产品特点和优势


    1. 100%防错配保护:独特的设计确保了即使在复杂环境下也不会发生错误连接,从而提高了系统的稳定性和安全性。
    2. 高性能材料:采用耐高温尼龙66绝缘材料和电解铜接触材料,能够在极端条件下保持稳定性能。
    3. 紧凑设计:小体积设计适合高密度布线需求,特别适用于空间有限的场合。
    4. 易于安装:垂直安装设计和闭合端结构简化了安装过程,减少了误操作的可能性。

    应用案例和使用建议


    734-233型号广泛应用于工业自动化控制、通讯设备、医疗仪器等领域。例如,在机器人控制系统中,该公头可用于连接传感器与控制器,提高信号传输的可靠性。
    使用建议:
    - 在安装过程中,应确保所有焊接点均匀加热,避免虚焊现象。
    - 使用前请仔细检查每根针脚的状态,确认无损坏后再进行组装。
    - 对于高频率应用场合,可考虑增加额外的屏蔽措施以减少电磁干扰。

    兼容性和支持


    该产品支持多种标准电气接口,能够与市场上常见的PCB板和其他元器件良好兼容。WAGO公司提供了详尽的技术文档和在线支持资源,用户可通过官方网站下载相关资料并获取技术支持服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接不牢固 | 检查焊接点是否饱满,必要时重新焊接;检查插针是否有损伤。 |
    | 信号传输不稳定 | 确保焊接质量和接触面清洁;增加屏蔽层或选择更好的接地方案。 |
    | 部分针脚弯曲 | 轻轻矫正针脚形状,避免过度施力导致进一步变形;必要时更换新件。 |

    总结和推荐


    总体而言,WAGO 734-233型号直插式焊针型公头以其出色的防护性能、稳定的工作特性和广泛的应用范围,在众多电子元器件中脱颖而出。无论是对于小型电路板还是大型控制系统,这款产品都能提供可靠的连接解决方案。强烈推荐给需要高质量连接部件的专业用户和技术爱好者。

734-233参数

参数
长*宽*高 12.9mm(长度)*8.5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

734-233厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

734-233数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 734-233 734-233数据手册

734-233封装设计

查看详情并下载
Symbol
Footprint
3D Model
