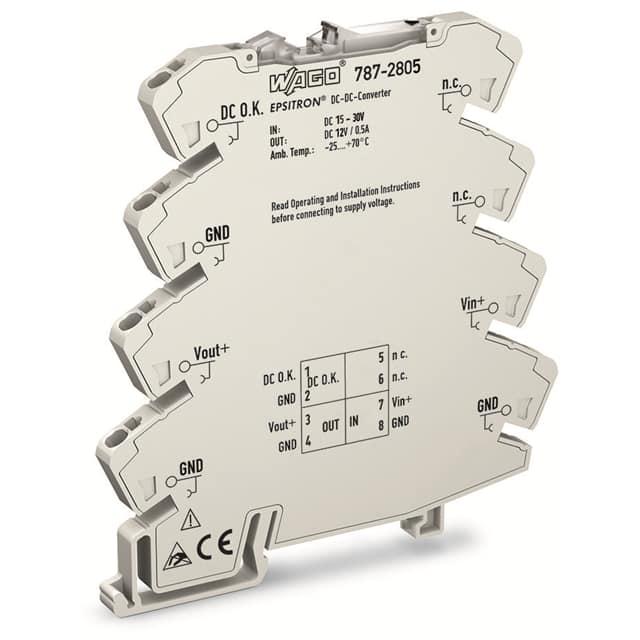

787-2805

产品分类: 开关电源
厂牌: WAGO
产品描述: 6W 1 15V(DC) 30V(DC) 1% 12V DIN导轨安装 97.8mm*6mm*94mm
供应商型号: Q-787-2805
供应商: WAGO
标准整包数: 1
WAGO 开关电源 787-2805

787-2805概述

    #

    产品简介


    EPSITRON® 787-2805 是一款紧凑型 DC/DC 转换器,采用 6 毫米的小巧封装设计。此转换器能够将 24 或 48 VDC 输入电源转换为 5 V、10 V、12 V 或 24 VDC 输出电压,适用于多种应用场合。该产品具备高效率、低功耗和稳定输出电压的特点,非常适合工业自动化、铁路、通信系统等领域。

    技术参数


    输入特性
    - 额定输入电压 \( V{in} \):24 VDC
    - 输入电压范围:15 V ... 30 VDC
    - 输入电流 \( Ii \):< 0.5 A
    - 冲击电流:小于 0.5 A(1 ms,额定输入电压)
    输出特性
    - 额定输出电压 \( V{out} \):12 VDC (± 2%)
    - 输出电流 \( Io \):0.5 A
    - 调整精度:小于 2%
    - 负载调整率:小于 1%
    - 残余纹波:≤ 20 mV(峰峰值)
    - 运行指示灯:绿色 LED(输出电压),红色 LED(短路保护)
    效率和功率损失
    - 效率:大于 90%(额定输入电压和额定负载下)
    - 功率损耗 \( PV \):无负载时小于 0.21 W,额定负载时小于 0.7 W
    保险丝保护
    - 内置保险丝:无
    环境要求
    - 工作温度范围:-25 °C ... +70 °C
    - 存储温度范围:-40 °C ... +85 °C
    - 相对湿度:小于 95%(无冷凝)
    - 污染等级:2(符合 EN 50178 标准)
    - 环境分类:3K3(符合 EN 60721 标准,除了低压环境)
    安全与防护
    - 保护等级:III
    - 反向电压保护:是
    - 防护等级:IP20(符合 EN 60529 标准)
    - 短路保护:是
    - 无负载保护:是
    - 串联操作:否
    - 并联操作:否
    - MTBF(平均无故障时间):大于 1,800,000 小时
    连接和安装类型
    - 接线方式:压接式 WAGO 857 系列
    - 导线截面:
    - 实心导线:0.08 ... 2.5 mm² / 28 ... 14 AWG
    - 细绞导线:0.34 ... 2.5 mm² / 22 ... 14 AWG
    - 剥线长度:9 ... 10 mm / 0.35 ... 0.39 in.
    - 安装类型:DIN 导轨安装(符合 EN 60715 标准)
    尺寸和重量
    - 尺寸(毫米):宽度 W x 高度 H x 长度 L 6 x 96 x 94
    - 高度从 DIN 导轨边缘:N/A
    - 重量:38 克
    标准和规范
    - 标准/规范:1; EN 61000-6-2, EN 61000-6-3, EN 60950-1, UL 60950, UL 508, ANSI/ISA 12.12.01, ATEX, IEC Ex, GL(待审批)

    产品特点和优势


    EPSITRON® 787-2805 具有以下显著特点和优势:
    - 紧凑设计:体积小,仅为 6 mm,适合空间受限的应用环境。
    - 多电压输出:可以输出 5 V、10 V、12 V 和 24 VDC,适应不同需求。
    - 高效能:效率高达 90%,适用于节能要求高的场景。
    - 全面的安全特性:内置反向电压保护、短路保护及无负载保护,确保可靠运行。
    - 广泛应用:通过多项认证,适用于多个行业标准,如工业自动化、铁路、通信系统等。
    - 易于安装:提供多种导线接线方式,且可以通过 DIN 导轨进行安装。

    应用案例和使用建议


    应用案例
    EPSITRON® 787-2805 通常用于需要高可靠性的工业环境中,例如轨道交通系统的信号控制系统、自动化生产线上的传感器和控制器等。这些应用场合需要在极端条件下(如高温、低温、潮湿等)保持稳定的电力供应。
    使用建议
    - 正确的安装方式:使用 DIN 导轨安装方式,确保导轨平整,避免松动导致连接不良。
    - 合理的接线布局:合理安排导线长度,尽量减少线缆间的相互干扰。
    - 定期检查:在实际使用过程中,定期检查连接点是否牢固,确保导线截面匹配,防止过热或短路。
    - 监控输出电压:利用 DC OK 接触监测输出电压,确保系统稳定运行。

    兼容性和支持


    EPSITRON® 787-2805 可以与 EPSITRON® 857 和 2857 系列设备共同安装和使用。WAGO 提供了全面的技术支持和服务,包括产品手册、应用指南和技术咨询,确保用户能够顺利地进行安装和调试。

    常见问题与解决方案


    问题 1:输出电压不稳定
    解决办法:检查输入电压是否在额定范围内,确认输入电流是否超限。如果问题依然存在,检查负载是否正常,调整负载电阻值以保证稳定输出。
    问题 2:无法启动
    解决办法:检查输入电缆是否正确连接,确认电源是否正常供电。如果电源电压低于 15 VDC,则可能无法启动,尝试提高输入电压至额定范围内。
    问题 3:LED 指示灯异常
    解决办法:如果绿色 LED 不亮,可能是输出电压异常;如果是红色 LED 闪烁,则可能发生了短路或过载现象。断开负载后重新启动,检查故障原因并排除。

    总结和推荐


    EPSITRON® 787-2805 DC/DC 转换器以其高效能、多功能性和可靠性著称,在众多应用场合中表现出色。它不仅能满足严格的工业标准,还提供了全面的安全保障。强烈推荐该产品用于需要高可靠性和稳定电力供应的应用场景。

787-2805参数

参数
输出功率 6W
负载调节 1%
电流-输出1 -
最大输入电压 30V(DC)
最小输入电压 15V(DC)
电流-输出2 -
电压-输出1 12V
输出数量 1
电压-输出3 -
电压-输出4 -
电压-输出2 -
长*宽*高 97.8mm*6mm*94mm
安装方式 DIN导轨安装
应用等级 商用级
零件状态 在售
包装方式 袋装
