731-604

厂牌: WAGO
产品描述:
供应商型号: Q-731-604
供应商: 云汉优选
标准整包数: 50

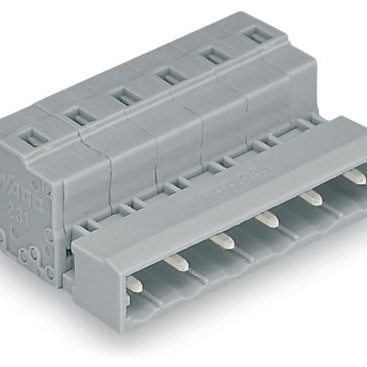

WAGO 接线座- 接头/插头和插口 731-604

731-604概述


    产品简介

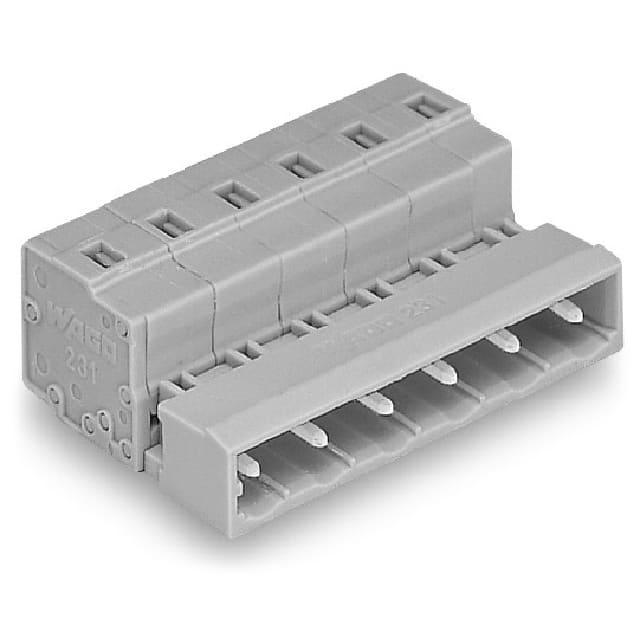

    本文介绍的是型号为731-604的WAGO 4极连接器。该连接器属于电气连接器类产品,主要用于实现电导通,以传输电力和信号。该产品的主要特点是采用了4针设计,针距为7.5毫米(约0.295英寸),并采用了CAGE CLAMP®连接方式,确保了稳固和可靠的电气连接。广泛应用于工业自动化、建筑电气系统及轨道交通等领域。

    技术参数


    - 尺寸
    - 高度:14.3毫米(0.563英寸)
    - 宽度:30.7毫米(1.209英寸)
    - 深度:27.5毫米(1.083英寸)
    - 额定参数
    - 测量电压:630伏特(EN标准)
    - 测量冲击电压:6千伏特
    - 额定电流:12安培(EN标准)

    - 污染等级: 2
    - 接线方法
    - 实心导线
    - 细股导线(直径范围:0.25-1.5平方毫米,包含护套)
    - 细股导线(直径范围:0.25-2.5平方毫米,不含护套)
    - 端子材料: 电解铜镀锡
    - 适用导线直径
    - 导线直径:0.08-2.5平方毫米
    - 导线直径:12-28 AWG

    - 剥线长度
    - 剥线长度范围:8-9毫米
    - 耐受电压
    - 跨越电压(最高):630伏特(EN标准)
    - 冲击电压:6千伏特
    - 认证标准
    - 许可编号:多个不同机构的许可编号

    产品特点和优势


    这款连接器具有诸多显著特点,如:
    - CAGE CLAMP®连接技术:这种连接方式通过自动弹簧力将导线固定,确保导线即使在振动条件下也能保持稳定连接。
    - 耐用性强:采用电解铜镀锡材料制造,接触部分具有出色的导电性和抗腐蚀能力。
    - 兼容性广泛:适用于多种类型的导线(实心导线、细股导线),并且对导线尺寸的要求灵活。
    - 环境适应性好:产品符合RoHS标准,对环境污染小;具有良好的机械强度和绝缘性能,能够在恶劣环境中保持稳定的电气性能。

    应用案例和使用建议


    使用场景
    1. 工业自动化控制:可作为各种传感器、执行器等设备之间的信号传输接口。
    2. 建筑电气系统:可用于照明系统、空调系统、安防系统的布线。
    3. 轨道交通设备:用于列车内部布线,如车载控制系统与车体其他组件之间的电气连接。
    使用建议
    - 正确接线:务必按照手册指导进行接线操作,保证导线与插针完全吻合。
    - 定期检查:在使用过程中定期检查连接器的状态,防止因老化导致的松动或接触不良。
    - 环境考量:确保安装环境的湿度、温度等条件符合产品要求,避免超出正常工作范围的极端条件。

    兼容性和支持


    此款连接器支持广泛的导线直径,同时拥有良好的环境适应性。制造商提供了详细的技术文档、安装指南和客户服务支持,用户可以通过电话、邮件或官方网站获取帮助。此外,WAGO公司还为这款产品提供了一年保修服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 导线接触不良 | 检查导线剥线长度是否符合要求,重新剥线后插入连接器。|
    | 插拔困难 | 确保导线截面在指定范围内,导线未弯曲变形。|
    | 接触电阻异常大 | 清洁连接器内部,必要时更换新的连接器。|

    总结和推荐


    综上所述,WAGO 731-604型4极连接器凭借其稳固可靠的CAGE CLAMP®连接技术、广泛适用的导线种类以及良好的环境适应性,在多种应用场景中表现出色。特别是对于需要频繁维护和在恶劣环境下工作的场合,更是具有明显的优势。因此,我们强烈推荐使用该款连接器,以满足您的实际需求。

731-604参数

参数
长*宽*高 27.5mm(长度)*30.7mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装

731-604厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

731-604数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 731-604 731-604数据手册

731-604封装设计

查看详情并下载
Symbol
Footprint
3D Model
