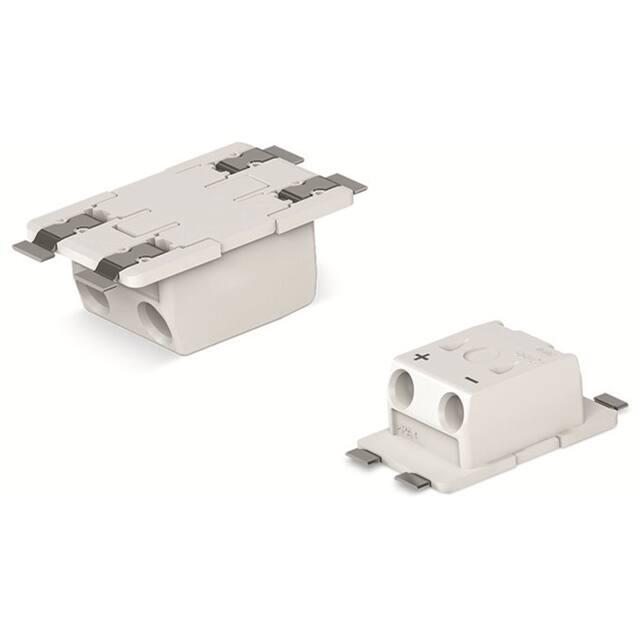

2070-522/998-406

产品分类: 接线板-线至板
厂牌: WAGO
产品描述: Through-Board SMD PCB Terminal Block, 0.75 mm2, Pin spacing 6.5 mm, 2- pole, Push-in Cage Clamp , in tape-and-reel packaging
供应商型号: SCE-2070-522/998-406
供应商: 海外现货
标准整包数: 5
WAGO 接线板-线至板 2070-522/998-406

2070-522/998-406概述


    产品简介


    通过板上表面贴装(SMD)印刷电路板端子块是一种用于印刷电路板的电气连接装置。型号为2070-522/998-406的产品是WAGO公司生产的一款高性能SMD PCB终端块。该终端块具有双极设计,适配于FR4和金属核心PCB,并采用了Push-in CAGE CLAMP连接技术,特别适用于后侧接线LED模块等场合。该终端块具有低轮廓设计,仅在模块前侧高1.1毫米,方便集成到紧凑的空间中。

    技术参数


    - 基本电气参数:
    - 额定电压:FR4 PCB类型为320V,金属芯类型为2200V
    - 额定冲击电压:FR4 PCB类型为4 kV,金属芯类型为24 kV
    - 额定电流:9A
    - 连接技术:
    - 连接方式:推入式CAGE CLAMP
    - 导体插入工具:操作工具
    - 固体导体规格:0.2至0.75 mm² / 24至18 AWG
    - 细股导体规格:0.2至0.75 mm² / 24至18 AWG
    - 剥线长度:8.5至10 mm / 0.33至0.39英寸
    - 几何数据:
    - 引脚间距:6.5 mm (0.256 英寸)
    - 宽度:11.8 mm / 0.465 英寸
    - 高度:7.45 mm / 0.293 英寸
    - 深度:22.2 mm / 0.874 英寸
    - 载带包装卷径:330 mm
    - 带宽:44 mm
    - 机械数据:
    - 安装方式:穿孔安装
    - 标记:+ -
    - 接触材料:铜合金
    - 接触镀层:锡镀层
    - 环境要求:
    - 工作温度范围:-60 ... +105 °C

    产品特点和优势


    1. 低轮廓设计:仅为1.1毫米的高度,非常适合需要紧凑空间的应用。
    2. 推入式CAGE CLAMP连接技术:支持快速可靠的固体和细股导体连接。
    3. 适用广泛:适用于FR4和金属芯PCB,确保了广泛的应用场景。
    4. UL认证:提供多种国际认证,确保安全可靠。

    应用案例和使用建议


    - 应用场景:该终端块特别适用于后侧接线LED模块、工控机及其他需要高可靠性连接的应用。
    - 使用建议:在安装时应注意引脚间距和剥线长度,以保证连接质量。使用配套的操作工具可以确保精细导体的插入和移除。

    兼容性和支持


    - 兼容产品:WAGO公司还提供了型号为2070-400的操作工具,确保更便捷的安装和维护。
    - 技术支持:WAGO公司提供详尽的技术支持,包括下载最新的CAD文件和图纸,方便用户进行设计和安装。

    常见问题与解决方案


    1. 问题:如何正确安装终端块?
    - 解决方案:参考技术手册中的安装指南,确保引脚正确对齐并使用专用工具进行压接。
    2. 问题:如何处理不同类型的导体?
    - 解决方案:对于固体导体,直接插入即可;对于细股导体,先进行适当的剥线,然后使用操作工具插入并锁定。

    总结和推荐


    总体来看,WAGO公司的2070-522/998-406型SMD PCB终端块是一款高性能、高可靠性的产品。其低轮廓设计、广泛的电气参数适用性和高安全性使其成为紧凑电路设计的理想选择。此外,WAGO公司提供的全方位技术支持也确保了用户在使用过程中的便利性和高效性。强烈推荐此产品给需要高品质连接解决方案的工程师和技术人员。

2070-522/998-406参数

参数
安装方式 弹簧安装,推入式,螺纹安装,贴片安装
零件状态 在售
包装方式 盒装,卷带包装

2070-522/998-406厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。
