770-676

产品分类: 接线板-适配器
厂牌: WAGO
产品描述: Wago 接线板 照明连接器插头/插座, 770系列, 4极, 4路
供应商型号: 7581896
供应商: 欧时
标准整包数: 1

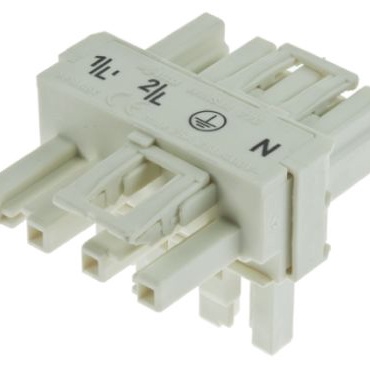

WAGO 接线板-适配器 770-676

770-676概述

    电子元器件技术手册解析:T-Distributor 770-676

    产品简介


    T-Distributor 770-676 是一种多功能电子连接器件,主要用于将一个输入信号分成两个输出信号。它具有四个插针接口,采用插拔式设计,并且能够实现100%的防误插保护。该产品广泛应用于工业自动化、机器制造等领域,可以有效提升系统的可靠性和安全性。值得注意的是,产品包装单位为50个,符合RoHS标准。

    技术参数


    - 电压测量值: EN 400 V
    - 冲击电压: 6 kV
    - 污染等级: 3级
    - 电流强度: EN 25 A
    - 重量: 21.5 克
    - 颜色: 白色
    - 高度: 36.1 毫米(1.421 英寸)
    - 宽度: 44 毫米(1.732 英寸)
    - 深度: 48.9 毫米(1.925 英寸)
    该产品在不同认证机构下的性能指标如下:
    - ABS 06-HG154986/11-PDA: 额定电压400 V,额定电流25 A,适用导线截面积范围为0.5-4.0 mm²
    - CCA: 同样为400 V和25 A
    - cURus E45171: 额定电压600 V,额定电流20 A,适用导线截面积范围为12 mm²
    - KEMA: 额定电压400 V,额定电流25 A,适用导线截面积范围为0.5-4.0 mm²
    - PRS TE/1719/880590/08: 额定电压400 V,额定电流25 A,适用导线截面积范围为0.5-4.0 mm²
    - PSE Jet 0695-43009-1002: 额定电压600 V,额定电流20 A,适用导线截面积范围为12 mm²

    产品特点和优势


    T-Distributor 770-676的主要优势在于其防误插保护机制和高电压、大电流承载能力。其四插针设计使其能够适应更复杂的电路布局,而其高强度和宽泛的工作温度范围确保了其在各种恶劣环境中的稳定性和可靠性。此外,其轻量化的设计也使得安装更加便捷。

    应用案例和使用建议


    在工业自动化系统中,T-Distributor 770-676常用于主控单元的分支线路分配。例如,在生产线上的传感器信号传输中,该产品能够有效地将信号分发到不同的监测点。使用时建议确保插头与插座匹配,并定期检查以确保其防误插功能正常工作。

    兼容性和支持


    T-Distributor 770-676具有良好的兼容性,适用于多种电气连接场景。制造商WAGO提供了详尽的技术支持和售后服务,确保用户能够在安装和使用过程中获得必要的帮助。此外,产品说明书中的故障排查指南也是十分有用的资源。

    常见问题与解决方案


    - 问题: 插拔不顺畅
    - 解决方案: 确保插头和插座对齐并清洁。

    - 问题: 电压读数异常
    - 解决方案: 检查连接线路是否有松动,并重新测试电压。
    - 问题: 信号传输不稳定
    - 解决方案: 检查接线是否正确,以及信号源是否有干扰。

    总结和推荐


    综上所述,T-Distributor 770-676 是一款性能优异、可靠性高的电子连接器件。其出色的防误插保护和广泛的电压电流适应范围使其成为工业自动化领域的理想选择。我们强烈推荐该产品用于需要高效、稳定信号传输的应用场景。

770-676参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装

770-676厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

770-676数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-适配器 WAGO 770-676 770-676数据手册

770-676封装设计

查看详情并下载
Symbol
Footprint
3D Model
