733-338/105-604/997-446

厂牌: WAGO
产品描述:
供应商型号: Q-BN-733-338/105-604/997-446
供应商: 期货订购
标准整包数: 1
WAGO 接线座- 接头/插头和插口 733-338/105-604/997-446

733-338/105-604/997-446概述

    WAGO THR Male Header 技术手册解析

    产品简介


    WAGO THR Male Header(Item Number:733-338/105-604/997-446)是一种专为表面贴装技术(SMT)设计的通孔回流焊接式插头连接器。这款连接器适用于自动化组件装配,可实现高效的电路板连接,并提供出色的热穿透能力。其关键特点是100%防误配保护设计和优异的电气性能,适合各种工业自动化、楼宇自动化及能源管理应用。

    技术参数


    - 电气特性
    - 额定电压:III/3等级下为80V,III/2等级下为160V,II/2等级下为320V。
    - 额定电流:6A。
    - 额定冲击电压:所有等级均为2.5kV。
    - 物理特性
    - 插针间距:2.5mm。
    - 总宽度:22.5mm / 0.886英寸。
    - 高度:11.3mm / 0.445英寸。
    - 插针长度:2.4mm。
    - 插针尺寸:0.8 x 0.8mm。
    - 环境要求
    - 工作温度范围:-60°C至+100°C。

    产品特点和优势


    - 高可靠性:WAGO THR Male Header通过100%防误配保护设计确保在复杂的工业环境中稳定运行。
    - 卓越的电气性能:具备高标准的电压和电流承受能力,适应不同应用场景的需求。
    - 易于集成:优化的热穿透设计和自动化装配能力使其成为现代PCB设计的理想选择。

    应用案例和使用建议


    - 应用场景:广泛应用于工业控制、楼宇自动化、能源管理系统等领域,尤其是在需要高可靠性和大电流传输的应用中表现突出。
    - 使用建议:建议在使用前仔细检查连接器的防误配标识,确保正确安装。对于高温环境的应用,建议选用耐温等级更高的型号以保证长期稳定性。

    兼容性和支持


    - 兼容产品:可与WAGO的编码键(如Item No.:733-331)配合使用,以实现更好的识别和定位。
    - 技术支持:WAGO提供了丰富的设计资源,包括CAD文件和多种PCB库下载,便于用户进行设计和集成。

    常见问题与解决方案


    - 问题1:插头与插座之间出现接触不良。
    - 解决方案:检查插针是否有弯曲或损坏,并重新焊接确保良好的电连接。
    - 问题2:连接器无法正确对齐。
    - 解决方案:确认安装方向并检查编码指针是否匹配。

    总结和推荐


    综上所述,WAGO THR Male Header凭借其出色的电气性能、可靠的防误配设计以及广泛的适用性,是一款非常值得推荐的产品。无论是作为自动化系统中的关键连接组件,还是在各类复杂环境中作为稳定的数据传输解决方案,WAGO THR Male Header都能提供可靠的支持和保障。

733-338/105-604/997-446参数

参数
安装方式 通孔安装
零件状态 在售

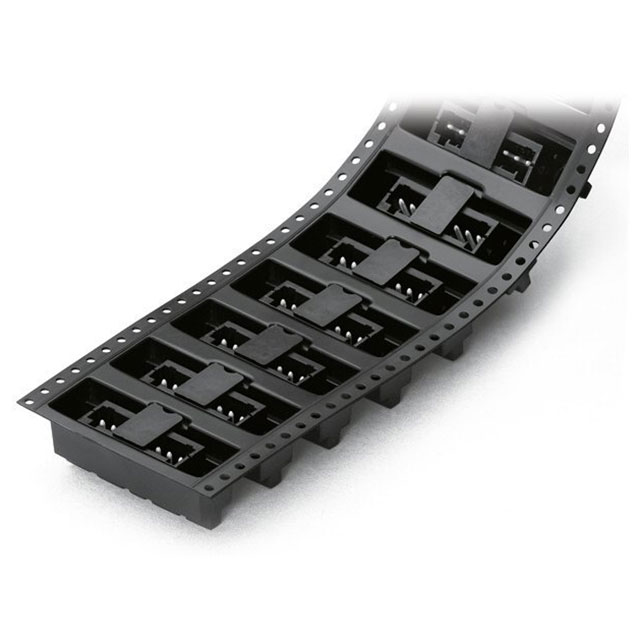

包装方式 卷带包装,袋装

733-338/105-604/997-446厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

733-338/105-604/997-446数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 733-338/105-604/997-446 733-338/105-604/997-446数据手册

733-338/105-604/997-446封装设计

查看详情并下载
Symbol
Footprint
3D Model
