831-3203/007-000

厂牌: WAGO
产品描述:
供应商型号: Q-831-3203/007-000
供应商: 云汉优选
标准整包数: 48

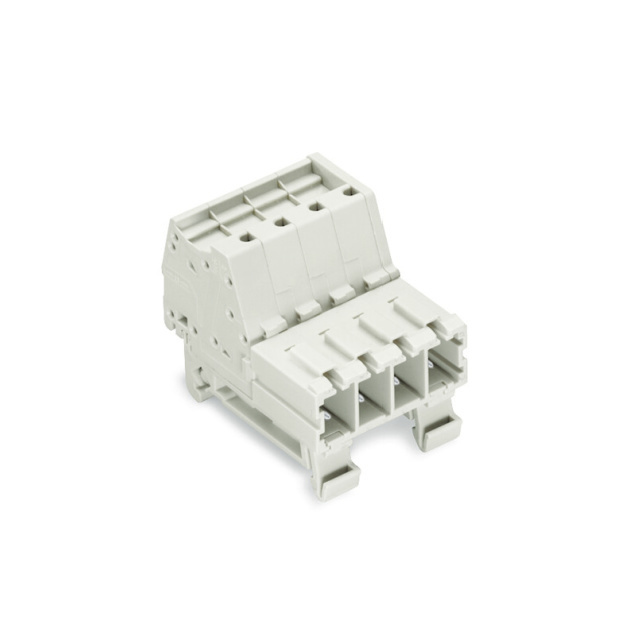

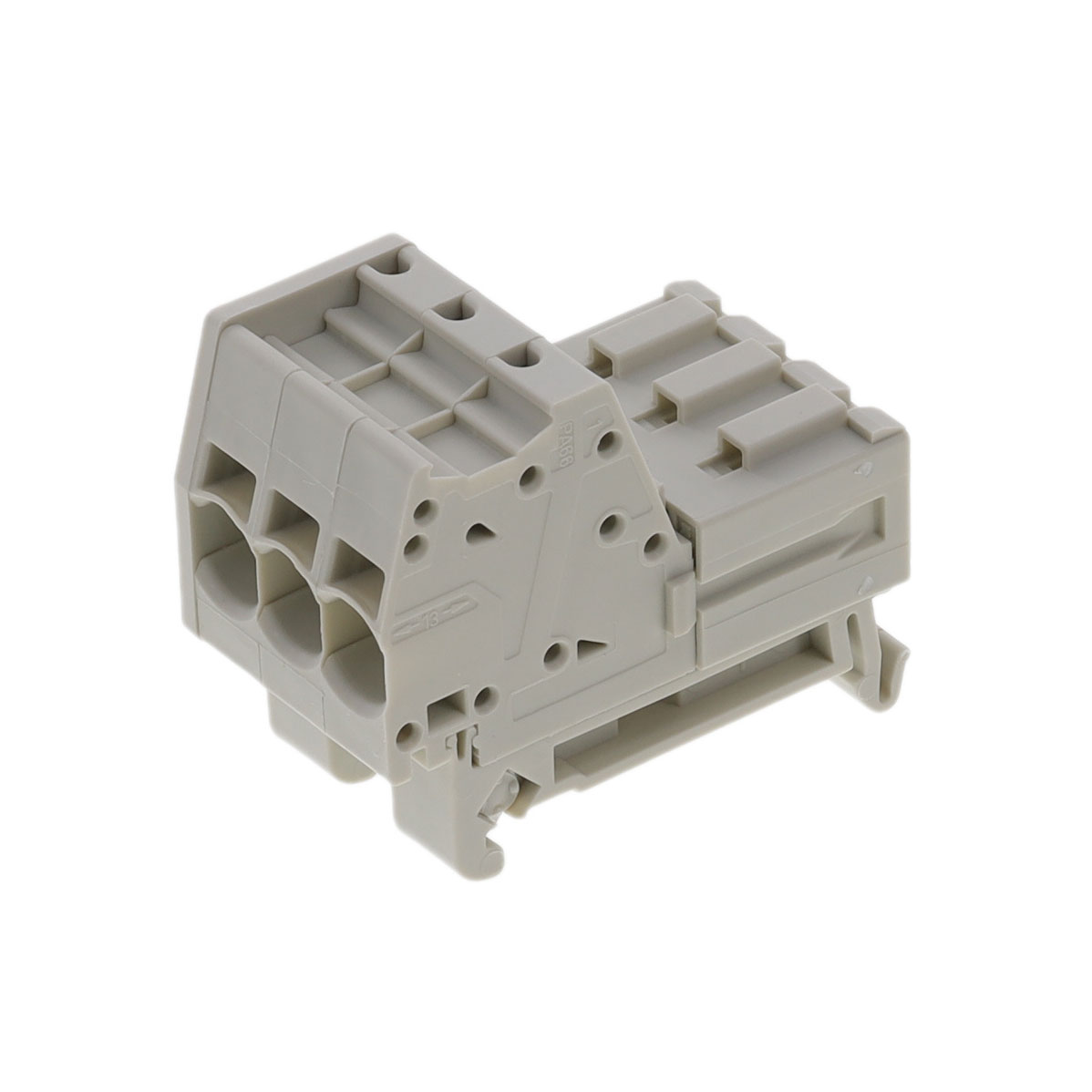

WAGO 接线座- 接头/插头和插口 831-3203/007-000

831-3203/007-000概述

    WAGO 831-3203/007-000 Universal Male Connector 技术手册解析

    产品简介


    WAGO 831-3203/007-000是一款通用单线束接线端子,专为工业自动化控制而设计。它适用于各种类型的导线连接,能够可靠地连接固态或带有绝缘套的细线导体。该产品还具有内置测试插孔,便于进行简单的电路检测。WAGO 831-3203/007-000通过UL认证(UL 1059)和CSA认证,确保其性能稳定可靠,符合国际标准要求。广泛应用于各种工业环境中,如工厂自动化系统、电力配电系统、建筑控制系统等。

    技术参数


    - 额定电压:
    - III/3 类:800V(UL 1059)
    - III/3 类:8kV(冲击电压)
    - III/2 类:1000V(UL 1059)
    - III/2 类:8kV(冲击电压)
    - II/2 类:1000V(UL 1059)
    - II/2 类:8kV(冲击电压)
    - 额定电流:
    - 41A(IEC/EN 60664-1)
    - 连接技术:
    - 推入式CAGE CLAMP®连接技术
    - 导体范围:
    - 固态导体:0.5 mm² 至 10 mm² / 20 AWG 至 8 AWG
    - 细导线:0.5 mm² 至 10 mm² / 20 AWG 至 8 AWG
    - 带塑料套管的细导线:0.5 mm² 至 6 mm²
    - 引脚间距:
    - 7.62 mm(0.3 英寸)
    - 尺寸:
    - 宽度:24.74 mm / 0.974 英寸
    - 高度:39 mm / 1.535 英寸
    - 深度:46 mm / 1.811 英寸
    - 安装方式:
    - DIN-35 导轨安装

    产品特点和优势


    1. 全保护型接合设计:该产品完全防错配,避免因错误安装导致的潜在风险。
    2. 宽范围电压和电流承受能力:能够在高达800V的电压下稳定运行,最高可承受8kV的冲击电压,非常适合高压应用场合。
    3. 广泛的适用性:可用于各种类型和尺寸的导线,从固态导线到细导线均能有效连接。
    4. 易于测试:提供集成测试端口,方便进行在线检测。
    5. 高度可靠:通过多项国际安全标准认证,保证了产品的质量和可靠性。
    6. 便捷安装:采用推入式连接技术,操作简便,安装快速。

    应用案例和使用建议


    应用案例
    WAGO 831-3203/007-000可以用于工业自动化控制系统的接线端子。例如,在电力配电系统中,它可以作为主控柜内的接线端子,用于连接高压电缆和其他电器元件,确保电力供应的安全稳定。
    使用建议
    1. 正确选型:根据实际导线类型选择合适的型号。例如,如果导线较细,可以选择带有塑料套管的细导线型号。
    2. 正确安装:严格按照产品说明书中的步骤进行安装,确保接线正确无误,避免短路或断路现象发生。
    3. 定期检查:对已安装的产品定期进行检查和维护,以确保长期可靠运行。
    4. 保护措施:在处理高电压环境时,务必采取必要的防护措施,防止触电事故的发生。

    兼容性和支持


    该产品兼容标准的DIN-35导轨,且与WAGO公司的其他模块化产品(如标记附件、测试工具等)具有良好的兼容性。WAGO公司还提供了详细的技术文档和支持服务,帮助用户更好地了解和使用产品。同时,通过WAGO官方网站(https://configurator.wago.com/)还可以配置不同的组合型号,满足多样化的需求。

    常见问题与解决方案


    1. 问题: 导线插入后无法牢固固定。
    - 解决方案: 确认导线的规格是否符合要求,检查是否有足够的插入长度。必要时可重新剥线并按照正确的操作步骤进行再次插入。
    2. 问题: 连接后出现接触不良。
    - 解决方案: 确保导线没有损坏或弯曲变形。如需重新连接,应将导线拔出后重新按压。
    3. 问题: 产品在安装过程中出现误配。
    - 解决方案: 检查连接器和导轨的安装方向是否正确,确保没有安装错误。如仍存在问题,建议联系售后服务团队获取专业指导。

    总结和推荐


    综上所述,WAGO 831-3203/007-000是一款性能卓越、功能全面的接线端子,其出色的保护功能、可靠的电气性能以及广泛的适用性使其在工业自动化控制领域有着极高的应用价值。强烈推荐给需要高效、可靠导线连接解决方案的用户。
    对于工业控制设备的维护和升级来说,这款产品无疑是一个理想的选择。

831-3203/007-000参数

参数
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装

831-3203/007-000厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

831-3203/007-000数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 831-3203/007-000 831-3203/007-000数据手册

831-3203/007-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
