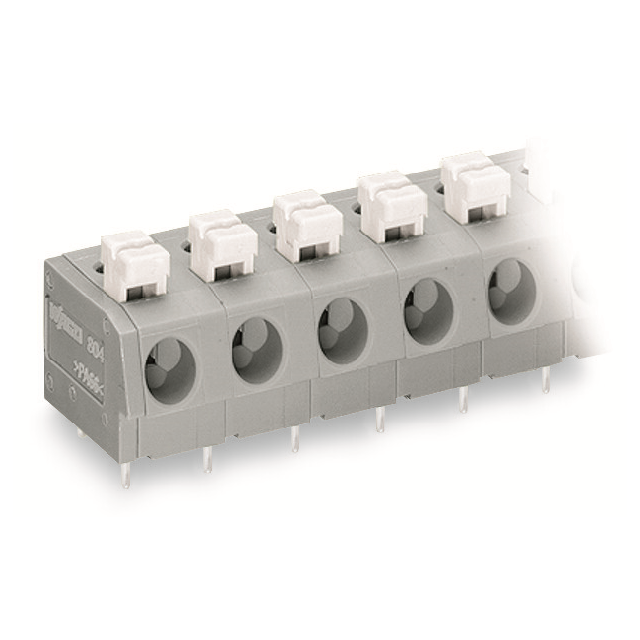

804-307

产品分类: 接线板-线至板
厂牌: WAGO
产品描述:
供应商型号: Q-804-307
供应商: 期货订购
标准整包数: 20
WAGO 接线板-线至板 804-307

804-307概述


    产品简介


    本技术手册介绍的是WAGO公司生产的804-307型号的Push-in CAGE CLAMP®系列产品,这是一种用于PCB板的压接端子。这类产品广泛应用于工业自动化控制设备、电力系统、楼宇自动化系统等领域,具有优异的电气连接性能和长期稳定性。

    技术参数


    以下是804-307型号产品的关键技术参数:
    - 额定电压(UL标准): 300V (使用组B),300V (使用组D)
    - 额定电流(UL标准): 10A (使用组B),10A (使用组D)
    - 额定电压(CSA标准): 300V (使用组B),300V (使用组D)
    - 额定电流(CSA标准): 10A (使用组B),10A (使用组D)
    - 最高工作电压(III/2标准): 630V
    - 最高冲击电压(III/2标准): 4kV
    - 最大电流: 24A
    - 端子类型: 7极
    - 接线范围:
    - 粗导线: 0.25至2.5mm² / 20至12AWG
    - 细导线: 0.25至2.5mm² / 22至12AWG
    - 带绝缘套管细导线: 0.25至1.5mm² / 22至12AWG
    - 带塑料套管细导线: 0.25至2.5mm² / 22至12AWG
    - 安装方式: 插入式连接
    - 导线剥离长度: 10至11mm (0.39至0.43英寸)
    - 排间距: 7.5mm (0.295英寸)
    - 宽度: 51.5mm (2.028英寸)
    - 高度: 18.1mm (0.713英寸)
    - 隔离表面高度: 14.5mm (0.571英寸)
    - 深度: 15mm (0.591英寸)
    - 端子位数: 7
    - 接线桩布局: 整体偏移
    - 接线桩长度: 3.6mm
    - 接线桩尺寸: 0.8 x 0.6mm
    - 钻孔直径(带公差): 1.1 (+0.1)mm
    - 焊接引脚材料: 电镀铜
    - 耐火等级: UL 94 V0
    - 温度范围: -60°C至105°C

    产品特点和优势


    804-307型号Push-in CAGE CLAMP®系列产品的主要特点如下:
    - 高性能电气连接: 支持广泛的导线范围,能够确保可靠的电气连接。
    - 高可靠性: 高质量的原材料和严格的生产工艺确保其在严苛环境下具有长寿命。
    - 便于安装和维护: 采用插入式设计,易于安装且维护简便。
    - 标准化设计: 兼容各种标准排距,如7.5mm,适用于多种场合。

    应用案例和使用建议


    - 应用案例: 适用于工业自动化设备、楼宇自动化系统和电力系统的连接,例如变电站、工厂自动化控制系统等。
    - 使用建议: 在使用过程中,应严格按照规定的导线范围进行连接,以确保最佳的电气性能和安全性。此外,在恶劣环境下,建议采取额外的防护措施,如安装防水防尘盖。

    兼容性和支持


    804-307型号产品与市面上大多数符合相关标准的PCB板兼容。WAGO公司提供全面的技术支持和售后服务,包括在线技术支持、现场服务和定期维护服务,以确保客户能够充分利用产品的所有功能。

    常见问题与解决方案


    - 问题: 导线插入困难
    - 解决方法: 检查导线剥离长度是否正确;确保导线无毛刺;检查端子是否清洁。
    - 问题: 接触不良
    - 解决方法: 重新剥线并确保导线正确插入;检查端子是否有损坏或腐蚀现象;确认连接处无松动。

    总结和推荐


    804-307型号Push-in CAGE CLAMP®产品凭借其高性能、高可靠性和便捷的安装方式,在众多应用领域中展现出显著的优势。对于需要稳定和可靠的电气连接的应用,这款产品是理想的选择。我们强烈推荐使用此产品以满足各类工业自动化系统的需求。

804-307参数

参数
长*宽*高 51.5mm(宽度)*15mm(高度)
安装方式 夹子安装,按扣安装,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装

804-307厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

804-307数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-线至板 WAGO 804-307 804-307数据手册

804-307封装设计

查看详情并下载
Symbol
Footprint
3D Model
