714-106

厂牌: WAGO
产品描述: Wago 3.5mm间距6p插拔式接线端子 插头
供应商型号: UA-714-106
供应商: 海外现货
标准整包数: 1

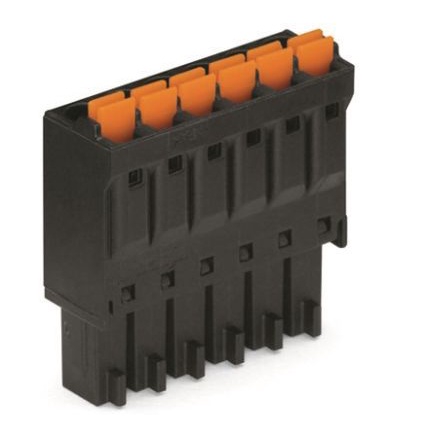

WAGO 接线座- 接头/插头和插口 714-106

714-106概述


    产品简介


    本文将详细介绍一款适用于电力传输和控制领域的电子元器件——WAGO公司的单导体母插头(型号:714-106)。这款插头设计用于连接导线,支持推入式连接技术,能有效简化安装过程。该插头具备超低轮廓高度,能够应对最大导线横截面为1.5平方毫米的应用场景。此外,它还配备了编码手指和测试点,有助于确保电路的安全可靠。

    技术参数


    | 参数 | 描述 |
    | : | : |
    | 产品编号 | 714-106 |
    | 导线数量 | 单导体 |
    | 额定电压(III/3) | 160V |
    | 额定冲击电压(III/3) | 2.5 kV |
    | 连接技术 | 推入式CAGE CLAMP® |
    | 接触方式 | 按钮按压 |
    | 导线尺寸 | 固体导线 0.2 … 1.5 mm²;细绞导线 0.2 … 1.5 mm²;带塑料套筒的细绞导线 0.25 … 0.75 mm² |
    | 导线长度 | 9 … 10 mm |
    | 插针间距 | 3.5 mm |
    | 宽度 | 21.7 mm |
    | 高度 | 7.8 mm |
    | 深度 | 23 mm |
    | 材质 | 尼龙66(PA 66)绝缘材料;铬镍弹簧钢(CrNi)夹持弹簧材料;铜合金接触材料 |

    产品特点和优势


    WAGO 714-106 单导体母插头的优势在于其便捷的工具操作、低轮廓设计和高可靠性。其推入式连接技术使得操作简单快捷,降低了安装难度。通过UL认证和IEC/EN标准的严格测试,确保其具有优良的过电压保护能力和较高的安全性能。此外,该插头还具有超低轮廓高度,使其能够在空间有限的应用场景中得到广泛应用。这些特点使其成为电力系统、工业自动化和建筑自动化领域的重要组件。

    应用案例和使用建议


    应用案例
    这款单导体母插头在工业控制和配电系统中被广泛使用,例如PLC(可编程逻辑控制器)和传感器的连接。具体应用场景如电动机控制柜、配电箱和自动化控制系统。
    使用建议
    1. 在进行导线连接前,要保证导线剥皮长度适中,一般在9-10毫米之间。
    2. 确保推入时操作力度适当,避免过度用力损坏插头。
    3. 对于细绞导线,最好使用带塑料套筒的导线端子,以提高连接稳定性。

    兼容性和支持


    WAGO公司提供了多种工具和配件以增强插头的功能。例如,可选的操作工具(型号:210-647 和 210-719)、不同规格的绝缘管(型号:216-101 至 216-124),以及专门的测试销(型号:735-500)。这些产品能够进一步提升插头在各种应用场景中的适用性和可靠性。

    常见问题与解决方案


    | 问题 | 解决方案 |
    | : | : |
    | 导线连接松动 | 检查导线剥皮长度和推入力道,确保连接牢固。 |
    | 插头无法正常工作 | 检查是否有异物堵塞插针或接触不良,清洁并重新连接。 |
    | 过热现象 | 确保导线截面积不超过1.5 mm²,并检查插头是否有合适的散热措施。 |

    总结和推荐


    WAGO 714-106 单导体母插头凭借其出色的推入式连接技术和卓越的电气性能,在电力传输和控制系统中展现出强大的功能和可靠性。其独特的编码手指和测试点设计,使其在复杂的工业环境中仍能保持高度稳定性和安全性。综上所述,这款插头是电力工程和自动化控制领域的理想选择,强烈推荐在相关项目中使用。

714-106参数

参数
零件状态 在售
包装方式 盒装

714-106厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

714-106数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 714-106 714-106数据手册

714-106封装设计

查看详情并下载
Symbol
Footprint
3D Model
