806-103

产品分类: 接线板-线至板
厂牌: WAGO
产品描述: Wago PCB端子台, 3路, 5mm节距, 印刷电路板安装
供应商型号: Q-806-103
供应商: WAGO
标准整包数: 250

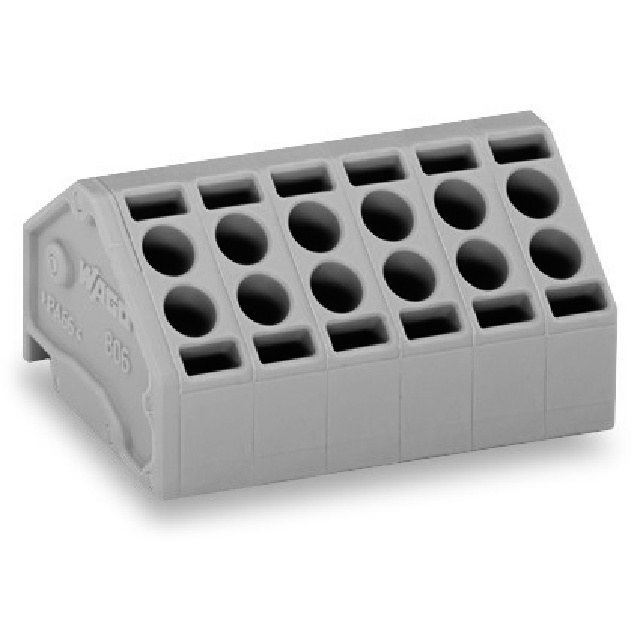

WAGO 接线板-线至板 806-103

806-103概述


    产品简介


    本文介绍了型号为806-103的2-引脚母线连接器,这是WAGO公司生产的一款适用于电子系统的高效连接装置。该连接器专为1.5平方毫米导线设计,采用了5毫米节距和三极布局,通过Push-in CAGE CLAMP技术实现快速可靠的电连接。它的主要功能是为电源供应和电位分配提供稳定的连接点,同时支持插拔操作,便于电路板的快速更换而不会中断电路的连续性。这种连接器广泛应用于自动化控制、工业自动化、楼宇自动化等领域。

    技术参数


    该产品的主要技术参数如下:
    - 额定电压:
    - 250V(适用于过电压类别III/3)
    - 320V(适用于过电压类别III/2)
    - 630V(适用于过电压类别II/2)
    - 额定电流:
    - 10A
    - 绝缘材料:
    - 聚酰胺66(PA 66),UL 94 V0等级
    - 尺寸:
    - 长度(根据极数计算)+ 1.5 mm
    - 宽度:16.5 mm
    - 高度:16.25 mm
    - 深度:19.8 mm
    - 导线范围:
    - 粗导线:0.2 … 1.5 mm² / 24 … 16 AWG
    - 细导线:0.2 … 1.5 mm² / 24 … 16 AWG
    - 隔离长度:
    - 9 … 10 mm / 0.35 … 0.39英寸
    - 接线角度:
    - 45°
    - 极数:3
    - 连接方向:90°

    产品特点和优势


    这款2-引脚母线连接器具有多项显著优势,使其在各类工业环境中表现优异:
    1. 高可靠性:采用Push-in CAGE CLAMP技术,能够确保导线与端子之间的稳定接触,防止松动或脱落,从而提高系统的可靠性和安全性。
    2. 便捷安装:无需螺丝即可将导线直接插入,大大简化了安装过程并提高了工作效率。
    3. 适用范围广:支持细导线和粗导线,且适用导线范围广泛,适应性强。
    4. 耐环境性:具备良好的耐温性和抗污染能力,可在-60°C至+105°C的温度范围内稳定工作,且符合过电压类别III/3的标准。
    5. 紧凑设计:结构紧凑,占用空间小,便于集成到各种小型设备中。

    应用案例和使用建议


    在实际应用中,这款连接器常用于工业自动化控制系统中的信号传输、电机驱动和电源分配等场合。为了确保最佳使用效果,建议遵循以下使用建议:
    1. 选择合适的导线:确保所选导线的截面积符合技术参数要求,以避免因电流过大导致的发热问题。
    2. 注意导线隔离:导线插入前需要确保端部已正确剥离,并且隔离长度符合技术手册的要求,避免导线过度裸露造成短路风险。
    3. 定期检查连接:长时间使用后,应定期检查连接器的固定情况及导线的紧固状态,确保接触良好。
    4. 避免物理损伤:在布线过程中,避免连接器遭受外力撞击或挤压,以免影响其正常功能。

    兼容性和支持


    806-103型号连接器与各种WAGO产品具有良好的兼容性,例如不同类型的接线端子和连接器组件。厂商提供了全面的技术支持和服务,包括产品咨询、故障排除以及维修服务等,用户可通过电话或电子邮件等方式联系厂商获取帮助。此外,WAGO还提供配套的工具和配件,如专用的安装工具(例如型号为210-657和210-720的工具)。

    常见问题与解决方案


    以下是该产品常见的一些问题及其解决方案:
    1. 导线无法正确插入:检查导线是否符合规格要求,确保导线剥皮长度合适。必要时使用专用工具进行压接。
    2. 连接不稳定:检查连接器是否完全锁紧,确保导线充分进入连接器内部。若仍存在问题,可能需要更换新的连接器。
    3. 连接部位发热:确认导线电流不超过额定值,检查导线的接触是否良好,必要时重新固定或替换连接器。
    4. 无法识别产品型号:查阅技术手册,确保型号与应用需求相匹配。如有疑问可联系厂商获取详细信息。

    总结和推荐


    综上所述,806-103型号的2-引脚母线连接器凭借其高效、可靠的设计和广泛的适用性,在多种工业场景下表现出色。它不仅在电气性能方面满足了行业标准,而且在机械强度和环境适应性方面也有卓越表现。总体而言,该产品是一款值得推荐的产品,特别适合对连接质量要求较高的工业自动化应用。

806-103参数

参数
安装方式 弹簧安装,推入式,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装

806-103厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

806-103数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-线至板 WAGO 806-103 806-103数据手册

806-103封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ ¥ 12.1237
库存: 250000
起订量: 250 增量: 250
交货地:
最小起订量为:250
合计: ¥ 3030.92
直接购买
加入购物车
