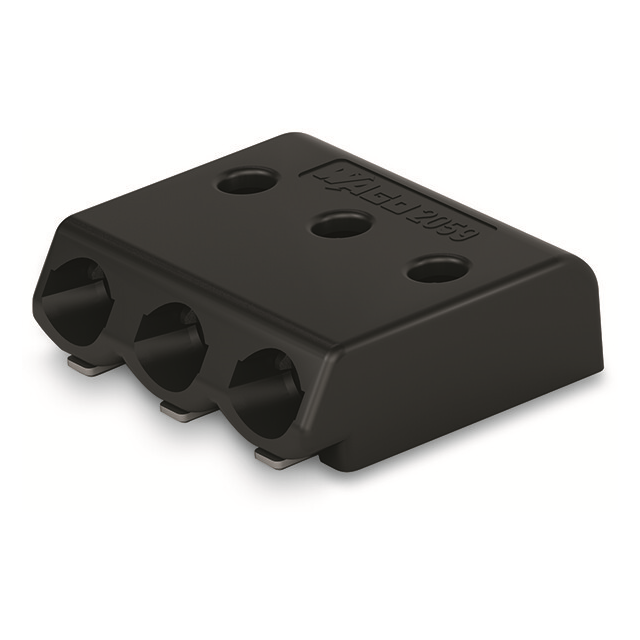

2059-323/998-403

产品分类: 接线板-线至板
厂牌: WAGO
产品描述: SMD PCB Terminal Block, 0.5 mm2, Pin spacing 3 mm, 3-pole, Push Wire , in tape-and-reel packaging
供应商型号: 10B-3235834-4
供应商: 国内现货
标准整包数: 1
WAGO 接线板-线至板 2059-323/998-403

2059-323/998-403概述


    产品简介


    产品类型: SMD PCB终端块
    主要功能: 提供快速而稳固的导线压接连接,支持多种导线截面积。
    应用领域: 主要应用于自动化控制系统、工业设备、仪器仪表等领域,特别是在需要高密度安装且空间有限的场合。

    技术参数


    - 额定电压:
    - III/3级:63V
    - II/2级:320V
    - 额定冲击电压: 2.5 kV(III/3和II/2)
    - 额定电流: 3A
    - 连接技术: PUSH WIRE®技术,支持手动工具操作
    - 导线规格:
    - 固体导线:0.14-0.34 mm² / 26-22 AWG
    - 固体导线(2):0.5 mm² / 20 AWG
    - 导线长度:
    - 0.14-0.34 mm²导线:4-5.5 mm
    - 0.5 mm²导线:6-7.5 mm
    - 引脚间距: 3 mm
    - 尺寸:
    - 高度:2.7 mm
    - 宽度:8.9 mm
    - 深度:7.9 mm
    - 工作温度范围: -60°C 至 +105°C
    - 绝缘材料: 聚对苯二酰胺(PPA GF)
    - 阻燃等级: UL94 V0
    - 兼容焊锡炉温: 符合DIN EN 61760-1和IEC 60068-2-58标准,最高峰值温度260°C

    产品特点和优势


    1. 高效连接: PUSH WIRE®连接技术可快速稳固地固定导线,提供可靠的电气连接。
    2. 易于移除: 可通过专用工具轻松移除导线,方便维修和调试。
    3. 节省空间: 高度仅2.7 mm,适合在紧凑的空间内安装。
    4. 高可靠性: 采用高质量材料和设计,确保长期稳定运行。
    5. 环保材料: 兼容无铅回流焊接工艺,符合环保要求。

    应用案例和使用建议


    应用案例:
    该终端块广泛应用于自动化控制系统和工业设备中,特别是在高密度电路板布局的场合,如控制柜内部布线。
    使用建议:
    - 选择合适的导线规格: 根据具体应用需求选择适当的导线规格和长度,以保证连接质量和可靠性。
    - 正确的安装方向: 确保安装时按照规定的方向进行,避免错误安装导致功能失效。
    - 定期检查: 在使用过程中定期检查连接点,确保没有松动或损坏,以保持系统的正常运行。

    兼容性和支持


    - 兼容工具:
    - Item No. 2059-189:适用于2059系列SMD PCB终端块的操作工具
    - Item No. 206-859:适用于2060系列SMD终端块的操作工具
    - CAD文件下载: 提供多种设计软件的库文件,包括TARGET、EAGLE和DesignSpark,方便在不同平台上进行设计。

    常见问题与解决方案


    - 问题: 导线难以插入?
    - 解决方法: 确保导线剥皮长度合适,并使用正确的工具进行压接。
    - 问题: 连接不稳定?
    - 解决方法: 检查导线是否正确插入,确保没有松动;如果有必要,可以使用工具进行重新压接。
    - 问题: 温度过高导致故障?
    - 解决方法: 确认焊接温度在制造商规定的范围内,并避免长时间高温作业。

    总结和推荐


    综合评估:
    这款WAGO SMD PCB终端块具有高效、可靠、易用等特点,在工业控制和自动化系统中表现出色。它提供了出色的连接性能和较高的安全性,非常适合在紧凑空间内使用。
    推荐结论:
    强烈推荐使用这款WAGO SMD PCB终端块。其卓越的设计和稳定的性能使其成为自动化控制系统中不可或缺的组件。

2059-323/998-403参数

参数
通用封装 SMD,P=3mm
安装方式 弹簧安装,推入式,螺纹安装,贴片安装
零件状态 在售
包装方式 盒装,卷带包装

2059-323/998-403厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

2059-323/998-403数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-线至板 WAGO 2059-323/998-403 2059-323/998-403数据手册

2059-323/998-403封装设计

查看详情并下载
Symbol
Footprint
3D Model
