713-1418/105-000

厂牌: WAGO
产品描述:
供应商型号: Q-BN-713-1418/105-000
供应商: 期货订购
标准整包数: 1

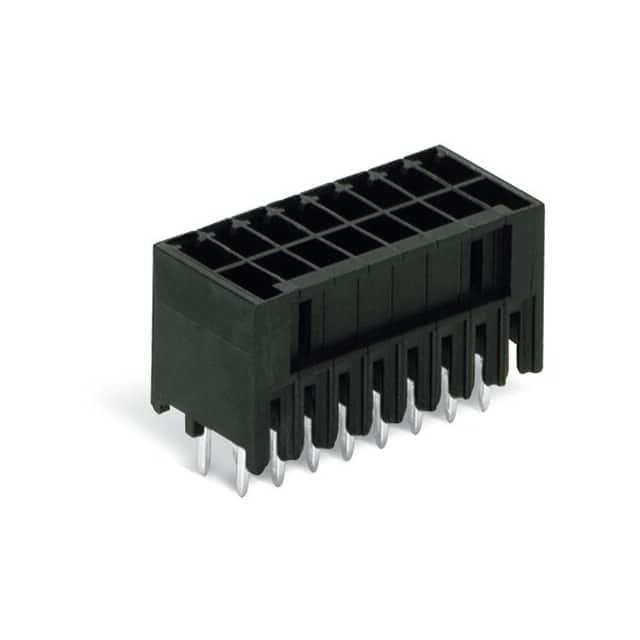

WAGO 接线座- 接头/插头和插口 713-1418/105-000

713-1418/105-000概述

    WAGO THR-Stiftleiste 713-1418/105-000 技术手册

    产品简介


    WAGO THR-Stiftleiste 713-1418/105-000 是一款专为表面贴装技术(SMT)制造而设计的插头式连接器,适用于“回流焊”焊接过程。它采用“带卷式”包装,便于自动组件装配到电路板上。这种连接器具有100%防误插设计,确保极性正确无误。此外,它还提供多种定制选项,如不同长度的焊接引脚、不同的针数以及镀金或部分镀金的触点表面,以满足各种特定需求。

    技术参数


    - 电气数据:
    - 额定电压:IEC/EN 60664-1: 80V / 160V
    - 冲击电压:IEC/EN 60664-1: 2.5kV
    - 环境等级II/2: 250V,冲击电压2.5kV
    - UL: 使用组B: 150V / 10A, 使用组C: 50V / 10A
    - CSA: 使用组B: 150V / 12A
    - 接触参数:
    - 插针数量:36
    - 层数:2层
    - 额定电流:10A
    - 几何数据:
    - 排间距:3.5mm
    - 宽度:64.5mm / 2.539英寸
    - 高度:15.9mm / 0.626英寸
    - 高度(离表面):13.5mm / 0.531英寸
    - 深度:13.3mm / 0.524英寸
    - 焊接引脚长度:2.4mm
    - 焊接引脚尺寸:0.8 x 0.8mm
    - 材料数据:
    - 颜色:黑色
    - 绝缘材料:聚苯二甲酰胺(PPA GF)
    - 火花耐受性:0.185MJ
    - 重量:8.906g
    - 环境条件:
    - 工作温度范围:-60℃至+100℃


    产品特点和优势


    WAGO THR-Stiftleiste 713-1418/105-000 的主要优势在于其100%防误插设计,保护了未插入时的插针不受损坏。这种设计不仅提高了操作安全性,还保证了长期的可靠性。同时,其可配置的特性使得用户可以根据具体的应用需求选择合适的焊接引脚长度和接触面处理方式。这种多功能性和高可靠性使其在工业自动化、通信设备等领域得到广泛应用。

    应用案例和使用建议


    在实际应用中,这款连接器广泛用于自动化控制设备、工业机器人和电信设备中。例如,在自动化生产线中,它可用于连接传感器和执行器之间的信号传输,确保高效稳定的通讯。在使用时,需注意以下几点:
    - 选择合适的焊接引脚长度:根据电路板厚度选择合适的焊接引脚长度,避免过长导致无法安装。
    - 正确的引脚排列:确保引脚排列符合电路板设计要求,避免短路或连接错误。
    - 充分考虑工作温度:确保工作环境的温度不超过产品的工作温度范围,以免影响正常工作。

    兼容性和支持


    WAGO THR-Stiftleiste 713-1418/105-000 支持多种电子设计软件,包括DesignSpark PCB(版本4.x及以上)、TARGET PCB Design Software(版本17.x及以上)和EAGLE PCB Design Software(版本6.x及以上)。这些支持软件的下载可以在WAGO官网上找到,便于工程师进行电路板设计和测试。

    常见问题与解决方案


    - 问题:焊接引脚长度不够导致无法安装。
    - 解决方案:选择合适长度的焊接引脚,重新订购或调整现有焊接引脚长度。
    - 问题:连接不稳固。
    - 解决方案:检查是否插针已正确插入并锁定,必要时重新插入或更换新的连接器。
    - 问题:温度过高影响正常使用。
    - 解决方案:检查工作环境的温度是否超出工作范围,确保工作环境温度适宜。

    总结和推荐


    综上所述,WAGO THR-Stiftleiste 713-1418/105-000 在电气特性和机械性能方面表现出色,具有100%防误插设计和高可靠性。它适用于多种应用场景,尤其适合于自动化控制、工业机器人和通信设备。对于需要高效稳定信号传输的场合,强烈推荐使用这款连接器。如果您对产品的详细规格或技术支持有任何疑问,可以联系WAGO的技术支持团队获取帮助。

713-1418/105-000参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 盒装

713-1418/105-000厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。
