232-147

厂牌: WAGO
产品描述:
供应商型号: Q-BN-232-147
供应商: 期货订购
标准整包数: 1

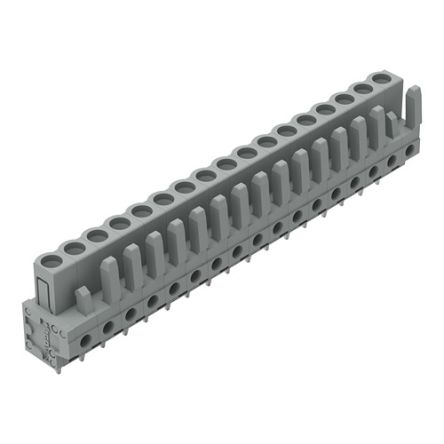

WAGO 接线座- 接头/插头和插口 232-147

232-147概述


    产品简介


    本文介绍了WAGO公司的THT(Through-Hole Technology)直插式接线端子产品——232-147。这款产品主要用于电路板间的连接和线缆到电路板的连接。产品型号为232-147的THT接线端子是17极,通过直插和烙锡引脚实现与电路板的连接。这种接线端子广泛应用于自动化控制、工业设备和各种需要高可靠性的电路板连接场合。

    技术参数


    - 额定电压:
    - IEC/EN 60664-1: III/3: 320V, III/2: 320V, II/2: 630V
    - UL 1059: Use Group B: 300V, Use Group D: 300V
    - CSA: Use Group B: 300V, Use Group D: 300V
    - 额定电流:
    - IEC/EN 60664-1: 12A
    - UL 1059: Use Group B: 15A, Use Group D: 10A
    - CSA: Use Group B: 15A, Use Group D: 10A
    - 接口数据:
    - 极数: 17
    - 层数: 1
    - 总共的电位数: 17
    - 几何数据:
    - 栅格间距: 5 mm (0.197 英寸)
    - 宽度: 86.5 mm / 3.406 英寸
    - 高度: 23.25 mm / 0.915 英寸
    - 高度从表面: 18.25 mm / 0.719 英寸
    - 深度: 11.6 mm / 0.457 英寸
    - 焊接针长度: 5 mm
    - 焊接针尺寸: 0.6 x 1 mm
    - 材料数据:
    - 颜色: 灰色
    - 绝缘材料组: I
    - 绝缘材料: 聚酰胺66 (PA 66)
    - 阻燃等级: UL 94 V0
    - 接触材料: 铜合金
    - 接触表面: 锌化
    - 发热量: 0.275 MJ
    - 重量: 15.722 g

    产品特点和优势


    该产品具有以下优势:
    - 接触保护:确保导体不会直接暴露,提高了可靠性。
    - 模块化设计:可进行不同数量的极数配置,以满足不同的应用需求。
    - 清晰区分:提供清晰的输入和输出隔离,便于电路板的设计和维护。
    - 抗腐蚀性:锌化的接触表面提高了耐久性和抗腐蚀性。
    - 多样化选择:可以订购其他规格的产品,如增加引线伸出量、镀金接触面等。


    应用案例和使用建议


    这款接线端子适用于多种应用场景,包括电路板之间的连接和线缆到电路板的连接。以下是一些使用建议:
    - 自动化设备:在自动化控制系统中,可以用于连接传感器、执行器和其他设备。
    - 工业设备:用于机器内部的电路连接,提高系统的稳定性和可靠性。
    - 电子设备:在需要高性能连接的应用中,如医疗设备和通讯设备。
    - 设计建议:在设计时,确保足够的散热空间,避免高温导致的损坏。此外,使用合适的焊接技术和工具,以确保焊接针与电路板的牢固连接。

    兼容性和支持


    该产品具有良好的兼容性,可与多种电子设备和系统配套使用。对于技术支持和售后服务,制造商提供多种方式的联系方式,包括电话和电子邮件支持。此外,还提供了多种CAD格式的数据,方便设计师进行集成。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题: 连接不稳定。
    - 解决方案: 确保焊接针正确插入并固定,检查焊接点是否有松动。
    - 问题: 接触不良。
    - 解决方案: 检查锌化层是否受损,更换磨损的接线端子。
    - 问题: 高温下性能下降。
    - 解决方案: 使用时注意散热,选择合适的工作温度范围内的产品。

    总结和推荐


    232-147是一款适用于多种场合的高质量接线端子产品,具有出色的电气性能和可靠的机械性能。其多功能性和广泛的适用性使其成为众多应用的理想选择。综合来看,推荐在需要高性能连接的场合使用此产品,特别是自动化设备、工业控制和电子设备等领域。

232-147参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 盒装

232-147厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

232-147数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 232-147 232-147数据手册

232-147封装设计

查看详情并下载
Symbol
Footprint
3D Model
