首页  >  产品百科  >  2604-1107

2604-1107

产品分类: 接线板-线至板
厂牌: WAGO
产品描述: PCB Terminal Block, operating lever, 4 mm2, Pin spacing 5 mm, 7-pole, Push- in Cage Clamp
供应商型号: Q-2604-1107
供应商: 云汉优选
标准整包数: 60

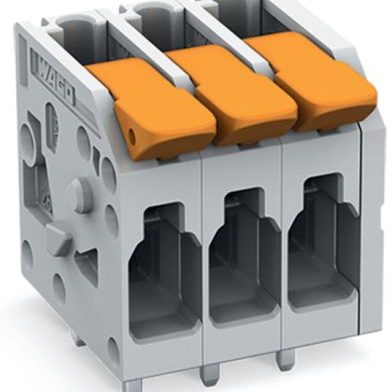

WAGO 接线板-线至板 2604-1107

2604-1107概述


    产品简介


    WAGO公司的2604-1107是一款用于印刷电路板(PCB)的终端块,具有操作杠杆和推入式CAGE CLAMP®连接技术。这种终端块主要用于实现电线的快速、无工具连接,适用于多种电子设备中的导线连接。其主要功能包括推入式终止实心和带护套的导线,提供直观且无工具操作的连接方式。此外,它还支持多芯电缆的便捷连接,并可以在连接过程中进行平行和垂直于导线入口方向的测试。这款产品广泛应用于工业自动化、控制系统和建筑自动化等领域。

    技术参数


    - 额定电压:IEC/EN 60664-1标准下为320V(III / 3),冲击电压为4kV(III / 3);400V(III/2),冲击电压为4kV(III / 2);630V(II / 2),冲击电压为4kV(II / 2)。在UL标准下,额定电压为300V(Use Group B和D)。
    - 额定电流:32A(IEC标准),20A(UL Use Group B),10A(UL Use Group D)。
    - 连接技术:推入式CAGE CLAMP®。
    - 操作类型:操作杠杆。
    - 适用导线范围:实心导线0.2至4mm²(24至12AWG),细绞导线0.2至4mm²(24至12AWG),带塑料套筒的细绞导线0.25至2.5mm²,不带塑料套筒的细绞导线0.25至2.5mm²,双套筒细绞导线0.25至1.5mm²。
    - 剥离长度:9至11mm(0.35至0.43英寸)。
    - 接线角度:0°至印刷电路板。
    - 极数:7极。
    - 总连接点数:7个。
    - 尺寸:宽度37.4mm,高度20.7mm,从表面的高度16.7mm,深度19.2mm。
    - 安装孔直径:1.3mm(+0.1mm)。
    - 重量:10.729g。
    - 温度范围:-60至105°C。
    - 认证:通过CB、DEKRA和UL认证。

    产品特点和优势


    WAGO 2604-1107的产品特点和优势如下:
    - 易操作性:采用操作杠杆设计,使用户能够轻松开启和关闭多个夹持单元,方便处理多芯电缆。
    - 高可靠性:具备可靠的CAGE CLAMP®连接技术,适用于实心和细绞导线,确保长期稳定的工作。
    - 多功能性:能够在连接过程中进行平行和垂直测试,方便维护和故障排查。
    - 广泛适用性:适用于各种工业自动化设备,包括控制和建筑自动化系统。

    应用案例和使用建议


    WAGO 2604-1107广泛应用于工业自动化、控制系统及建筑自动化系统中。例如,在大型机械设备的布线系统中,多芯电缆的高效连接成为必要,此时这款产品便能发挥重要作用。使用建议包括:选择合适尺寸的导线套筒以确保良好的电气连接;定期检查连接点的稳固性,确保长期可靠运行。

    兼容性和支持


    WAGO 2604-1107在电气连接方面表现出色,可以与其他制造商的电气设备兼容。WAGO公司提供全面的技术支持和售后服务,用户可以通过电话、邮件等方式获取帮助。

    常见问题与解决方案


    - 问题:无法正确插入导线。
    解决方案:检查导线是否符合规定的尺寸范围,并确保导线剥线长度在规定范围内。
    - 问题:连接松动。
    解决方案:检查操作杠杆是否已完全锁紧,并重新测试连接。

    总结和推荐


    WAGO 2604-1107凭借其高效的操作方式、稳定的电气连接性能和广泛的应用范围,成为市场上值得信赖的PCB终端块之一。其操作简便、兼容性强等特点使其在市场上具有很强的竞争力。因此,我强烈推荐此款产品给需要高效、可靠连接解决方案的用户。

2604-1107参数

参数
安装方式 夹子安装,弹簧安装,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装

2604-1107厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

2604-1107数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-线至板 WAGO 2604-1107 2604-1107数据手册

2604-1107封装设计

查看详情并下载
Symbol
Footprint
3D Model
