2086-3122

产品分类: 接线板-线至板
厂牌: WAGO
产品描述:
供应商型号: 2086-3122
供应商: 云汉优选
标准整包数: 1

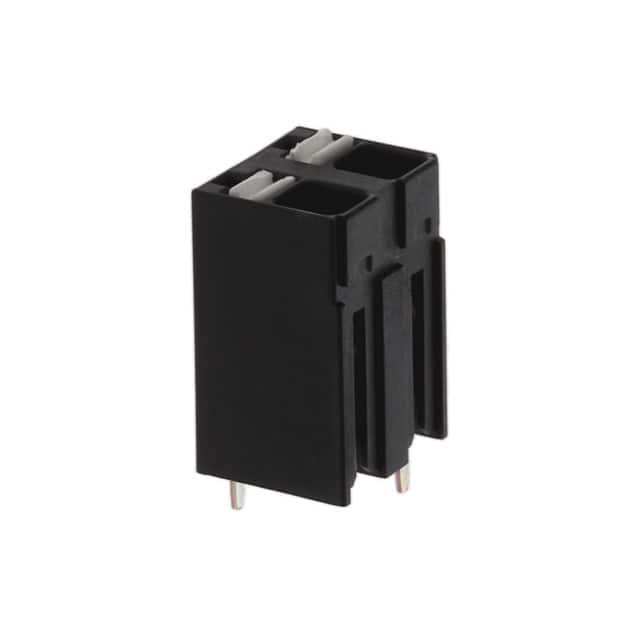

WAGO 接线板-线至板 2086-3122

2086-3122概述


    产品简介


    WAGO公司的2086-3122型号是推压式接线端子(THR PCB terminal block),适用于紧凑设备连接、面板穿通和空间受限的应用场合。该产品采用Push-in CAGE CLAMP®技术,能够实现实心导线和细丝绞合导线的推入式接线,同时支持带和不带绝缘套的导线。此外,该产品提供表面贴装技术(SMT)和通孔技术(THR)两种版本,以满足不同应用场景的需求。

    技术参数


    - 尺寸: 宽度9.2毫米,高度16毫米,深度7.8毫米
    - 导线范围: 实心导线:0.14至1.5平方毫米;细丝绞合导线:0.14至1.5平方毫米
    - 针间距: 5毫米
    - 额定电压:
    - IEC/EN: 500伏(III/3), 630伏(III/2)
    - UL: 300伏(Use Group B/D)
    - CSA: 300伏(Use Group B/D)
    - 额定电流: 17.5安培(IEC),10安培(UL/CSA)
    - 材料: 绝缘材料为聚苯并酰胺(Polyphthalamide, PPA GF),接触材料为电解铜(Electrolytic copper, Cu),表面镀锡

    产品特点和优势


    - 紧凑设计: 紧凑的尺寸使其特别适合空间受限的应用场景。
    - 多功能连接: 支持实心和细丝绞合导线的推入式接线,提高了连接的灵活性。
    - 多用途: 提供表面贴装技术和通孔技术版本,适应不同安装需求。
    - 安全性高: 满足IEC、UL和CSA等多个国际标准认证,确保安全可靠。

    应用案例和使用建议


    应用场景
    1. 工业自动化: 在需要紧凑安装的空间内进行接线。
    2. 电力分配: 面板穿通,实现高效、可靠的电力分配。
    3. 通信设备: 用于通信设备的内部布线,提供稳固可靠的连接。
    使用建议
    - 在安装过程中,确保导线插入到位,以确保良好的电接触。
    - 使用合适的工具(如WAGO的210-719操作工具)可以更方便地插入和移除导线。
    - 标记每个引脚的位置,以便于后期维护和检查。

    兼容性和支持


    - 兼容性: 该产品可与其他WAGO品牌的同类产品无缝集成。
    - 支持和维护: WAGO公司提供详细的安装说明和技术支持,可以通过电话(1-800-DIN-RAIL)或电子邮件(info.us@wago.com)获取帮助。

    常见问题与解决方案


    1. 导线连接不稳:
    - 解决办法: 检查导线是否完全插入到接线端子中,确保无松动。
    2. 接触电阻过高:
    - 解决办法: 清理接触点,确保无氧化物或其他杂质。
    3. 无法插入细丝绞合导线:
    - 解决办法: 使用合适的绝缘套,减少导线的直径。

    总结和推荐


    WAGO 2086-3122型号的THR PCB终端块凭借其紧凑设计、多功能连接能力和高安全性,在工业自动化、电力分配和通信设备等领域有着广泛的应用。推荐在需要高效、可靠接线的应用场合中使用此产品。

2086-3122参数

参数
长*宽*高 9.2mm(宽度)*16mm(高度)
安装方式 夹子安装,按扣安装,螺纹安装,通孔安装
零件状态 在售
包装方式 托盘

2086-3122厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

2086-3122数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-线至板 WAGO 2086-3122 2086-3122数据手册

2086-3122封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5.5229
360+ ¥ 4.573
720+ ¥ 4.4526
库存: 150
起订量: 1 增量: 360
交货地:
最小起订量为:1
合计: ¥ 5.52
直接购买
加入购物车
