756-9210/060-000

产品分类: 圆形连接器
厂牌: WAGO
产品描述: Female Sockets,Receptacle,Threaded 5pin Zinc Die Cast 4A 银色 导线安装,自由悬挂,通孔安装 38mm(长度)*20mm(高度)
供应商型号: Q-756-9210/060-000
供应商: WAGO
标准整包数: 1

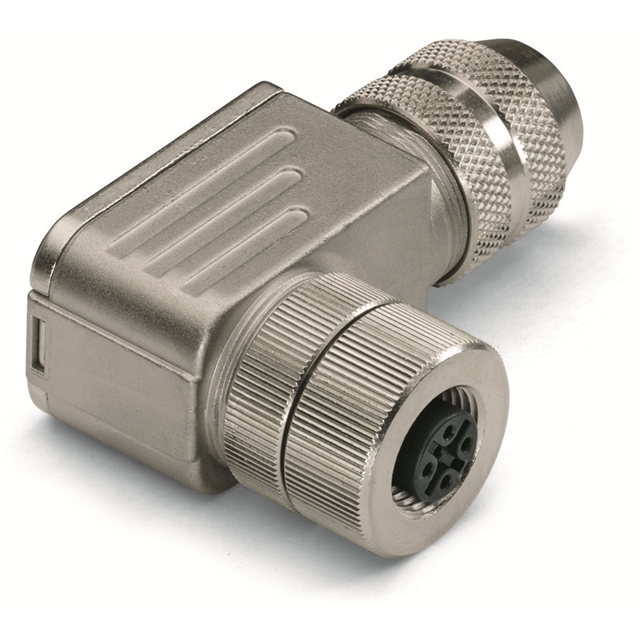

WAGO 圆形连接器 756-9210/060-000

756-9210/060-000概述

    M12 CANopen & DeviceNet Socket 技术手册

    产品简介


    本手册介绍的是由WAGO公司生产的M12 CANopen和DeviceNet插座(型号756-9210/060-000)。该插座具有5个触点,采用了弹簧夹连接技术,适用于工业自动化和控制系统的连接。它能够实现CANopen和DeviceNet通信协议的连接,并具有IP67级别的防水防尘能力,在工业现场环境中有广泛的应用。

    技术参数


    - 材料:外壳材质为锌合金压铸,表面镀镍处理;接触体材质为黄铜;绝缘体材质为PA/PBT;密封件材质为氯丁橡胶,O形环材质为氟橡胶。
    - 电气参数:接触点数为5个,最大导线截面积为0.5 mm²(AWG 20),额定电流为4 A(40°C时),额定电压为125 V,测试电压为1.5 kV AC,过渡电阻小于等于3 mΩ,过电压类别II,污染等级为3级。
    - 温度范围:工作温度范围为-25°C至+85°C。
    - 电缆直径:适用电缆直径为6 mm至8 mm。
    - 连接类型:锁定类型为螺纹锁定M12,匹配次数为100次。

    产品特点和优势


    1. 多功能性:兼容CANopen和DeviceNet两种主流通信协议,适合多种工业应用需求。
    2. 高可靠性:采用弹簧夹连接技术,提供更可靠的电气连接。
    3. 耐用性:锌合金压铸外壳,IP67级别防水防尘,能够在恶劣的工业环境中长期稳定工作。
    4. 灵活安装:可旋转并固定在四个不同的90度位置上,方便用户根据具体应用场景进行调整。

    应用案例和使用建议


    - 工厂自动化:在需要高可靠性的自动化生产线中,这款插座可以用于传感器与控制器之间的连接。
    - 铁路运输系统:列车内部各模块间的信号传输,如车厢之间通信连接。
    - 机器视觉系统:相机与控制器间的数据传输,确保高精度图像传输。
    使用建议:在安装过程中注意检查所有组件是否安装到位,并确保密封圈正确放置,以保证达到IP67防护等级。在进行多次插拔后,定期检查接头是否松动,必要时更换密封圈,以保持良好密封性能。

    兼容性和支持


    - 兼容性:此款插座可与各种标准M12电缆配套使用,且适配多种工业自动化控制系统,如Siemens S7-1200/1500、Beckhoff CX系列等。
    - 支持服务:WAGO公司提供全面的技术支持和售后服务,包括产品安装指导、故障排查等。

    常见问题与解决方案


    - 问题1:插座连接不稳定。
    - 解决方案:检查是否有足够的拧紧力矩,并确认锁紧装置是否完全锁紧。
    - 问题2:电缆容易脱落。
    - 解决方案:检查是否有正确安装O型密封圈,并确保锁紧螺母完全锁紧。
    - 问题3:插座损坏。
    - 解决方案:如果发生此类情况,建议联系WAGO官方客服获取专业维修或更换服务。

    总结和推荐


    综上所述,WAGO的这款M12 CANopen和DeviceNet插座凭借其出色的电气性能、耐用性以及易于安装的特点,非常适合应用于工业自动化领域。对于需要高可靠性和稳定性的场合,我们强烈推荐使用这款产品。同时,WAGO提供的优质售后服务也为最终用户提供了有力保障。

756-9210/060-000参数

参数
触头镀层 - 配接 -
类型 Female Sockets,Receptacle,Threaded
颜色 银色
端接 -
额定电流 4A
外壳材料 Zinc Die Cast
针脚数 5pin
长*宽*高 38mm(长度)*20mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装

756-9210/060-000厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

756-9210/060-000数据手册

厂牌 PDF简要描述 下载
WAGO 圆形连接器 WAGO 756-9210/060-000 756-9210/060-000数据手册

756-9210/060-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
