231-114/027-000

厂牌: WAGO
产品描述:
供应商型号: Q-BN-231-114/027-000
供应商: 期货订购
标准整包数: 1

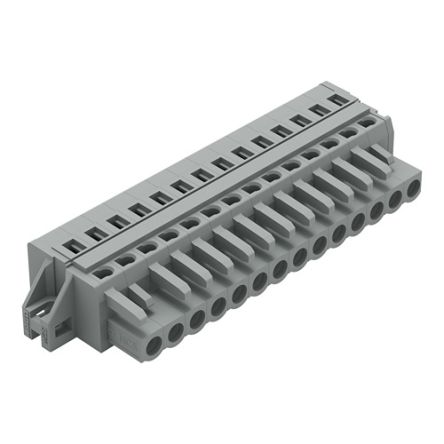

WAGO 接线座- 接头/插头和插口 231-114/027-000

231-114/027-000概述

    电子元器件产品技术手册

    产品简介


    本产品是一款适用于各种导体类型的14极公插头(1-conductor female plug),配备夹紧环(clamping collar)。该产品支持的导线截面积为2.5 mm²,针间距为5 mm,具有多种标准认证,如IEC/EN 60664-1、UL 1059、CSA等,适用于工业控制及配电系统中。

    技术参数


    - 电气规格:
    - 额定电压(过电压类别III / 污染程度2):320V
    - 冲击电压额定值(过电压类别III / 污染程度2):4 kV
    - 冲击电压额定值(过电压类别II / 污染程度2):4 kV
    - 额定电流:16 A
    - 额定电压(UL Use Group B):300 V
    - 额定电流(UL Use Group B):15 A
    - 额定电压(UL Use Group D):300 V
    - 额定电流(UL Use Group D):10 A
    - 额定电压(CSA Use Group B):300 V
    - 额定电流(CSA Use Group B):15 A
    - 额定电压(CSA Use Group D):300 V
    - 额定电流(CSA Use Group D):10 A
    - 连接技术:
    - 连接技术:CAGE CLAMP®
    - 操作工具类型:操作工具
    - 支持导体类型:实心导体、细绞线导体、带套管的细绞线导体
    - 导体范围:0.08 … 2.5 mm² / 28 … 12 AWG
    - 剥皮长度:8 … 9 mm / 0.31 … 0.35 英寸
    - 总连接点数:14个
    - 插针间距:5 mm(0.197 英寸)
    - 宽度:84.8 mm / 3.339 英寸
    - 高度:14.3 mm / 0.563 英寸
    - 深度:26.45 mm / 1.041 英寸
    - 机械数据:
    - 安装方式:安装法兰
    - 接触类型:插座
    - 材料:聚酰胺66(PA 66)绝缘材料,铬镍弹簧钢(CrNi)夹紧弹簧
    - 阻燃等级(UL94):V0
    - 环境要求:
    - 工作温度范围:-60 ... +85 °C

    产品特点和优势


    该插头具有多功能性,支持多种导体类型,可通过垂直和水平CAGE CLAMP®实现快速预装配和端子上的电线连接。该产品还提供集成测试端口,有助于简化安装过程。此外,该产品采用镀锡铜合金接触材料,提高了电气稳定性和耐久性。其优异的电气性能和广泛的工作温度范围使其非常适合工业控制和配电应用。

    应用案例和使用建议


    该产品适用于各种工业应用,如自动化控制系统、工业机器人、数据中心等。对于需要高可靠性和广泛温度适应性的应用尤为合适。使用时应注意正确的剥皮长度和合适的操作工具以确保最佳连接效果。建议根据应用的具体需求选择合适的导体类型和尺寸。

    兼容性和支持


    - 兼容产品: 包括不同型号的操作工具、绝缘停止装置和跳线等配件。
    - 支持信息: 用户可以访问制造商的官网获取更多技术支持和服务信息。如果有任何疑问,可随时联系技术支持部门。

    常见问题与解决方案


    - 问题: 导体未正确插入
    - 解决方案: 确保剥皮长度符合技术参数要求,并使用适当的操作工具进行连接。
    - 问题: 连接松动
    - 解决方案: 检查导体插入是否到位,并确认夹紧装置已正确锁定。
    - 问题: 长期使用后出现腐蚀
    - 解决方案: 定期检查并更换已损坏或老化的部件,保持良好的维护习惯。

    总结和推荐


    这款由WAGO生产的14极公插头在电气性能、机械结构和环境适应性方面表现优异。其独特的多功能连接技术和广泛的适用范围使其成为工业自动化领域中不可或缺的元件。推荐在需要高可靠性和稳定性的场合使用。

231-114/027-000参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装

231-114/027-000厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

231-114/027-000数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 231-114/027-000 231-114/027-000数据手册

231-114/027-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
