231-308/102-000

厂牌: WAGO
产品描述:
供应商型号: Q-231-308/102-000
供应商: WAGO
标准整包数: 50

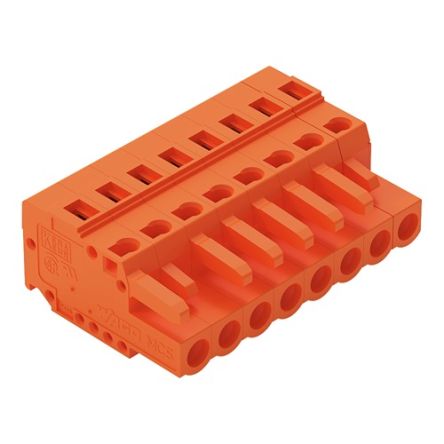

WAGO 接线座- 接头/插头和插口 231-308/102-000

231-308/102-000概述

    电子元器件产品技术手册

    产品简介


    WAGO公司生产的型号为231-308/102-000的单极母插头是一种多功能的连接器,专用于各种导线类型的通用连接。这款母插头的特点是支持快速预装配和单元式接线,可通过垂直和水平的CAGE CLAMP®操作来实现便捷安装。集成的测试端口使得故障排查更加容易,并且支持不同的编码手指,可满足不同场合下的需求。此外,部分型号还提供金镀或部分金镀接触面,以增强电气性能。

    技术参数


    - 额定电压:符合IEC/EN 60664-1标准,过电压类别III/3时为320V,过电压类别III/2时为320V,过电压类别II/2时为630V。
    - 冲击电压:符合IEC/EN 60664-1标准,过电压类别III/3时为4kV,过电压类别III/2时为4kV,过电压类别II/2时为4kV。
    - 额定电流:16A。
    - 连接技术:采用CAGE CLAMP®技术,支持的操作工具种类多样,适用于不同规格的实心导体和细绞导体,导体截面积范围为0.08至2.5 mm²。
    - 连接点数:8个。
    - 宽度:40.64毫米(1.6英寸)。
    - 高度:14.3毫米(0.563英寸)。
    - 深度:26.45毫米(1.041英寸)。
    - 工作温度范围:-60°C至+85°C。
    - 材料:绝缘材料为聚酰胺66(PA66),阻燃等级达到UL94 V0标准;接触材料为铜合金,镀锡层。

    产品特点和优势


    - 多功能连接:适配多种导线类型,简化安装过程。
    - 便捷安装:支持垂直和水平的CAGE CLAMP®操作,便于电缆预装配和单元式接线。
    - 可靠测试:内置测试端口,方便检测连接状态。
    - 安全设计:通过多种认证标准,确保在极端环境下的安全性能。

    应用案例和使用建议


    - 工业自动化:适合用于各类自动化设备中的信号传输,由于其支持不同种类的导线,能够在复杂布线环境中灵活使用。
    - 建筑安装:由于其坚固耐用的设计,也非常适用于家庭和商业建筑的电力分配系统。
    - 使用建议:确保在连接前按照制造商提供的指引正确剥离导线的绝缘层,以免造成损坏。定期检查连接器的状态,及时更换磨损部件,保证系统的可靠性。

    兼容性和支持


    - 本产品与同系列的绝缘止退装置、锁紧帽和压接套管等配件兼容。
    - 用户可以联系WAGO公司获取详细的技术支持和售后服务信息。

    常见问题与解决方案


    - 问题:连接不稳定,易松动。
    - 解决方法:确保按压操作工具时力度适中,避免过度操作导致损坏。
    - 问题:无法正确读取测试结果。
    - 解决方法:检查测试端口是否清洁无损,适当调整测试工具的角度和力度。

    总结和推荐


    总体而言,型号231-308/102-000的单极母插头凭借其多功能性、便捷的安装方式以及高标准的安全性能,在工业自动化、建筑安装等多个领域展现出显著的应用价值。推荐对电气连接有高要求的项目采用此产品。

231-308/102-000参数

参数
长*宽*高 14.3mm*40.64mm*26.45mm
安装方式 导线安装,支架安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装

231-308/102-000厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

231-308/102-000数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 231-308/102-000 231-308/102-000数据手册

231-308/102-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
