806-105

产品分类: 接线板-线至板
厂牌: WAGO
产品描述: Wago PCB端子台, 5路, 5mm节距, 印刷电路板安装
供应商型号: Q-806-105
供应商: WAGO
标准整包数: 175
WAGO 接线板-线至板 806-105

806-105概述


    产品简介

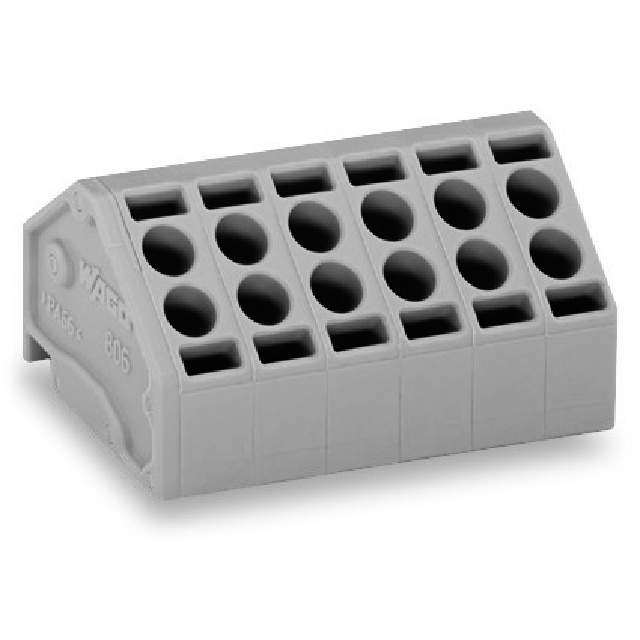

    2-Leiter-Leiterplattenklemme 806-105 是一款由 WAGO 生产的紧凑型双线接线端子块,采用 Push-in CAGE CLAMP® 技术。这款产品主要用于电气连接,支持直接插入细导线和细导线带端子套管。它具备两个引脚,适用于配电和电压分配,支持最多五路独立电路的连接。产品广泛应用于工业控制、楼宇自动化和电力分配等领域。

    技术参数


    - 额定电压:250V(类别III/3),320V(类别III/2),630V(类别II/2)
    - 冲击电压:4 kV(所有类别)
    - 额定电流:10A
    - 线缆尺寸:0.2 mm² 至 1.5 mm² / 24 AWG 至 16 AWG
    - 端子位数:5
    - 总接线点数:10
    - 宽度:26.5 mm
    - 高度:16.25 mm
    - 深度:19.8 mm
    - 连接方式:Push-in CAGE CLAMP®
    - 插头方向:90°
    - 连接器接触形式:弹簧片/插座
    - 材料:聚酰胺 66 (PA 66),镀锡铜合金,铬镍钢
    - 温度范围:-60°C 至 105°C

    产品特点和优势


    - Push-in CAGE CLAMP® 技术:用户可以无需工具即可将细导线直接插入,同时支持带端子套管的细导线,简化了接线过程。
    - 高可靠性:该产品通过了 DEKRA 和 UL 认证,确保在高电压、高冲击电压环境下的可靠运行。
    - 紧凑设计:体积小巧,占用空间少,特别适合在狭小空间内安装。
    - 方便维护:可轻松更换插件板,不影响通过电路的电流,提高了系统的可维护性。

    应用案例和使用建议


    应用案例:这款产品常用于工业控制系统、建筑自动化系统以及电气配电盘中。它支持多个独立电路的连接,非常适合需要多路信号和电源分配的应用场合。
    使用建议:
    - 在安装前,确保所使用的线缆符合规定的线径范围,以避免过载或短路的风险。
    - 推荐使用合适的工具进行压接,以确保良好的电气接触和安全性。
    - 定期检查接线端子的紧固情况,特别是在振动环境下的应用,确保长期可靠的运行。

    兼容性和支持


    兼容性:该产品支持多种线缆尺寸,适用于不同类型的细导线和带端子套管的导线。它与常见的 PCB 连接器兼容,可用于标准的 5mm 间距的接线板上。
    支持:如果您对产品有任何疑问或需要技术支持,可以通过电话 +49 (571) 887-44222 或电子邮件 info.de@wago.com 联系 WAGO 的客户服务团队。

    常见问题与解决方案


    问题1: 导线插入后未完全固定怎么办?
    解决方案:请检查导线是否正确插入并完全到位。如仍未固定,请重新插入或尝试轻轻按压以确保接触良好。
    问题2: 震动环境下接线端子是否会松动?
    解决方案:WAGO 设计了防震接线端子,在强烈震动环境中也能保持稳定。如发现接线端子松动,请使用合适工具进行重新压接。

    总结和推荐


    总结:WAGO 2-Leiter-Leiterplattenklemme 806-105 是一款高效、可靠的接线端子,具备多种优势。其紧凑的设计、易于使用的 Push-in CAGE CLAMP® 技术和高可靠性使其成为工业控制和配电应用的理想选择。
    推荐:鉴于其出色的性能和广泛的适用范围,我们非常推荐在工业控制和配电项目中使用 WAGO 2-Leiter-Leiterplattenklemme 806-105。它不仅能提高系统的整体性能,还能显著降低维护成本和时间。

806-105参数

参数
长*宽*高 26.5mm(宽度)*19.8mm(高度)
安装方式 弹簧安装,推入式,螺纹安装,通孔安装
包装方式 盒装

806-105厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

806-105数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-线至板 WAGO 806-105 806-105数据手册

806-105封装设计

查看详情并下载
Symbol
Footprint
3D Model
