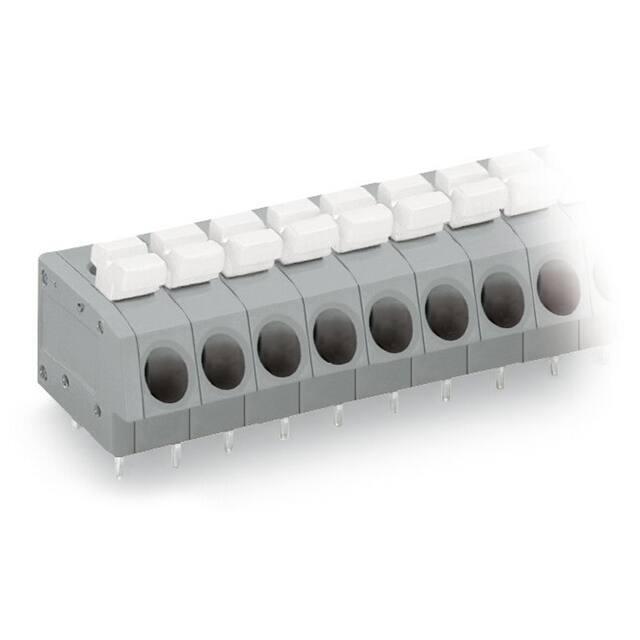

804-106

产品分类: 接线板-线至板
厂牌: WAGO
产品描述: Wago PCB端子排 照明连接器插座, 804系列, 6极, 6路
供应商型号: 804-106
供应商: 云汉优选
标准整包数: 1
WAGO 接线板-线至板 804-106

804-106概述

    电子元器件产品技术手册:1-CONDUCTOR PCB终端
    本文将详细介绍一款专用于PCB终端的1-CONDUCTOR产品。通过提取其技术手册的内容,我们将涵盖产品的基本信息、技术参数、特点及优势、应用案例、兼容性支持以及常见问题解答等方面,以便为用户提供全面的产品指南。

    产品简介


    1-CONDUCTOR是一款专门用于印刷电路板(PCB)终端连接的电子元器件。它采用了双焊锡针/极的设计,并且拥有间距为5mm的错列针布局。这款产品主要用于提供稳定的电流传输和可靠的电气连接,适用于各种工业控制设备、通信系统以及其他需要高可靠性的电子设备中。

    技术参数


    以下是从技术手册中提取的主要技术参数列表:
    | 参数 | 规格 |

    | 电线截面积范围 | 0.25 - 2.5 mm² |
    | 线径范围 | 20 - 12 AWG |
    | 焊锡带长度 | 10 - 11 mm |
    | 额定电压 | 320 V |
    | 冲击电压 | 4 kV |
    | 污染程度等级 | 2 |
    | 最大电流强度 | 24 A |
    | 针间距 | 5 mm |
    | 极数 | 6 |
    | 外形尺寸 | 高度: 14.4 mm |
    宽度: 31.5 mm |
    深度: 15 mm |
    | 连接点数量 | 6 |
    | 电位数量 | 6 |
    | 颜色 | 灰色 |
    此外,产品尺寸计算公式如下:
    \[ L = (\text{极数} \times \text{针间距}) + 1.5 \text{ mm} \]
    尺寸公差为:\(+0.1 \text{ mm}\)

    产品特点和优势


    1-CONDUCTOR具有以下特点和优势:
    - 高可靠性:经过严格测试的机械和电气性能,确保长期稳定运行。
    - 安装方便:设计有易于操作的按压按钮,便于快速安装。
    - 广泛应用:适用于多种工业控制设备和通信系统,满足不同需求。
    - 耐用性强:采用优质材料制造,能承受恶劣的工作环境。

    应用案例和使用建议


    根据技术手册提供的应用场景,该产品可以用于:
    - 工业自动化控制系统
    - 通信设备中的电源连接
    - 测试设备和测量仪器
    使用建议:
    - 在安装过程中,确保按照正确的顺序进行安装,避免错误连接导致损坏。
    - 使用适当的工具和技术,确保良好的焊接质量。
    - 注意环境条件,防止极端温度或湿度影响其性能。

    兼容性和支持


    该产品能够与标准的PCB和其他常见的电气连接件兼容。CADENAS公司为其提供了完善的客户支持服务,包括详细的使用说明和技术咨询服务。

    常见问题与解决方案


    - Q: 如何正确安装该产品?
    - A: 参照技术手册中的安装步骤,确保按照规定的顺序和方法进行。

    - Q: 发现接触不良怎么办?
    - A: 检查焊锡带是否完整无损,重新焊接以确保良好的电气连接。

    - Q: 如何清洁产品表面?
    - A: 使用软布和温和的清洁剂轻轻擦拭,避免使用刺激性强的化学品。

    总结和推荐


    1-CONDUCTOR以其卓越的性能和广泛的应用范围,在同类产品中脱颖而出。其易于安装、坚固耐用的特点使其成为众多应用场合的理想选择。我们强烈推荐这款产品给需要高效、可靠的PCB连接解决方案的专业用户。

804-106参数

参数
安装方式 夹子安装,按扣安装,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装

804-106厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

804-106数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-线至板 WAGO 804-106 804-106数据手册

804-106封装设计

查看详情并下载
Symbol
Footprint
3D Model
