280-624/281-434

厂牌: WAGO
产品描述:
供应商型号: Q-BN-280-624/281-434
供应商: 期货订购
标准整包数: 1
WAGO 接线座- Din 轨道/通道 280-624/281-434

280-624/281-434概述

    WAGO 280-624/281-434 LED Terminal Block 技术手册

    1. 产品简介

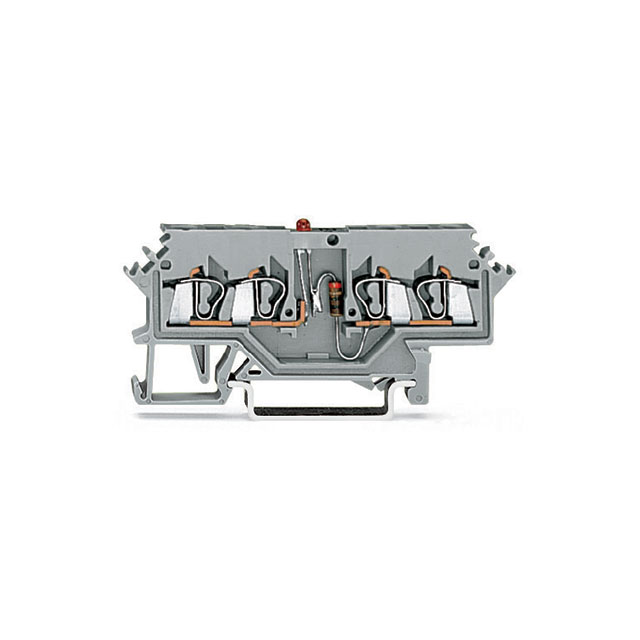

    WAGO 280-624/281-434 是一款带红色LED指示灯的导轨安装式终端块,专为工业自动化领域设计。该终端块适用于24 V直流电压系统,具有四通道连接,可提供直观的接线状态指示。由于其紧凑的设计,它非常适合空间有限的应用场合。主要功能包括:
    - 带红色LED的接线状态指示
    - 24 VDC 供电
    - 四导体连接
    - 宽度仅为5毫米
    应用领域广泛,如工厂自动化、过程控制、楼宇自动化等,特别是在需要清晰指示接线状态的场合。

    2. 技术参数


    - 电气数据:
    - 电压类型:直流
    - 额定电压:24 V
    - 额定电流:0.025 A
    - 连接数据:
    - 连接技术:CAGE CLAMP®
    - 操作工具:操作手柄
    - 连接导线材料:铜
    - 固态导线:0.08 ~ 2.5 mm² / 28 ~ 14 AWG
    - 细丝导线:0.08 ~ 2.5 mm² / 28 ~ 14 AWG
    - 剥线长度:8 ~ 9 mm / 0.31 ~ 0.35 英寸
    - 连接点数:4个
    - 接线方式:前入式接线
    - 几何数据:
    - 宽度:5 mm / 0.197 英寸
    - 高度(从DIN-35导轨上缘):28 mm / 1.102 英寸
    - 深度:73 mm / 2.874 英寸
    - 机械数据:
    - 设计:水平
    - 安装方式:DIN-35导轨
    - 标记等级:侧面标记
    - 材料数据:
    - 颜色:灰色
    - 绝缘材料:聚酰胺66(PA 66)
    - 火灾负载:0.141 MJ

    3. 产品特点和优势


    - 直观指示:内置红色LED指示灯,方便识别接线状态,减少错误率。
    - 高可靠性:采用CAGE CLAMP® 连接技术,确保稳定的电气接触。
    - 紧凑设计:仅5毫米宽,适合空间受限的应用环境。
    - 广泛应用:适用于多种工业自动化场景,如工厂自动化、楼宇自动化等。
    - 多极连接:每个单元包含四个连接点,便于布线管理。

    4. 应用案例和使用建议


    应用案例:
    在工厂自动化生产线中,该终端块可以用于设备之间的信号传输,通过红色LED指示灯监控信号状态。例如,在机器人的控制系统中,利用该终端块连接传感器与控制器,当设备运行正常时,LED亮起;若发生故障,则红灯熄灭或闪烁。
    使用建议:
    - 在进行接线操作前,确认所有电气参数符合要求。
    - 使用配套的操作工具以确保正确的剥线长度和稳定的电气接触。
    - 定期检查接线状态,特别是当LED指示灯异常时。

    5. 兼容性和支持


    该终端块与以下产品兼容:
    - 绝缘止动件(如280-470、280-471、280-472)
    - 操作工具(如210-657、210-658、210-720)
    - 跳线器(如210-103、210-123、249-123)
    厂商提供了广泛的配件和支持服务,包括技术文档、操作指南及售后服务。

    6. 常见问题与解决方案


    问题1:如何正确使用操作工具进行接线?
    - 解决方案:使用厂商提供的操作工具,并按照手册中的说明进行操作。确保导线的剥线长度准确无误,避免损伤内部接线。
    问题2:接线完成后,LED指示灯未亮起。
    - 解决方案:检查电源供应是否正常,确认接线点无虚接或短路现象。同时,验证LED指示灯的电路连接是否正确。

    7. 总结和推荐


    总结:
    WAGO 280-624/281-434 LED终端块以其紧凑的设计、高可靠性和直观的指示功能,在工业自动化领域表现出色。其兼容性强,支持丰富的配件选择,并提供全面的技术支持。
    推荐:
    对于需要精确监控接线状态的应用场合,强烈推荐使用此产品。它的优越性能将极大提升系统的稳定性和操作效率。

280-624/281-434参数

参数
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装

280-624/281-434厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

280-624/281-434数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- Din 轨道/通道 WAGO 280-624/281-434 280-624/281-434数据手册

280-624/281-434封装设计

查看详情并下载
Symbol
Footprint
3D Model
