733-340/105-604/997-446

厂牌: WAGO
产品描述:
供应商型号: Q-BN-733-340/105-604/997-446
供应商: 期货订购
标准整包数: 1
WAGO 接线座- 接头/插头和插口 733-340/105-604/997-446

733-340/105-604/997-446概述

    THR Male Header 733-340/105-604/997-446 技术手册解析

    1. 产品简介


    THR(Through Hole Re-flow)系列插头是专为表面贴装技术(SMT)中的回流焊接工艺设计的。本产品适用于印刷电路板(PCB)自动化装配,是一款具备优异性能和防护特性的插头。它们通常用于工业自动化、控制和测量设备等要求高可靠性和高稳定性的应用场合。

    2. 技术参数


    - 额定电压(III/3): 80V
    - 额定冲击电压(III/3): 2.5kV
    - 额定电流: 6A
    - 针距: 2.5mm(0.098英寸)
    - 宽度: 27.5mm(1.083英寸)
    - 高度: 11.3mm(0.445英寸)
    - 焊针长度: 2.4mm
    - 焊针尺寸: 0.8mm x 0.8mm
    - 过孔直径(THR): 1.2mm (+0.1)
    - 热熔穿透设计: 提供较低的焊接温度
    - 针数: 10
    - 材质: 黑色电镀电解铜,聚苯酰胺增强材料(PPA GF)
    - 阻燃等级: UL94 V0
    - 极限温度范围: -60°C 至 +100°C

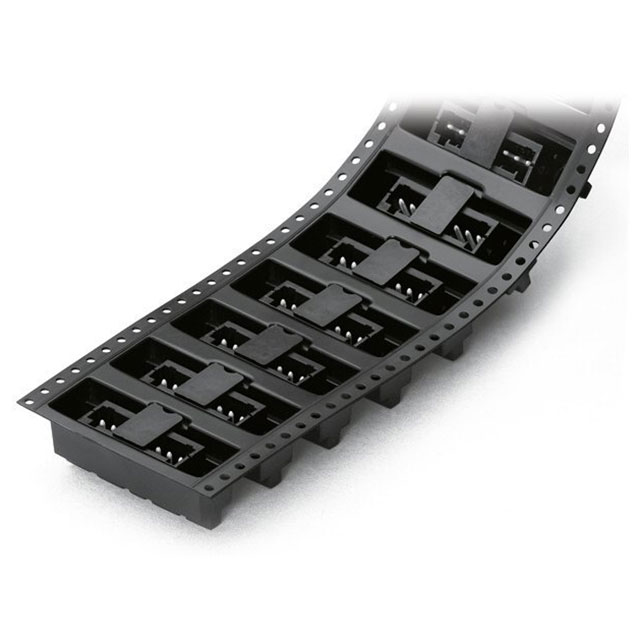

    - 包装方式: 盒装
    - 国家产地: 德国

    3. 产品特点和优势


    THR 插头以其100%的错配保护功能而著称,确保了可靠的电气连接。同时,采用独特的热熔穿透设计,能够显著降低焊接过程中的温度需求,从而减少对电子组件的影响。此外,该插头还具备多种配置选项,如镀金触点,不同的触点数目,以及其他焊针长度,为用户提供了更多的选择和灵活性。

    4. 应用案例和使用建议


    该THR插头广泛应用于自动化控制系统、测量设备和工业应用中。例如,在智能电网项目中,它可用于连接传感器和其他设备以收集数据。在实际应用中,建议优先考虑使用标准焊锡膏进行焊接,避免由于焊锡膏不均导致的焊接不良。另外,由于该插头具有良好的防潮和抗高温特性,因此在高湿度和高温环境下也能保持稳定的电气性能。

    5. 兼容性和支持


    THR插头可与WAGO的其他产品良好兼容,如配套使用的编码键733-331。WAGO公司还提供丰富的技术支持资源,包括多种格式的CAD文件和与主流PCB设计软件的兼容库文件,如TARGET、DesignSpark和EAGLE等。

    6. 常见问题与解决方案


    - Q: 如何确保正确的错配保护?
    - A: 仔细检查插头的针脚排列和焊点质量,确保没有错误连接。
    - Q: 在高温环境中如何保证稳定性?
    - A: 确保所有部件都经过适当的预热和后处理,避免因温度变化导致的热应力。
    - Q: 如何选择合适的焊料?
    - A: 推荐使用标准焊锡膏,按照制造商的指导书进行操作。

    7. 总结和推荐


    THR插头凭借其高性能、高可靠性及广泛的兼容性,在工业自动化领域中展现出卓越的优势。无论是对于追求高精度测量系统的开发人员,还是需要复杂信号接口的应用,这款产品都是一个理想的选择。强烈推荐给寻求高效连接解决方案的专业人士。

733-340/105-604/997-446参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装,袋装

733-340/105-604/997-446厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

733-340/105-604/997-446数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 733-340/105-604/997-446 733-340/105-604/997-446数据手册

733-340/105-604/997-446封装设计

查看详情并下载
Symbol
Footprint
3D Model
