231-126

产品分类: 接线座- 配件
厂牌: WAGO
产品描述:
供应商型号: Q-231-126
供应商: WAGO
标准整包数: 100
WAGO 接线座- 配件 231-126

231-126概述


    产品简介

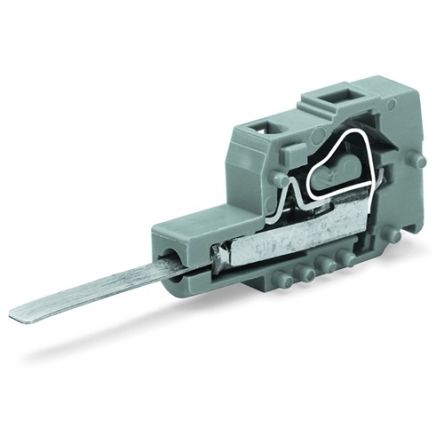

    WAGO公司的231-126型号测试插头模块(Testing plug module)是一款专门为280、736、737、738及780系列设计的产品,适用于各类工业控制系统的连接需求。该模块具有5毫米(0.197英寸)的引脚间距,能够提供可靠的电气连接,适合各种高要求的应用场景。其主要功能是作为测试点,帮助工程师进行电路调试和维护工作。

    技术参数


    - 额定电压(III/2):250伏特(V)
    - 额定冲击电压(III/2):2.5千伏特(kV)
    - 额定电流:0.5安培(A)
    - 总连接点数量:1个
    - 总电位数:1个
    - 连接类型数量:1种
    - 连接技术:CAGE CLAMP®
    - 细绞线导体:0.08至2.5平方毫米(mm²)或28至12美国线规(AWG)
    - 剥线长度:12至13毫米(mm)或0.47至0.51英寸(Inch)
    - 高度:14.3毫米(mm)或0.563英寸(Inch)
    - 深度:43.45毫米(mm)或1.711英寸(Inch)
    - 测试接触长度:17毫米(mm)
    - 颜色:灰色
    - 火负荷:0.024兆焦耳(MJ)
    - 重量:2.1克(g)

    产品特点和优势


    - 可靠性强:采用CAGE CLAMP®连接技术,保证电气连接的稳定性和可靠性。
    - 广泛适用:适合多种系列,适用于工业控制系统的测试和维护。
    - 精简设计:体积小巧,便于安装和操作。
    - 易于识别:采用统一的颜色标识,方便快速定位和使用。

    应用案例和使用建议


    该模块通常用于280、736、737、738和780系列的工业控制系统中。例如,在自动化生产线的控制柜中,可以利用该模块进行电路板的连接和测试。对于用户来说,建议在使用时确保剥线长度合适,避免过长或过短导致接触不良。此外,由于该模块支持的细绞线导体范围较广,可以根据实际情况选择合适的导线。

    兼容性和支持


    该产品与WAGO的多个系列相兼容,适用于工业自动化、电力系统等多个领域的控制系统。制造商WAGO提供全面的技术支持和服务,包括在线文档、用户指南和技术咨询。如果遇到任何技术问题,用户可以通过官方网站或电话联系客服获得帮助。

    常见问题与解决方案


    1. 问:如何确保正确的剥线长度?
    答:参考产品技术手册中的规定,确保剥线长度在12至13毫米之间,以保证良好的电气接触。
    2. 问:如何选择合适的导线?
    答:根据手册中的规定,可以选择导线直径为0.08至2.5平方毫米或28至12美国线规的导线,以确保符合产品的电气要求。
    3. 问:如何判断连接是否稳固?
    答:通过目视检查和轻微拉拽的方式,确认连接处无松动或脱落现象。

    总结和推荐


    综上所述,WAGO 231-126型号测试插头模块凭借其可靠的连接技术、广泛的适用范围和易用性,在工业控制领域具有较高的市场竞争力。其技术参数和应用特性使其成为许多专业工程师的首选。如果您正在寻找一款能够提供可靠连接并满足多种应用场景需求的测试插头模块,那么这款产品无疑是一个值得考虑的选择。

231-126参数

参数
长*宽*高 26.45mm(高度)
安装方式 螺纹安装,通孔安装
零件状态 在售
包装方式 盒装

231-126厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

231-126数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 配件 WAGO 231-126 231-126数据手册

231-126封装设计

查看详情并下载
Symbol
Footprint
3D Model
