首页  >  产品百科  >  890-882/011-000

890-882/011-000

厂牌: WAGO
产品描述:
供应商型号: Q-890-882/011-000
供应商: WAGO
标准整包数: 100

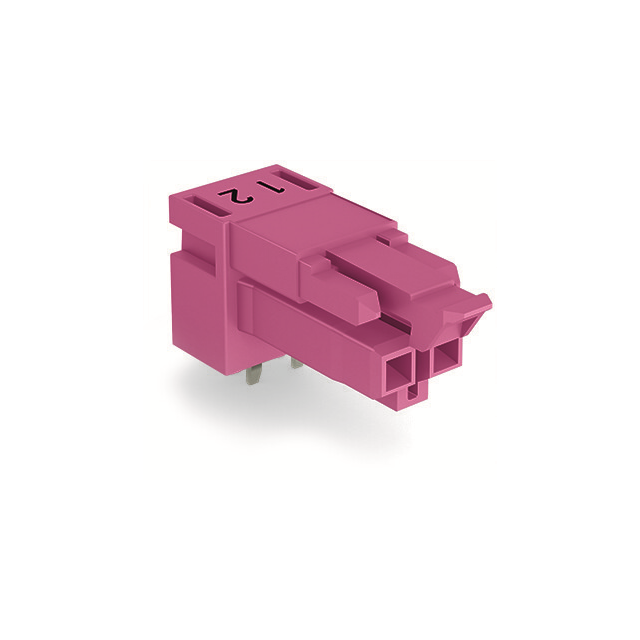

WAGO 接线座- 接头/插头和插口 890-882/011-000

890-882/011-000概述

    电子元器件产品技术手册解析
    本文将深入解析WAGO公司的一款名为890-882/011-000的插头(Buchse für Leiterplatten)的技术手册,详细阐述其技术参数、产品特点、应用场景及支持等内容。

    1. 产品简介


    这款插头属于用于印刷电路板的电子元件,其主要特点是两极设计并带有弯角。适用于各类需要安装在印刷电路板上的设备,尤其适合需要多层连接和高稳定性的场合。通过其独特的锁定机构,确保了与插座或插头连接时的高度可靠性和稳定性。

    2. 技术参数


    - 额定电压:250V
    - 冲击电压等级:4 kV
    - 额定电流:16A
    - 额定频率:未明确提及,但适用于交流或直流电路
    - 工作温度范围:-35°C至85°C
    - 外形尺寸:
    - 长度:28.4 mm / 1.118 英寸
    - 宽度:10.4 mm / 0.41 英寸
    - 高度:15.7 mm / 0.618 英寸
    - 材料:
    - 绝缘材料:尼龙66(PA 66),具有UL 94 V0级别的阻燃性能
    - 接触材料:铜及其合金,表面经过处理
    - 接口类型:适合焊接安装,接触方式为弹簧片/插座
    - 安装方向:0°(垂直于电路板)
    - 防护等级:IP20,具备基本防尘能力

    3. 产品特点和优势


    - 可锁扣设计:确保连接稳固,防止意外断开,特别适用于高振动或频繁操作的环境。
    - 宽工作温度范围:可在极端条件下保持正常工作,适用于工业自动化和户外应用。
    - 阻燃材料:采用UL 94 V0标准的绝缘材料,保证了在高温或短路情况下不会引发火灾,安全性高。
    - 轻量化设计:重量仅为2.47克,有助于减少整个系统的重量,提高便携性和灵活性。
    - 多极设计:提供了两个电位点,适用于复杂多级的应用场景,增强系统的整体可靠性和灵活性。

    4. 应用案例和使用建议


    这款插头非常适合用于需要高频连接和抗振性能的应用场合,如工业控制系统、电力转换装置、通讯基础设施和自动化设备等。对于需要进行复杂信号传输或多层连接的设计,它能够提供稳定的机械和电气连接。在实际使用过程中,建议选择合适的工作温度区间,并按照正确的焊接工艺进行安装以确保最佳效果。

    5. 兼容性和支持


    - 与其他元件的兼容性:此款插头适用于多种标准印刷电路板和连接器配置,能够与其他品牌和型号的同类元件良好配合。
    - 厂商支持:WAGO公司提供详尽的技术文档和客户服务热线,帮助客户解决任何使用中可能遇到的问题。

    6. 常见问题与解决方案


    - Q:插头与插座连接后不稳定怎么办?
    A:检查插头的锁定机构是否正确安装,确保插座无损伤且与插头匹配。
    - Q:发现插头表面有损坏怎么办?
    A:检查是否符合UL 94 V0阻燃标准,若不符合则可能需要更换新的插头。
    - Q:工作温度超过规定范围会导致什么后果?
    A:可能会导致电气性能下降甚至失效,务必遵循工作温度范围使用,必要时采取外部散热措施。

    7. 总结和推荐


    总体而言,WAGO的890-882/011-000插头凭借其坚固耐用的设计、广泛的工作温度范围及良好的电气性能,在众多应用场景中展现出色的表现。如果您正在寻找一款能够在恶劣环境下仍能保持稳定性能的插头,那么WAGO 890-882/011-000将是一个非常值得考虑的选择。

890-882/011-000参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 盒装

890-882/011-000厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

890-882/011-000数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 890-882/011-000 890-882/011-000数据手册

890-882/011-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
