2022-162

厂牌: WAGO
产品描述:
供应商型号: 2946-2022-162-ND
供应商: Digi-Key
标准整包数: 1

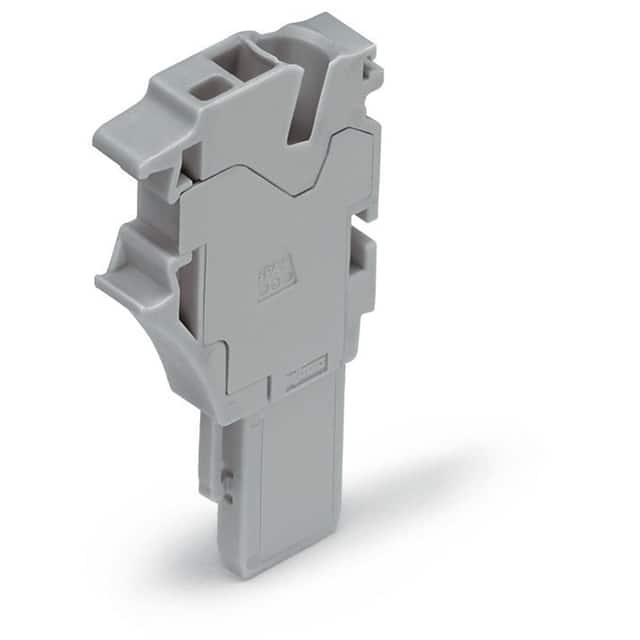

WAGO 接线座- 接头/插头和插口 2022-162

2022-162概述

    电子元器件产品技术手册 —— WAGO 2022-162

    1. 产品简介


    WAGO 2022-162 是一款专为导线连接设计的启动模块,采用1导线插孔结构,并集成了端板。其适用于690V额定电压及24A额定电流的应用场景。主要功能在于实现高效、可靠的电路连接,广泛应用于工业自动化、建筑电气等领域。

    2. 技术参数


    - 电气数据
    - 额定电压(III/3):690V
    - 冲击电压(III/3):6 kV
    - 额定电流:24A (32A可选)

    - 连接数据
    - 连接技术:压入式CAGE CLAMP®
    - 操作工具:操作杆
    - 可连接导体材料:铜
    - 导体横截面积:2.5mm²
    - 实心导线范围:0.25mm² 至 4mm² / 22AWG 至 12AWG
    - 细丝导线范围:0.25mm² 至 4mm² / 22AWG 至 12AWG
    - 剥线长度:10mm 至 12mm

    - 几何数据
    - 宽度:5.2mm / 0.205英寸
    - 高度:40.5mm / 1.594英寸
    - 深度:22.4mm / 0.882英寸

    - 机械数据
    - 标记级别:侧标记
    - 插头连接:母插口
    - 材料:聚酰胺66(PA 66)

    3. 产品特点和优势


    - 安全性高:符合EN 61984标准,确保在带电状态下禁止插拔操作,提升安全性。
    - 易用性强:采用压入式CAGE CLAMP®连接技术,简化安装过程,提高工作效率。
    - 耐用性好:采用聚酰胺66材料,耐热、耐腐蚀、抗冲击,保证长期稳定运行。
    - 广泛应用:适用于多种工业自动化、建筑电气等场景,满足不同需求。

    4. 应用案例和使用建议


    - 工业自动化:在自动化生产线中,WAGO 2022-162 可用于电机控制系统的电源连接,确保安全高效的电力传输。
    - 建筑电气:在楼宇布线系统中,它可用于照明、空调等设备的连接,提供可靠的电力保障。
    - 使用建议:
    - 确保在断电状态下进行插拔操作,避免安全事故。
    - 使用前仔细阅读并遵循安装指南,确保正确安装。
    - 选择合适的导线横截面积以保证最佳的电气性能。

    5. 兼容性和支持


    - 兼容产品:
    - 保护警告标志(Item No.: 2002-115)
    - 应力释放板(Item Nos.: 734-326 至 734-431)
    - 锁紧杠杆(Item Nos.: 2022-141 至 2022-152)
    - 专用工具(Item No.: 210-720)
    - 端帽(Item Nos.: 216-241 至 216-266)
    - 标签附件(Item Nos.: 2009-110 至 2009-135)

    6. 常见问题与解决方案


    - 问题1:如何正确安装?
    - 解答:请参照技术手册,使用正确的安装工具,确保导线正确插入并固定。
    - 问题2:如何检查接触是否良好?
    - 解答:使用万用表检测电阻,确保阻值在正常范围内。
    - 问题3:如何更换损坏部件?
    - 解答:根据手册中的指引,选择合适型号的备件进行更换,务必断电操作。

    7. 总结和推荐


    WAGO 2022-162 是一款高度可靠且实用的电子元器件产品,其卓越的安全性和便捷的操作使得它成为工业自动化和建筑电气领域的首选。其出色的电气特性和广泛的兼容性使其在市场上具有很强的竞争力。强烈推荐给需要高效、安全连接解决方案的客户。

2022-162参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装

2022-162厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

2022-162数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 2022-162 2022-162数据手册

2022-162封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.4388 ¥ 37.5079
10+ $ 3.1568 ¥ 26.6753
25+ $ 2.6595 ¥ 22.2566
50+ $ 2.422 ¥ 20.2687
100+ $ 2.2251 ¥ 18.6211
250+ $ 2.0206 ¥ 16.9102
500+ $ 1.9016 ¥ 15.9142
1000+ $ 1.8077 ¥ 15.1284
5000+ $ 1.6618 ¥ 13.9076
库存: 25
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 37.5
