2020-1204

产品分类: 接线条和转动板
厂牌: WAGO
产品描述:
供应商型号: Q-2020-1204
供应商: 云汉优选
标准整包数: 50

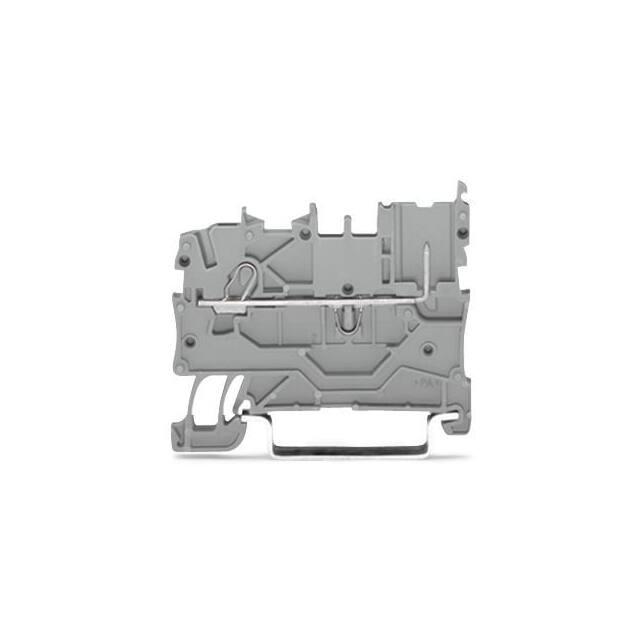

WAGO 接线条和转动板 2020-1204

2020-1204概述

    X-COM®@-SYSTEM MINI 和 X-COM®@-SYSTEM 技术手册概览

    1. 产品简介


    X-COM®@-SYSTEM MINI:
    X-COM®@-SYSTEM MINI 系列是一款紧凑型接线端子块,适用于单导体/单针接线端子(1-Conductor/1-Pin)和双导体/双针接线端子(2-Conductor/2-Pin)。这些端子块符合 DIN 35 铁轨标准,并按照 EN 60715 标准制造。主要适用于电力分配系统、自动化设备和工业控制系统等场合。
    X-COM®@-SYSTEM:
    X-COM®@-SYSTEM 系列接线端子同样适用于单导体/单针和双导体/双针接线端子,特别适合于需要高电流承载能力和严格绝缘要求的应用。其设计满足严格的电压和电流需求,并具有多种颜色选项,以适应不同应用需求。

    2. 技术参数


    - 额定电压: 500V
    - 额定冲击电压: 6 kV
    - 污染等级: 3
    - 接线端子宽度: 3.5 mm / 0.137 in
    - 导线截面积范围: 0.14 – 1 (1.5) mm² / AWG 24 – 16
    - 电流承载能力: 13.5 A (具体曲线可按需提供)
    - 模块长度: 9 – 11 mm / 0.39 in
    - 额定电压: 690 V
    - 额定冲击电压: 6 kV
    - 污染等级: 3
    - 接线端子宽度: 5.2 mm / 0.205 in
    - 导线截面积范围: 0.25 – 2.5 (4) mm² / AWG 22 – 12
    - 电流承载能力: 24 A (32 A)
    - 模块长度: 10 – 12 mm / 0.43 in

    3. 产品特点和优势


    - 紧凑设计: 体积小,占用空间少,适合密集安装。
    - 高电流承载能力: 能够处理大电流,适用于高功率应用。
    - 多色选择: 提供多种颜色,方便区分不同电路。
    - 绝缘性能: 污染等级3,适用于恶劣环境。
    - 标识系统: 提供配套的标记系统,便于后期维护和管理。

    4. 应用案例和使用建议


    应用案例:
    - 电力分配系统: 在高压输电系统中用于分线和保护。
    - 自动化设备: 在自动化设备中用于信号传输和控制。
    - 工业控制系统: 适用于需要高可靠性连接的应用。
    使用建议:
    - 导线连接: 确保导线正确插入接线端子,避免松动导致短路。
    - 标记管理: 使用标记系统进行清晰标记,便于后续维护和故障排查。
    - 环境适应性: 在高温、潮湿等环境中使用时,确保符合相关防护标准。

    5. 兼容性和支持


    这些接线端子块与 X-COM®@-SYSTEM 系列其他产品兼容,并且可以与各种品牌的标准 DIN 35 铁轨设备兼容。厂商提供了丰富的配件支持,包括标记系统、绝缘盖板等。如有任何技术支持需求,可以直接联系厂商获取帮助。

    6. 常见问题与解决方案


    - 问题1: 导线连接不稳定。
    - 解决方案: 确保导线插入深度正确,使用工具拧紧连接部分。

    - 问题2: 标记丢失。
    - 解决方案: 使用厂商提供的标记系统,定期检查并更新标记。
    - 问题3: 设备运行温度过高。
    - 解决方案: 检查环境通风情况,确保设备周围有足够的散热空间。

    7. 总结和推荐



    总结

    :
    X-COM®@-SYSTEM 系列接线端子凭借其紧凑的设计、高电流承载能力和广泛的兼容性,在电力分配系统、自动化设备和工业控制系统中展现出卓越的性能。其丰富的标识系统和完善的配件支持使其在实际应用中表现优异。
    推荐:
    对于需要高可靠性和易维护性的应用,强烈推荐使用 X-COM®@-SYSTEM 接线端子。其强大的性能和广泛的应用场景使其成为理想的工业连接解决方案。

2020-1204参数

参数
长*宽*高 48.5mm(长度)
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装

2020-1204厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

2020-1204数据手册

厂牌 PDF简要描述 下载
WAGO 接线条和转动板 WAGO 2020-1204 2020-1204数据手册

2020-1204封装设计

查看详情并下载
Symbol
Footprint
3D Model
