首页  >  产品百科  >  713-1414

713-1414

厂牌: WAGO
产品描述:
供应商型号: Q-713-1414
供应商: WAGO
标准整包数: 20

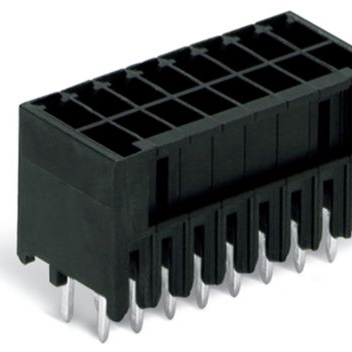

WAGO 端子 - PC 引脚插座/插座连接器 713-1414

713-1414概述

    # MULTI CONNECTION SYSTEM MINI HD 产品技术手册

    产品简介


    MULTI CONNECTION SYSTEM MINI HD 是一款高性能的多极连接系统,专为需要高可靠性连接的应用场景设计。产品主要包括直针头(Headers)、带CAGE CLAMP®连接的公接头(Female Connectors)以及带有多种固定方式(如螺丝/螺纹法兰)的部件。这些连接器广泛应用于工业自动化、医疗设备、通信设备和测试测量等领域,能够提供稳定的电流传输和信号连接。

    技术参数


    针间距
    - 针间距:3.5 mm / 0.138 in
    工作电压与电流
    - 最大工作电压:80 V / 2.5 kV
    - 最大电流:10 A
    - 导线范围:0.08 – 1.5 mm²(AWG 28 – 16 固体导线)
    0.08 – 1.5 mm²(AWG 28 – 18 灵活导线)
    尺寸规格
    - 钻孔直径:1.1 +0.1 mm
    - 连接器长度(L)计算公式:L = [(No. of poles/2) -1] x pin spacing + 5 mm
    工作环境
    - 工作温度范围:依据具体应用需求而定
    - 保护等级:100%防错配

    产品特点和优势


    1. 高可靠性:采用优质材料制造,具有出色的机械强度和电气性能。
    2. 防错配设计:100%防错配确保安装正确无误,提高系统稳定性。
    3. 多样化配置:支持多种针数和固定方式,满足不同应用场景的需求。
    4. 高效散热:通过合理的针间距设计,确保良好的热管理性能。

    应用案例和使用建议


    应用案例
    - 工业自动化:用于机器人控制系统的信号和电源连接。
    - 医疗设备:如超声波诊断仪中的传感器接口。
    - 通信设备:路由器和交换机之间的高速数据连接。
    使用建议
    - 在安装过程中,务必确保按照手册要求去除相关编码手指,以避免错误连接。
    - 根据实际布线情况选择合适的导线规格,确保电流承载能力。
    - 定期检查连接器的状态,及时更换老化或损坏的部件。

    兼容性和支持


    MULTI CONNECTION SYSTEM MINI HD 系列产品具有广泛的兼容性,可与其他标准接口配合使用。厂商提供详尽的技术支持和售后服务,包括产品培训、现场技术支持和定期维护服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接不稳定 | 确保安装时螺丝拧紧到位,并检查针脚是否有损坏。 |
    | 无法正确插入编码手指 | 检查编码手指是否正确去除,确保匹配无误。 |
    | 接触电阻过高 | 清洁接触点,检查是否使用了正确的导线规格。 |

    总结和推荐


    MULTI CONNECTION SYSTEM MINI HD 系列连接器以其卓越的性能和可靠性,在工业和商业应用中表现出色。无论是从产品设计还是用户体验来看,都展现了极高的专业水平。因此,我们强烈推荐该系列产品用于需要高可靠性的连接场合。

713-1414参数

参数
长*宽*高 13.3mm*50.5mm*17.3mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装

713-1414厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

713-1414数据手册

厂牌 PDF简要描述 下载
WAGO 端子 - PC 引脚插座/插座连接器 WAGO 713-1414 713-1414数据手册

713-1414封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 53.5457
库存: 20000
起订量: 20 增量: 20
交货地:
最小起订量为:20
合计: ¥ 1070.91
直接购买
加入购物车
