745-824

产品分类: 接线板-线至板
厂牌: WAGO
产品描述:
供应商型号: Q-745-824
供应商: 期货订购
标准整包数: 50

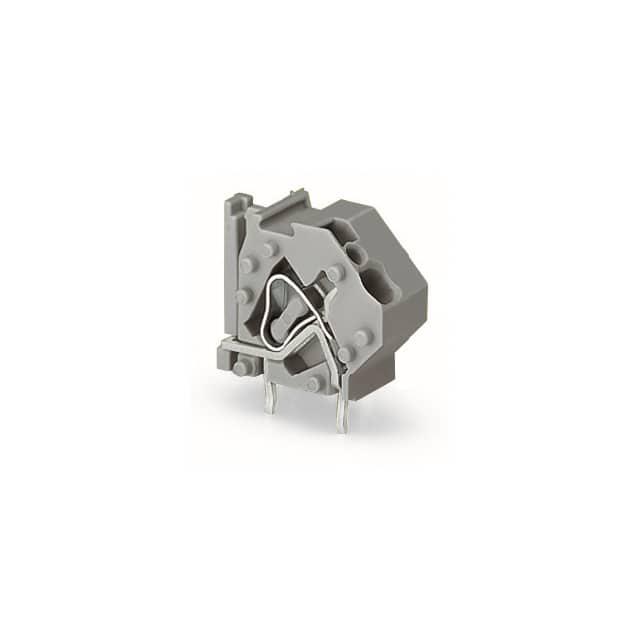

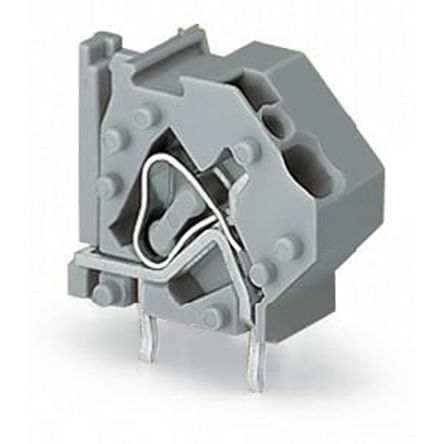

WAGO 接线板-线至板 745-824

745-824概述


    产品简介


    本文介绍的是型号为745-824的WAGO可堆叠PCB端子块。这种端子块采用CAGE CLAMP®连接技术,能够用于自定义的PCB端子条组装。该产品特别适合Ex-i应用,并且支持通过跳线条实现共用和分配电位的功能。此外,它还配备了两个焊接针以提高机械稳定性,并具有内置测试触点和用于标记的小槽,适用于Mini-WSB标记。此外,还可以通过WAGO销售部门或其他方式订购不同颜色和适用标准(如Ex e II和Ex i)的其他版本。

    技术参数


    电气数据
    - 额定电压 (III/3):630V
    - 额定冲击电压 (III/3):8 kV
    - 额定电压 (III/2):1000V
    - 额定冲击电压 (III/2):8 kV
    - 额定电压 (II/2):1000V
    - 额定冲击电压 (II/2):8 kV
    - 额定电流:32A
    美国UL认证
    - 额定电压 UL (使用组B):300V
    - 额定电流 UL (使用组B):20A
    - 额定电压 UL (使用组C):150V
    - 额定电流 UL (使用组C):20A
    - 额定电压 UL (使用组D):300V
    - 额定电流 UL (使用组D):10A
    加拿大CSA认证
    - 额定电压 CSA (使用组B):300V
    - 额定电流 CSA (使用组B):20A
    - 额定电压 CSA (使用组C):150V
    - 额定电流 CSA (使用组C):20A
    - 额定电压 CSA (使用组D):300V
    - 额定电流 CSA (使用组D):10A
    连接技术
    - 连接方式:CAGE CLAMP®
    - 导线尺寸范围:0.08 mm² - 4 mm² / 28 - 12 AWG
    - 带套管的细线尺寸范围:0.25 mm² - 2.5 mm²
    - 套管尺寸范围:0.25 mm² - 2.5 mm²
    - 剥线长度:8 mm - 9 mm / 0.31 - 0.35 英寸
    - 导线入板角度:45°

    产品特点和优势


    - 安全性高:经过多项国际标准认证,包括IEC/EN 60664-1、UL 1059、CSA等。
    - 机械稳定:配备双焊针以确保高机械稳定性。
    - 便于维护:集成测试触点,方便进行维护检查。
    - 易于标识:设有标记槽,方便安装标识。
    - 灵活性强:可根据需求定制不同颜色和其他规格的产品。

    应用案例和使用建议


    该产品广泛应用于工业自动化、能源管理和通信系统等领域。例如,在工厂自动化控制系统中,可以用于电机控制、传感器接口、电源分配等场合。为了更好地发挥其效能,建议如下:
    - 定期检查:在系统安装完毕后,应定期检查端子连接情况,确保没有松动。
    - 使用适配导线:使用适当规格的导线和套管,避免因导线过大或过小导致的连接不良。
    - 合理布局:在设计电路时,应考虑端子块的实际安装位置,尽量使其处于易于维护的地方。

    兼容性和支持


    该产品与其他标准的PCB端子配件兼容,例如标记卡、末端盖和跳线。通过WAGO提供的技术支持服务,可以获取详细的安装指南、维护手册和技术支持。另外,可以通过WAGO销售部门或官网查询相关的产品配置信息。

    常见问题与解决方案


    问题1:端子块的焊接针如何插入PCB?
    - 解决方案:确保焊接针的位置正确,使用适当的工具(如烙铁)进行焊接,注意不要让焊接温度过高损坏PCB。
    问题2:如何更换端子块上的测试触点?
    - 解决方案:使用配套的工具,轻轻拉出旧的测试触点,再将新的测试触点插入相应的位置。

    总结和推荐


    综上所述,型号为745-824的WAGO可堆叠PCB端子块是一款性能优异、安全可靠的产品。它不仅符合多种国际标准,还在结构设计和功能上表现出色。因此,我们强烈推荐该产品用于各类工业应用场合,特别是那些对安全性要求较高的环境。如果您有任何疑问,可以直接联系WAGO公司获取专业的技术支持。

745-824参数

参数
安装方式 夹子安装,弹簧安装,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装

745-824厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

745-824数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-线至板 WAGO 745-824 745-824数据手册

745-824封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 4.849
100+ ¥ 4.6625
库存: 200000
起订量: 50 增量: 50
交货地:
最小起订量为:50
合计: ¥ 242.45
