890-823/011-000

厂牌: WAGO
产品描述:
供应商型号: Q-890-823/011-000
供应商: WAGO
标准整包数: 100
WAGO 接线座- 接头/插头和插口 890-823/011-000

890-823/011-000概述

    WAGO 890-823/011-000 板对插连接器技术手册

    产品简介

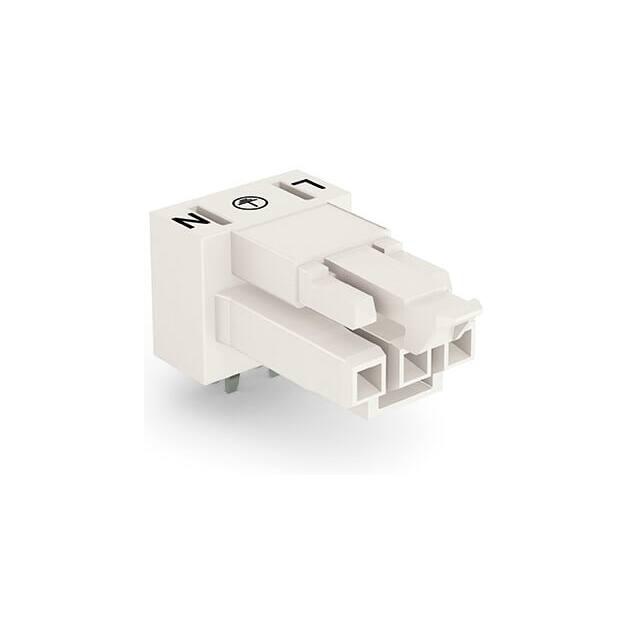

    WAGO 890-823/011-000 是一款专为印刷电路板设计的三极弯头板对板连接器。此连接器采用牢固的锁定机构,适用于各种工业控制和自动化设备中。它的主要功能是提供稳定可靠的电气连接,确保电路的正常运行。在工业自动化、机械设备控制等领域具有广泛的应用。

    技术参数


    - 电气参数
    - 额定电压:250V(III/3类别)
    - 冲击电压:4 kV(III/3类别)
    - 额定电流:16A
    - 接触数:3个
    - 安装参数
    - 极数:3
    - 层数:1
    - 潜在数:3
    - 几何参数
    - 网格尺寸:4.4 mm (0.173 英寸)
    - 宽度:14.8 mm (0.583 英寸)
    - 高度:15.7 mm (0.618 英寸)
    - 距表面高度:12.2 mm (0.48 英寸)
    - 深度:28.4 mm (1.118 英寸)
    - 机械参数
    - 插拔力:20-70 N(根据极数而异)
    - 锁紧力:> 80 N
    - 脱离力:20-70 N(根据极数而异)
    - 材料和环境参数
    - 隔离材料:尼龙 66 (PA 66),UL 94 V0 级
    - 触点材料:铜及其合金,镀层处理
    - 环境温度范围:-35°C 至 85°C

    产品特点和优势


    - 坚固耐用:连接器采用高耐磨的尼龙材料制造,能承受严苛的工业环境。
    - 易于安装:独特的锁紧机构使得安装更加便捷和安全,防止意外脱落。
    - 可靠接点:镀层处理的铜触点确保长期稳定可靠的电气连接。
    - 多用途设计:适用于多种不同的电路板设计和布线需求,提高系统的灵活性。

    应用案例和使用建议


    - 工业自动化:适合用于需要稳定电气连接的自动化生产线。
    - 机械设备控制:如机器人手臂等精密设备的控制接口。
    - 智能家居系统:作为家庭控制系统中的连接组件,提升系统的稳定性和安全性。
    使用建议:
    - 在使用过程中注意避免连接器长时间暴露于极端环境中。
    - 定期检查锁紧机构,确保连接稳固可靠。
    - 配合合适的焊接工具进行焊接操作,以确保焊接质量。

    兼容性和支持


    - 兼容性:此连接器与其他标准WAGO产品兼容,适用于各种标准板对板连接场景。
    - 技术支持:WAGO公司提供详尽的技术支持和售后服务,如有任何疑问可随时联系。

    常见问题与解决方案


    1. 问题:如何正确安装连接器?
    - 解决方案:确保锁紧机构对准并锁定到位,检查连接器与电路板的接触良好。
    2. 问题:连接器能否承受高温环境?
    - 解决方案:产品可以承受-35°C至85°C的温度范围,但在极端环境下仍需额外防护措施。
    3. 问题:如何确保连接的稳定性?
    - 解决方案:使用配套的焊接工具和正确的焊接方法,确保焊接点无虚焊。

    总结和推荐


    WAGO 890-823/011-000 是一款高性能、多功能且可靠的板对板连接器。它坚固耐用,易于安装,并具备良好的电气特性和机械性能。我们强烈推荐这款产品用于需要高可靠性的工业应用和自动化系统中。如果您对产品有任何疑问或需要更多技术支持,可随时联系WAGO公司的客户服务团队。

890-823/011-000参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 盒装

890-823/011-000厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

890-823/011-000数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 890-823/011-000 890-823/011-000数据手册

890-823/011-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
