255-416/000-009/999-950

产品分类: 接线板-线至板
厂牌: WAGO
产品描述:
供应商型号: Q-BN-255-416/000-009/999-950
供应商: 期货订购
标准整包数: 1

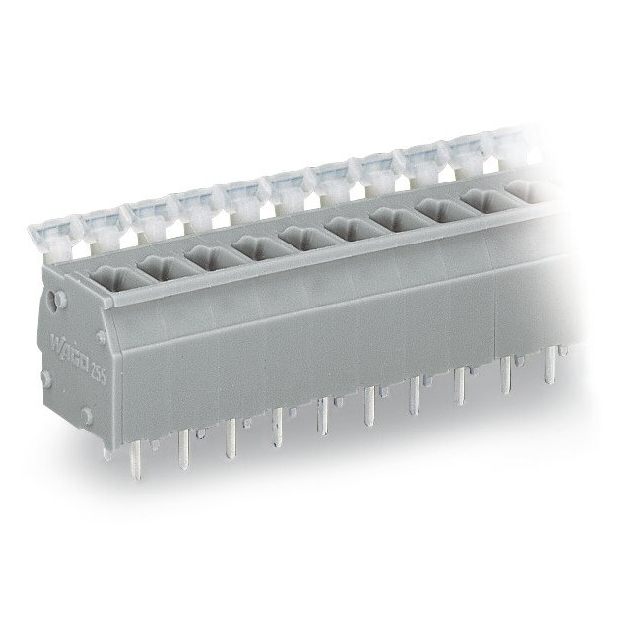

WAGO 接线板-线至板 255-416/000-009/999-950

255-416/000-009/999-950概述

    电子元器件技术手册:255-416/000-009/999-950 PCB终端块

    产品简介


    本技术手册介绍的是型号为255-416/000-009/999-950的PCB终端块,适用于Ex-e应用(例如危险区域的布线)。该终端块采用CAGE CLAMP®压接技术,具备可按压按钮式操作。它特别适合现场安装和工具自由操作,为简化现场布线提供了理想选择。这种终端块具有16个插槽,每个插槽间距为5/5.08毫米,总宽度为82.9毫米。

    技术参数


    - 额定电压:EN (Ex e II) 176V
    - 额定电流:(Ex e II) 16A
    - 连接技术:CAGE CLAMP®
    - 操作类型:按压按钮
    - 导线范围:
    - 实心导线:0.08 … 2.5 mm² / 28 … 12 AWG
    - 细绞导线:0.08 … 2.5 mm² / 28 … 12 AWG
    - 带塑料套管的细绞导线:0.25 … 1.5 mm²
    - 不带塑料套管的细绞导线:0.25 … 1.5 mm²
    - 剥线长度:5 … 6 mm / 0.2 … 0.24 英寸
    - 导线进入PCB角度:90°
    - 引脚间距:5/5.08 mm / 0.197/0.2 英寸
    - 总引脚数:16
    - 材料数据:
    - 色彩:浅灰色
    - 材料类别:I 类
    - 绝缘材料:聚酰胺 66 (PA 66)
    - 阻燃等级:UL94 V0
    - 环境要求:
    - 温度范围:-60 … +105 °C

    产品特点和优势


    - 简化布线:通过按压按钮进行操作,极大地简化了现场布线过程。
    - 高安全性:适合Ex-e应用,确保在危险环境中安全可靠。
    - 工具自由操作:无工具安装设计,便于快速安装和拆卸。
    - 高可靠性:CAGE CLAMP®技术确保稳定的连接。

    应用案例和使用建议


    该PCB终端块特别适合工业自动化系统和危险环境中的电路板接线。在实际应用中,用户可以利用按压按钮式操作来轻松接入和断开导线。建议在连接时严格按照制造商提供的导线范围进行操作,以确保最佳效果和安全。同时,在恶劣环境下使用时,应确保终端块及其周围环境满足相应的温度和湿度要求。

    兼容性和支持


    - 标记配件:提供了多种标记配件,以方便用户识别各个引脚的功能。
    - 其他配套产品:包括测试插头适配器和操作工具等,这些都对确保终端块的正常运行至关重要。
    - 设计资源:提供了多个CAD库文件,支持DesignSpark、TARGET和EAGLE等多种设计软件,便于工程师在设计阶段直接使用。

    常见问题与解决方案


    1. 问题:无法正确按下按钮
    - 解决方案:检查是否有异物阻碍按钮的移动;确保连接的导线在规定范围内。
    2. 问题:引脚松动
    - 解决方案:重新安装并确保所有导线已正确压紧;如有必要,更换新的CAGE CLAMP®。

    总结和推荐


    255-416/000-009/999-950 PCB终端块是一款性能稳定且易于使用的组件,特别适合于需要现场布线和需要Ex-e认证的应用场合。其高效的操作模式和良好的兼容性使得它成为自动化设备和控制系统中的理想选择。因此,强烈推荐在相关项目中使用这款终端块。

255-416/000-009/999-950参数

参数
安装方式 夹子安装,按扣安装,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装

255-416/000-009/999-950厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

255-416/000-009/999-950数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-线至板 WAGO 255-416/000-009/999-950 255-416/000-009/999-950数据手册

255-416/000-009/999-950封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 10.2036 ¥ 87.0367
库存: 100
起订量: 98 增量: 0
交货地:
最小起订量为:10
合计: ¥ 870.36
