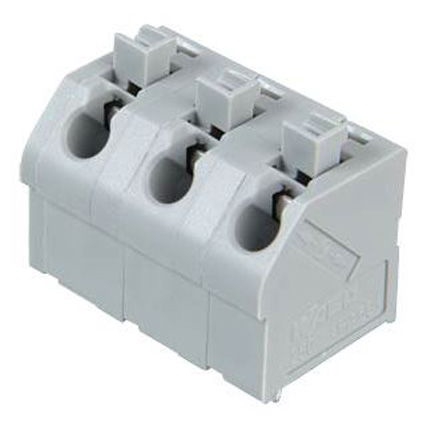

250-603

产品分类: 接线条和转动板
厂牌: WAGO
产品描述: Wago PCB端子排 照明连接器插座, 250系列, 3极, 3路
供应商型号: Q-250-603
供应商: 云汉优选
标准整包数: 50
WAGO 接线条和转动板 250-603

250-603概述


    产品简介


    1-CONDUCTOR PCB终端插针
    1-CONDUCTOR PCB终端插针是一种用于印刷电路板(PCB)的连接器,通过在印刷电路板上焊接焊锡柱来实现线缆连接。此产品包含多个触点,每个触点之间的间距为7.5毫米(约0.295英寸),并配有按钮,便于安装和操作。这类终端插针广泛应用于需要高可靠性和稳定性的工业控制系统、汽车电子系统和家用电器等领域。

    技术参数


    | 参数名称 | 规格 |

    | 电线截面积 | 0.5 - 1.5 mm² 或 20 - 14 AWG |
    | 插接长度 | 9 - 10 mm |
    | 测量电压 | 630 V |
    | 冲击电压 | 6 kV |
    | 污染等级 | 2 |
    | 电流强度 | 17.5 A |
    | 端子间距 | 7.5 mm |
    | 极数 | 3 |
    | 高度 | 21.5 mm |
    | 宽度 | 13 mm |
    | 深度 | 16.5 mm |
    | 连接点数量 | 3 |
    | 功率 | 3 |
    | 颜色 | 灰色 |
    | 重量 | 3.67 g |

    产品特点和优势


    1-CONDUCTOR PCB终端插针具有多个独特的功能和优势:
    - 高可靠性:在测量电压为630V的情况下仍能正常工作,适用于多种恶劣的工作环境。
    - 多功能性:可用于0.5 - 1.5 mm² 或 20 - 14 AWG的电线,适合不同规格的电线使用。
    - 易于安装:端子配有按钮设计,方便安装和拆卸。
    - 紧凑设计:整体尺寸仅为21.5 mm x 13 mm x 16.5 mm,适合空间受限的应用场景。

    应用案例和使用建议


    1-CONDUCTOR PCB终端插针适用于多种场合,例如:
    - 工业控制系统:可用于各类工业控制系统的信号传输和电源连接。
    - 汽车电子系统:适合用于汽车内部的电气连接,如发动机管理系统和安全气囊系统。
    - 家用电器:可作为各种家用电器内部的电气连接部件。
    使用建议:
    - 在进行电线压接时,确保电线的截面积符合规格要求,以保证连接的稳定性和安全性。
    - 安装前检查每个连接点的位置是否正确,避免错误安装导致的功能失效。

    兼容性和支持


    1-CONDUCTOR PCB终端插针可与各种标准电线和电缆配合使用,以满足不同的应用需求。制造商提供全面的技术支持和售后服务,包括产品安装指导和技术咨询等服务。

    常见问题与解决方案


    1. 问题:如何确保电线与端子连接的安全性?
    解答:在压接电线之前,务必检查电线的截面积是否符合产品规格。使用正确的工具进行压接,确保连接牢固。
    2. 问题:如何清洁连接器?
    解答:可以使用无水酒精或专用清洁剂轻轻擦拭连接器表面,以去除污垢和氧化物。
    3. 问题:在安装过程中,端子是否容易损坏?
    解答:正确使用安装工具,并遵循安装步骤,可以有效减少端子的损坏风险。

    总结和推荐


    1-CONDUCTOR PCB终端插针凭借其高可靠性、多功能性和易于安装的特点,在工业控制、汽车电子和家用电器等领域具有显著的优势。我们强烈推荐使用这款产品,它能够满足各种复杂环境下的电气连接需求。

250-603参数

参数
安装方式 PCB安装
包装方式 盒装

250-603厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

250-603数据手册

厂牌 PDF简要描述 下载
WAGO 接线条和转动板 WAGO 250-603 250-603数据手册

250-603封装设计

查看详情并下载
Symbol
Footprint
3D Model
