738-206

产品分类: 接线板-线至板
厂牌: WAGO
产品描述:
供应商型号: Q-BN-738-206
供应商: 期货订购
标准整包数: 1

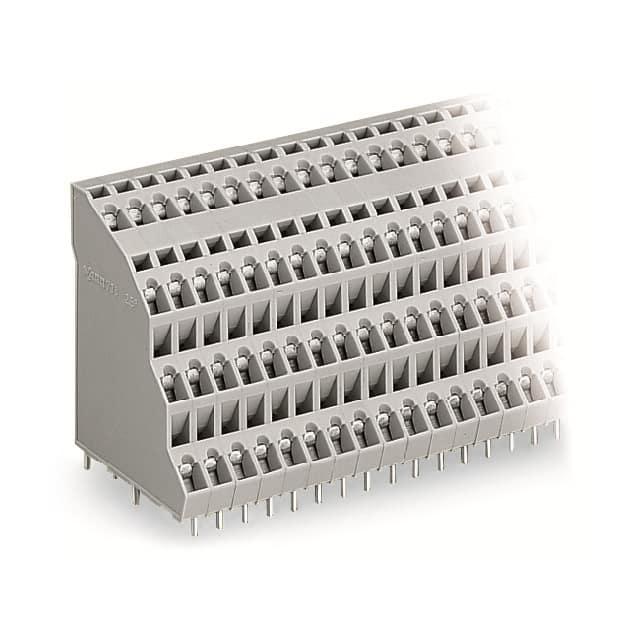

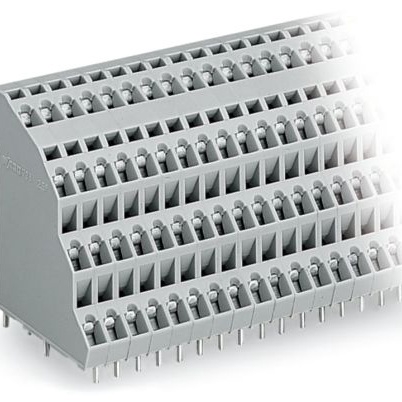

WAGO 接线板-线至板 738-206

738-206概述


    产品简介


    WAGO公司的738-206型号四层连接器(Stockwerk-Leiterplattenklemme)是一种高效的多层印刷电路板(PCB)接线端子。其主要功能是为PCB上的多条导线提供稳定可靠的连接,适用于紧凑空间的应用。这款四层设计使得它在有限的空间内可以安装更多的导线,提高接线效率和密度。广泛应用于工业控制、自动化设备及各种电子控制系统中。

    技术参数


    | 参数 | 值 |

    | 电气额定电压 | 250V (III/3), 320V (III/2), 630V (II/2) |
    | 额定冲击电压 | 4 kV (III/3, III/2, II/2) |
    | 额定电流 | 18A |
    | 接触电阻 | ≤ 1 mΩ |
    | 导线尺寸 | 0.08 … 2.5 mm² / 28 … 12 AWG |
    | 端接方式 | CAGE CLAMP® 自动弹簧夹持系统 |
    | 插针间距 | 5 mm |
    | 高度 | 48.2 mm / 1.898 in |
    | 宽度 | 31 mm / 1.22 in |
    | 深度 | 37.5 mm / 1.476 in |
    | 工作温度范围 | -60 … +105 °C |
    | 联接器颜色 | 灰色 |

    产品特点和优势


    738-206型号四层连接器具有以下显著的特点和优势:
    - 高密度连接:采用四层结构设计,在紧凑的空间内实现多导线连接,有效节省空间。
    - 易操作性:使用CAGE CLAMP®技术,可方便快速插入导线,同时确保良好的电接触。
    - 高可靠性:产品经过严格测试,能够在高温、低温环境下可靠工作,具备卓越的电气性能。
    - 多种适用性:产品通过多项标准认证(如IEC/EN 60664-1、UL 1059、CSA),保证了广泛的适用性和安全性。
    - 个性化定制:支持单个层面的标签打印,可满足不同用户的个性化需求。

    应用案例和使用建议


    应用案例
    在自动化生产线中,多个传感器信号需要集中处理和传输。738-206型号连接器可以有效连接这些传感器,并通过四层结构实现高效的数据传输和信号处理。另外,在楼宇自动化系统中,需要对大量照明设备进行管理和控制,这款连接器同样能提供安全可靠的电气连接。
    使用建议
    1. 正确选用导线尺寸:根据手册中的数据选择合适的导线尺寸,以确保良好接触和稳定连接。
    2. 定期检查:建议定期检查连接器的紧固情况,确保长时间运行后的接触良好。
    3. 遵循标准操作程序:按照制造商提供的指导手册和工具使用说明,正确进行连接器的操作和维护。
    4. 个性化标签:为每个层面的连接点印制不同的标签,便于管理和识别。

    兼容性和支持


    738-206型号连接器与其他WAGO公司的相关产品高度兼容,例如配套的绝缘护套、标签带等。此外,公司还提供了详尽的技术文档和支持服务,包括详细的安装指南、使用说明书及客户咨询服务等。

    常见问题与解决方案


    1. Q:如何正确使用CAGE CLAMP®技术进行导线连接?
    - A:首先选择合适的导线尺寸,然后将导线插入CAGE CLAMP®,使用专门的工具顺时针旋转来压紧导线。注意检查连接后的紧固程度。
    2. Q:连接器出现异常温升怎么办?
    - A:首先检查是否过载,如果导线电流超过额定值,需调整或更换更大的导线。其次检查连接点是否有松动,适当紧固。

    总结和推荐


    总体来看,WAGO 738-206型号四层连接器凭借其高密度连接、易于操作和良好的可靠性等特点,在工业控制和自动化设备等领域表现出色。对于追求紧凑空间利用率和高性能电气连接的用户来说,这是一款值得推荐的产品。

738-206参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 盒装

738-206厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。
