首页  >  产品百科  >  721-304/008-000

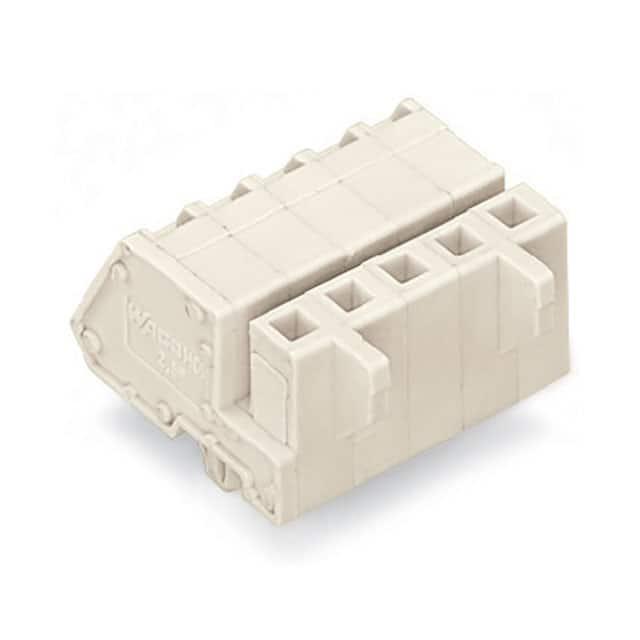

721-304/008-000

厂牌: WAGO
产品描述:
供应商型号: Q-BN-721-304/008-000
供应商: 期货订购
标准整包数: 1
WAGO 接线座- 接头/插头和插口 721-304/008-000

721-304/008-000概述


    产品简介


    本手册描述的产品为721-304/008-000型一导体母插头,采用4极设计,具有防错配(100%保护)功能。此插头适用于各种类型的导线连接,并提供多种安装方式选项,如夹持式安装脚或法兰安装,使其既适用于面板安装也适用于穿透面板安装。此外,通过配件还可实现DIN轨道安装。这款产品适合需要高效且安全连接的工业和自动化控制系统应用。

    技术参数


    - 额定电压:符合IEC/EN 60664-1标准,III/3类别的320V,III/2类别的320V,II/2类别的630V。
    - 冲击电压额定值:4 kV。
    - 额定电流:12A。
    - 连接技术:采用CAGE CLAMP®技术,允许硬导线(0.08 ... 2.5 mm²)及细绞合导线(0.08 ... 2.5 mm²)进行连接,最大导线直径为2.5 mm²。
    - 夹紧弹簧材料:铬镍弹簧钢(CrNi)。
    - 绝缘材料:聚酰胺66(PA 66),符合UL94 V0等级。
    - 尺寸:宽度21.5 mm,高度17.6 mm,深度27.25 mm。
    - 温度范围:-60°C 至 +85°C。

    产品特点和优势


    - 防错配设计:确保正确安装,避免误接。
    - CAGE CLAMP®技术:保证可靠的导电接触。
    - 多安装方式:提供多种安装选择,便于不同场景的应用。
    - 宽广的温度适应性:可在极端温度条件下保持稳定性能。
    - 高可靠性:达到严格的国际认证标准,适用于工业环境。

    应用案例和使用建议


    - 工业控制系统:在PLC系统、自动化设备中作为可靠连接点。
    - 机器和设备:适合于各类机械设备的电力和信号传输需求。
    - 建筑自动化系统:可用于楼宇自动化控制系统的连接。
    使用建议:
    - 确保按照规定的步骤进行安装,以充分利用其防错配功能。
    - 考虑使用合适的配套工具和配件,以简化安装过程并提高效率。

    兼容性和支持


    - 兼容产品:提供一系列配套产品,如锁紧帽、适配器、压接套管、跳线等,可以方便地扩展应用范围。
    - 制造商支持:WAGO公司提供了详尽的技术文档和支持服务,以帮助用户更好地了解和应用该产品。

    常见问题与解决方案


    - 问题1:如何确定正确的导线尺寸?
    - 解答:根据产品手册中的“连接数据”部分,检查适用的导线直径范围。对于此产品,硬导线和细绞合导线的最大直径均为2.5 mm²。

    - 问题2:是否支持特定类型的认证标准?
    - 解答:产品支持多项国际标准认证,包括IEC、UL和CSA,详细认证信息参见技术手册的相应章节。

    总结和推荐


    总体而言,721-304/008-000型一导体母插头是一款专为工业和自动化控制系统设计的高性能连接组件。它不仅具备出色的电气性能和机械稳定性,还拥有广泛的兼容性和良好的用户支持。基于其优良的设计和多功能特性,强烈推荐在专业场合下使用该产品。

721-304/008-000参数

参数
安装方式 导线安装
零件状态 在售
包装方式 盒装

721-304/008-000厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

721-304/008-000数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 721-304/008-000 721-304/008-000数据手册

721-304/008-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 3.2208 ¥ 27.4734
库存: 100
起订量: 310 增量: 0
交货地:
最小起订量为:100
合计: ¥ 2747.34
直接购买
加入购物车
