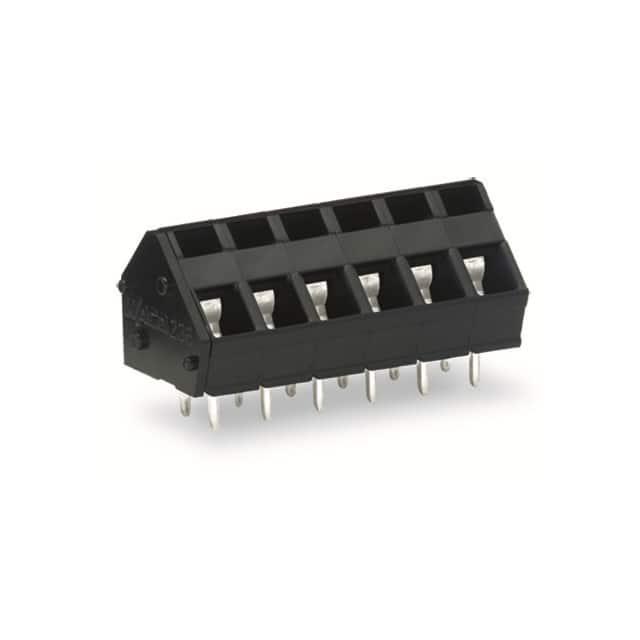

236-405/334-604

产品分类: 接线板-线至板
厂牌: WAGO
产品描述:
供应商型号: Q-236-405/334-604
供应商: WAGO
标准整包数: 45

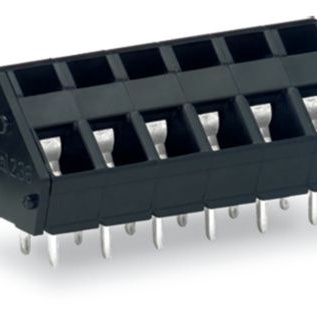

WAGO 接线板-线至板 236-405/334-604

236-405/334-604概述

    电子元器件技术手册:THR PCB终端块

    产品简介


    THR PCB终端块(产品编号:236-405/334-604)是一种用于电路板的终端连接件,适用于高温塑料材料,适合表面贴装回流焊接。该终端块提供了出色的机械稳定性和电气性能,适用于各种工业应用。

    技术参数


    - 电气参数:
    - 额定电压(III/3):200V
    - 冲击电压(III/3):4 kV
    - 额定电压(III/2):320V
    - 冲击电压(III/2):4 kV
    - 额定电压(II/2):320V
    - 冲击电压(II/2):4 kV
    - 额定电流:24A
    - UL认证(Use Group B):额定电压300V,额定电流15A
    - UL认证(Use Group D):额定电压300V,额定电流10A
    - CSA认证(Use Group B):额定电压300V,额定电流15A
    - CSA认证(Use Group D):额定电压300V,额定电流10A
    - 连接技术:
    - 接线端子采用CAGE CLAMP®技术
    - 导体范围:实心导体(0.08至2.5 mm²),细绞导体(0.08至2.5 mm²)
    - 端接长度:5至6毫米
    - 导线进入角度:45°
    - 极数:5
    - 水平层数:1
    - 连接点总数:5
    - 连接类型数:1
    - 几何数据:
    - 针间距:5毫米(0.197英寸)
    - 宽度:27.3毫米(1.075英寸)
    - 高度:16.6毫米(0.654英寸)
    - 高度(表面):13毫米(0.512英寸)
    - 深度:14毫米(0.551英寸)
    - 焊针长度:3.6毫米
    - 焊针尺寸:0.7 x 0.7毫米
    - PCB过孔直径:1.1毫米(+0.1)

    产品特点和优势


    - 高可靠性:采用双焊针设计以提供极高的机械稳定性。
    - 宽电压范围:支持多种标准下的高电压和冲击电压,确保在不同环境下稳定运行。
    - 多用途连接技术:支持实心导体、细绞导体及带套管导体的连接。
    - 优异的电气性能:通过UL和CSA双重认证,确保符合国际标准。
    - 简便的安装方式:易于进行SMT回流焊接,适合现代电子制造工艺。

    应用案例和使用建议


    - 应用场景:
    - 工业自动化控制
    - 动力系统
    - 传感器网络
    - 建筑自动化
    - 使用建议:
    - 在连接时注意保持正确的导线长度和弯曲半径,以避免短路风险。
    - 为保证长期稳定运行,定期检查连接部位,确保没有松动或氧化现象。
    - 使用合适的工具进行安装和操作,以防止损坏。

    兼容性和支持


    - 兼容产品:
    - 标记配件(标记条)
    - 管套(用于导体保护)
    - 操作工具(用于导体端接)
    - 软件支持:
    - CAD库支持多种主流PCB设计软件(如EAGLE、DesignSpark PCB等)

    常见问题与解决方案


    - 问题:如何确保正确的焊接?
    - 解决方案:使用适当的焊接温度曲线,并在焊接前清洁焊点。
    - 问题:如何防止氧化?
    - 解决方案:在连接处涂抹防氧化剂或使用带套管的导体。
    - 问题:如何提高导线连接的安全性?
    - 解决方案:定期检查连接部位,确保没有松动或氧化现象。

    总结和推荐


    THR PCB终端块是一款具有高性能和高可靠性的电子元器件,广泛适用于工业自动化、动力系统等多个领域。其出色的电气特性和多样的连接技术使其在市场上具备强大的竞争力。建议在复杂电气系统和关键电路中优先考虑使用该产品,以确保系统的稳定性和安全性。

236-405/334-604参数

参数
安装方式 夹子安装,弹簧安装,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装
