233-510

产品分类: 接线板-线至板
厂牌: WAGO
产品描述: Conn Terminal Block 10 POS 2.54mm Solder Thru-Hole 4A Box
供应商型号: 1231985
供应商: 海外现货
标准整包数: 1

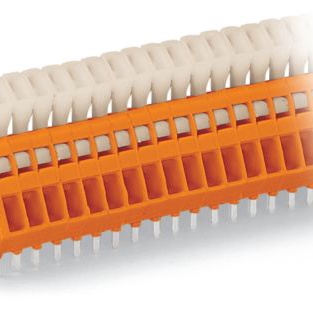

WAGO 接线板-线至板 233-510

233-510概述

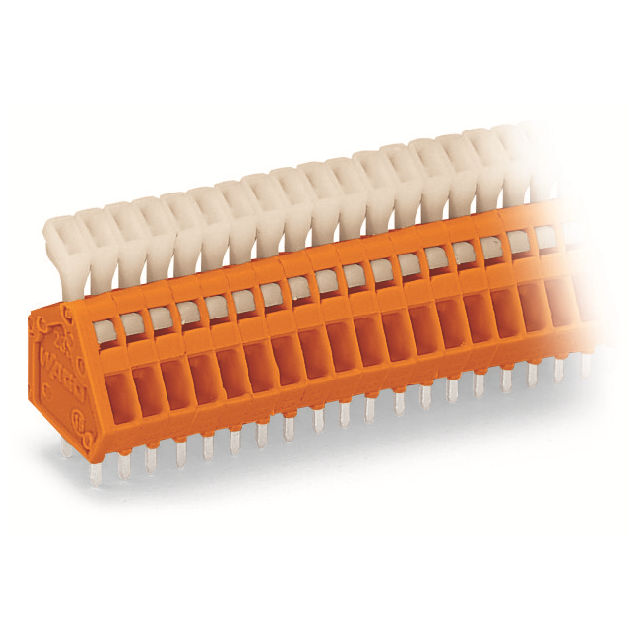

    WAGO 233-510 PCB Terminal Strip with Push-Button: Technical Overview and Insights

    1. 产品简介


    产品类型: PCB端子条
    主要功能: 提供用于电路板连接的高效、可靠的端子条系统
    应用领域: 广泛应用于工业自动化、控制系统及各种电子设备中,特别适用于需要频繁接线的场合

    2. 技术参数


    | 参数名称 | 值 |

    | 极数 | 10 |
    | 针距 | 2.54 mm / 0.1 in |
    | 连接点总数 | 10 |
    | 额定电压(EN 1) | 160 V |
    | 冲击电压等级(EN 1) | 2.5 kV |
    | 额定电流(EN 1) | 6 A |
    | 绝缘材料 | 尼龙66 (PA 66) |
    | 端子条颜色 | 橙色 |
    | 重量 | 4.062 g |
    | 宽度 | 27.7 mm / 1.091 in |
    | 高度 | 19.5 mm / 0.768 in |

    3. 产品特点和优势


    独特功能:
    - 双保险焊接针脚设计,确保高机械稳定性
    - 具备一键式操作按钮,方便快捷地完成接线操作
    - 设计紧凑,尺寸适中,易于安装
    优势:
    - 适用性强,广泛应用于多种工业环境
    - 操作简便,显著提升工作效率
    - 可靠性高,适合频繁使用的场合
    - 能够承受高达160 V的额定电压和2.5 kV的冲击电压

    4. 应用案例和使用建议


    应用案例:
    - 在自动化生产线中,通过WAGO 233-510 PCB终端条实现与控制系统的可靠连接,提高生产效率和稳定性。
    - 在智能家居系统中,通过WAGO 233-510 PCB终端条实现对多个传感器和执行器的集中管理,简化布线过程。
    使用建议:
    - 在使用过程中要注意保护插针,避免损伤导致接触不良。
    - 在高温环境下使用时,要确保系统通风良好,避免因过热影响使用寿命。

    5. 兼容性和支持


    兼容性:
    - WAGO 233-510 PCB终端条可以与WAGO系列其他产品配套使用,便于统一管理和维护。
    - 具体产品兼容性信息请参考相关技术文档。
    支持和服务:
    - WAGO提供全面的技术支持服务,包括安装指导、故障排查和维修服务。
    - 客户可通过官方网站获取详细的产品资料和技术支持信息。

    6. 常见问题与解决方案


    常见问题:
    1. 接线松动: 检查是否正确安装了一键式操作按钮,并确认焊接针脚无损伤。
    2. 过热问题: 确保设备周围通风良好,避免高温环境。
    3. 无法正常连接: 检查导线插入是否到位,确认连接点是否牢固。
    解决方案:
    - 对于接线松动问题: 重新按压一键式操作按钮,确保焊接针脚正确连接。
    - 对于过热问题: 改善设备散热条件,适当降低负载。
    - 对于无法正常连接问题: 检查导线的绝缘层,确保没有损坏,并重新插入导线。

    7. 总结和推荐


    总结:
    WAGO 233-510 PCB终端条凭借其双保险焊接针脚设计、便捷的操作按钮和高可靠性,在工业应用中表现出色。产品在多种环境中都展现出了良好的适应性和稳定性,是理想的电路板连接解决方案。
    推荐:
    对于需要频繁接线和高效工作的应用场景,WAGO 233-510 PCB终端条是一个非常值得考虑的选择。其坚固的设计和便捷的操作使得它成为许多工业环境中的理想选择。

233-510参数

参数
长*宽*高 13.9mm(长度)*27.7mm(宽度)
安装方式 夹子安装,按扣安装,螺纹安装,通孔安装
包装方式 盒装

233-510厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

233-510数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-线至板 WAGO 233-510 233-510数据手册

233-510封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 53.4634
25+ ¥ 52.5087
100+ ¥ 52.5087
库存: 43
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 53.46
