2002-1321/1000-413

厂牌: WAGO
产品描述:
供应商型号: Q-2002-1321/1000-413
供应商: WAGO
标准整包数: 100
WAGO 接线座- Din 轨道/通道 2002-1321/1000-413

2002-1321/1000-413概述

    WAGO 2002-1321/1000-413 3-Leiter-LED-Klemme 技术手册

    产品简介

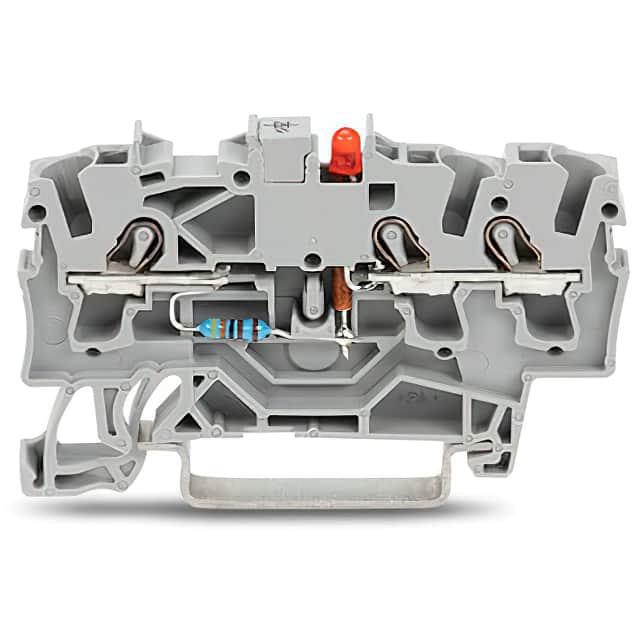

    WAGO公司生产的2002-1321/1000-413是一款3端子LED接线端子,适用于直流24V的应用场景。此产品属于WAGO的TOPJOB S系列产品线,具有集成LED指示灯的功能,能够为电路连接提供可视化反馈。该产品广泛应用于工业自动化、建筑安装以及其他需要安全可靠电连接的场合。

    技术参数


    | 参数名称 | 具体数值 |

    | 颜色 | 灰色 |
    | 端子总数 | 3个 |
    | 电压等级 | 24V DC |
    | 推入式连接技术 | Push-in CAGE CLAMP® |
    | 导线横截面积 | 铜导线:0.25 – 4 mm² (22 – 12 AWG) |
    | 安装方式 | 导轨安装(DIN 35 x 15) |
    | 导线绝缘长度 | 10 – 12 mm (0.39 – 0.47 inch) |
    | 接触电阻 | 符合IEC/EN 60947-7-1标准 |
    | 螺丝管长度 | ≥12 mm |
    | 外形尺寸 | 5.2 mm × 32.9 mm × 59.2 mm (宽×高×深) |

    产品特点和优势


    - 多功能性:集成了LED指示灯,可直接显示电路状态。
    - 易用性:采用推入式连接技术,简化接线操作,提高工作效率。
    - 可靠性:符合国际标准IEC/EN 60947-7-1,确保长时间稳定运行。
    - 安全性:集成设计避免使用跨接桥,减少安全隐患。
    - 适应性强:可在多种环境条件下正常工作,适用于不同行业需求。

    应用案例和使用建议


    该LED接线端子广泛用于工业自动化控制柜、楼宇自动化系统等领域。建议在连接导线时注意导线的正确插入深度和紧固程度,以确保最佳的接触效果和长期稳定性。同时,可以考虑在大型项目中使用此类端子以提高整体系统的可读性和可维护性。

    兼容性和支持


    此产品设计用于标准DIN 35 x 15导轨安装,与常见的自动化控制设备相兼容。WAGO公司提供了详尽的技术文档和支持服务,如果在使用过程中遇到任何问题,可以随时联系客服电话或发送邮件进行咨询。

    常见问题与解决方案


    1. 问题:LED指示灯不亮?
    - 解决方案:检查电源电压是否为24V DC;确认导线正确连接并满足规定的横截面积要求;确保接线端子内部无损坏。

    2. 问题:推入式连接失效?
    - 解决方案:检查导线是否完全插入并紧固;使用专用工具按压插槽边缘以增强连接;确认使用的导线类型符合规范。

    总结和推荐


    WAGO 2002-1321/1000-413 3-Leiter-LED-Klem是一种高度可靠的接线端子,具备卓越的性能和广泛的应用前景。无论是对于设备制造商还是终端用户而言,都是一个理想的选择。由于其出色的多功能性和可靠性,强烈推荐在各种需要安全电连接的项目中采用。

2002-1321/1000-413参数

参数
零件状态 在售
包装方式 盒装

2002-1321/1000-413厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

2002-1321/1000-413数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- Din 轨道/通道 WAGO 2002-1321/1000-413 2002-1321/1000-413数据手册

2002-1321/1000-413封装设计

查看详情并下载
Symbol
Footprint
3D Model
