734-132/105-604

厂牌: WAGO
产品描述: Male header for PCBs, Straight solder pin 1 x 1 mm, 2-pole, Pin spacing 3.5 mm / 0.138 in, 100 Percent protected against mismating, with closed end, Vertical PCB mounting, Reflow soldering, Solder pin length 2.4 mm
供应商型号: Q-734-132/105-604
供应商: WAGO
标准整包数: 200

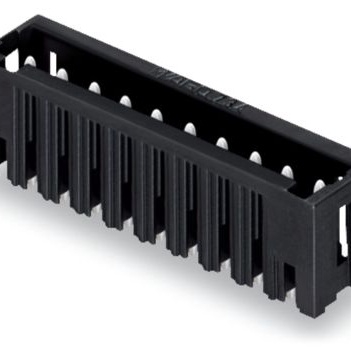

WAGO 接线座- 接头/插头和插口 734-132/105-604

734-132/105-604概述

    # 产品概述

    产品简介


    这款电子元器件为WAGO生产的直焊针式公头(用于PCB),具有1x1毫米的直焊针,双极配置,引脚间距为3.5毫米(0.138英寸)。其特点是能够100%防止错配,并带有封闭端。这款连接器主要用于垂直PCB安装,并且支持回流焊接。其主要功能是作为可插拔的PCB连接器,适用于各种电路板设计。典型的应用领域包括自动化控制、通信系统和消费电子产品等。

    技术参数


    | 参数 | 值 |

    | 额定电压(III/3) | 160 V |
    | 额定冲击电压(III/3) | 2.5 kV |
    | 额定电流 | 10 A |
    | 引脚间距 | 3.5 mm (0.138 in) |
    | 连接器类型 | 直焊针式公头(用于PCB) |
    | 焊针长度 | 2.4 mm |
    | 接触材料 | 电解铜 |
    | 焊针直径 | 1.4 (+0.1) mm |
    | 绝缘材料 | 聚对苯二甲酰胺(增强型玻璃纤维) |
    | 尺寸(宽×高×深) | 9.4 mm × 12.7 mm × 8.5 mm |
    | 重量 | 0.576 g |
    | 工作温度范围 | -60°C ~ 100°C |

    产品特点和优势


    - 100%防错配保护:通过独特的设计,可以完全防止错误连接,提高了系统的可靠性和安全性。
    - 回流焊接能力:适合表面贴装技术(SMT)的自动化组装过程,降低了焊接温度。
    - 热穿透优化:焊针结构设计优化了热穿透效果,进一步保证了焊接质量。
    - UL/CSA认证:符合多项国际安全标准,包括UL和CSA,确保产品的安全性和可靠性。
    - 双级保护设计:不仅提供电绝缘保护,还具备防短路功能。

    应用案例和使用建议


    应用案例
    该产品广泛应用于自动化控制系统中,如PLC模块和传感器接口。此外,在家用电器和通信设备中也有广泛应用。具体应用示例包括但不限于工控设备的信号传输和通信模块的电源连接。
    使用建议
    - 在焊接过程中要严格按照制造商推荐的焊接参数进行操作,以确保最佳焊接效果。
    - 安装时请确保插头与插座之间的正确对齐,避免错配导致的安全隐患。
    - 定期检查连接部位是否有松动或损坏的情况,及时更换或维修,保障系统的稳定运行。

    兼容性和支持


    该产品可以与多种电子设备和系统无缝对接,尤其是那些采用标准连接器尺寸和形状的设计。WAGO公司提供了全面的技术支持和售后服务,包括产品文档下载、在线技术支持和快速响应的维修服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入困难 | 确认引脚是否弯曲或变形;重新对齐插头与插座 |
    | 密封失效 | 检查密封圈是否损坏或缺失;更换新的密封圈 |
    | 触点接触不良 | 清理接触面的灰尘或污垢;如有必要,更换插头或插座 |

    总结和推荐


    总体来看,这款WAGO直焊针式公头连接器凭借其坚固耐用的设计和广泛的应用范围,是一款非常值得信赖的产品。其优异的电气性能和物理防护措施使其非常适合于需要高度可靠性的应用场景。无论是自动化控制系统还是普通消费电子产品,都可以选择使用这款产品。强烈推荐给需要高性能连接器的工程师和技术人员。

734-132/105-604参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 盒装

734-132/105-604厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

734-132/105-604数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 734-132/105-604 734-132/105-604数据手册

734-132/105-604封装设计

查看详情并下载
Symbol
Footprint
3D Model
